КЭАЗ OptiDin MK-100 — модульный контактор 20–100 А на DIN-рейку
Электромеханические контакторы на DIN-рейку для вентиляции, отопления, освещения и автоматики: 20, 25, 40, 63, 80, 100 А, катушка 24, 48, 110 или 230 В.
Модели семейства
OptiDin MK-100-20Самый малый контактор серии, главная цепь 20 А (AC-1).
| Номинальный рабочий ток AC-1 | 20 А |
| Мощность нагрузки AC-3 | 1,1 кВт при 230 В; 1,2 кВт при 400 В |
| Потери мощности на полюс | 2 Вт |
| Устойчивость к перегрузке по току | 72 А |
| Задержка включения / отключения | 7–16 мс / 6–12 мс |
| Сечение проводника главной цепи | одножильный 1,5–10 мм², многожильный 1,5–6 мм² |
OptiDin MK-100-25 (2 полюса)Двухполюсное исполнение 25 А.
| Номинальный рабочий ток AC-1 | 25 А |
| Мощность нагрузки AC-3 | 1,3 кВт при 230 В; 4 кВт при 400 В |
| Потери мощности на полюс | 3 Вт |
| Устойчивость к перегрузке по току | 72 А |
| Задержка включения / отключения | 7–16 мс / 6–12 мс |
| Сечение проводника главной цепи | одножильный 1,5–10 мм², многожильный 1,5–6 мм² |
OptiDin MK-100-25 (4 полюса)Четырёхполюсное исполнение 25 А.
| Номинальный рабочий ток AC-1 / AC-3 | 25 А / 9 А |
| Мощность нагрузки AC-3 | 4 кВт при 400 В |
| Потери мощности на полюс | 2 Вт |
| Устойчивость к перегрузке по току | 72 А |
| Задержка включения / отключения | 9–15 мс / 4–8 мс |
| Сечение проводника главной цепи | одножильный 1,5–10 мм², многожильный 1,5–6 мм² |

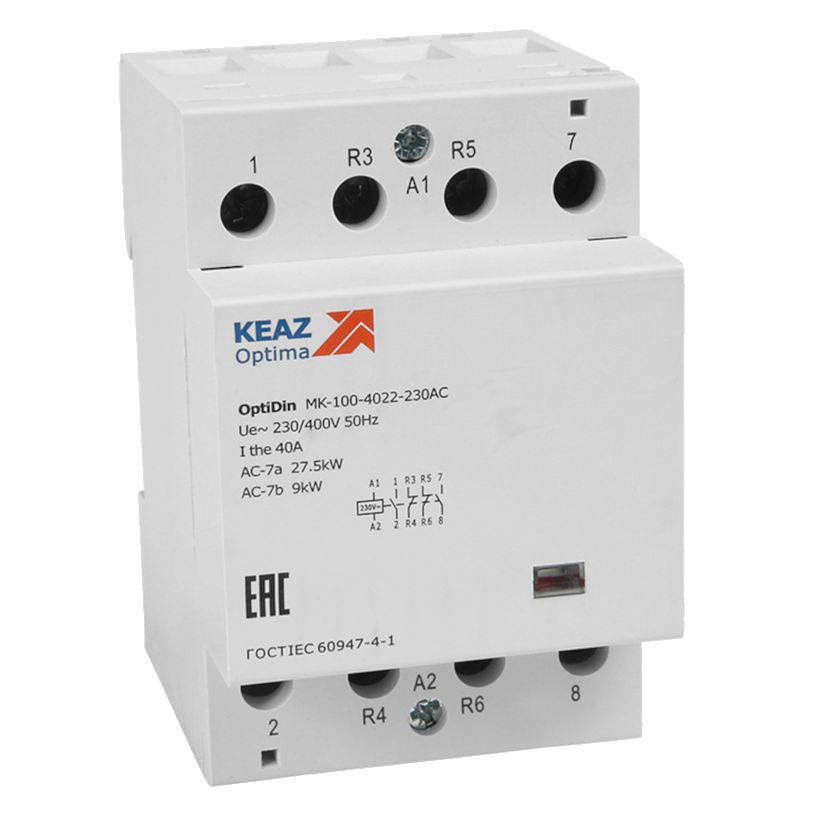

OptiDin MK-100-40Контактор 40 А.
| Номинальный рабочий ток AC-1 / AC-3 | 40 А / 27 А |
| Мощность нагрузки AC-3 | 12,5 кВт при 400 В |
| Потери мощности на полюс | 3 Вт |
| Устойчивость к перегрузке по току | 216 А |
| Задержка включения / отключения | 11–15 мс / 6–13 мс |
| Сечение проводника главной цепи | одножильный 2,5–25 мм², многожильный 2,5–16 мм² |
OptiDin MK-100-63, -80, -100Три старших исполнения; в таблице 1 РЭ у всех трёх указан один и тот же рабочий ток AC-1.
| Номинальный рабочий ток AC-1 / AC-3 | 63 А / 30 А (в таблице 1 одинаково для 63, 80 и 100) |
| Мощность нагрузки AC-3 | 15 кВт при 400 В |
| Потери мощности на полюс | 7 Вт |
| Устойчивость к перегрузке по току | 240 А |
| Задержка включения / отключения | 11–15 мс / 6–13 мс |
| Сечение проводника главной цепи | одножильный 2,5–25 мм², многожильный 2,5–16 мм² |
Общие параметры серииОдинаковы для всех исполнений.
| Напряжение главной цепи | 230–400 В переменного тока 50 Гц; рабочее 440 В, изоляции 440 В |
| Катушка управления | 24, 48, 110 или 230 В; AC (50 Гц) или AC/DC; рабочий диапазон 85…110 % |
| Износостойкость | механическая 1 000 000 циклов; электрическая AC-1 и AC-3 по 150000 циклов |
| Минимальный раствор открытых контактов | 3 мм |
| Импульсное напряжение | выдерживаемое 4 кВ; испытательное 1,2/50 мкс — 6 кВ |
| Степень защиты | IP20 |
| Температура эксплуатации | от −45 до +60 °C |
| Гарантия | 5 лет со дня ввода в эксплуатацию, не более 6 лет со дня изготовления |
Как это работает и подключается
- Катушка включается — сердечник намагничивается, притягивает якорь, главные и вспомогательные контакты замыкаются. Катушку обесточили — возвратная пружина возвращает якорь, контакты размыкаются.
- Обозначение собирается из пяти частей: тип, номинальный ток главной цепи, число контактов NO, число контактов NC, напряжение катушки и род тока (AC или AC/DC). Пример из РЭ: «OptiDin MK-100-2531-230AC» — 25 А, три NO и один NC, катушка 230 В AC.
- Защиту от перегрузки и короткого замыкания РЭ рекомендует выполнять автоматами OptiDin ВМ63.
- Максимальная частота коммутаций: в категориях DC-1 и DC-3 — 60 циклов в час; в AC-1 и AC-3 — 300 или 600 циклов в час; без нагрузки — 1000.
- Потребление катушки (не более, В·А/Вт): включение 9/1,6, 25/2,5 или 45/2,6; удержание 4,2/1,6, 6/4 или 8/2,6 — в зависимости от габарита.
Монтаж
- Перед монтажом осмотреть контактор на сколы и трещины и сверить: напряжение катушки и частоту — с цепью управления, номинальный ток — с током двигателя или нагрузки, степень защиты и климатическое исполнение — с условиями.
- Монтировать на DIN-рейку выводами включающей катушки вверх или вниз; допускается отклонение от вертикали до 90° вправо и влево.
- Присоединять гибкие провода с резиновой или полихлорвиниловой изоляцией. Сечение цепи управления: одножильный 0,75–2,5 мм², многожильный 0,5–1,5 мм²; блок вспомогательных контактов MK — 0,5–2,5 и 0,5–1,5 мм².
- В главную и во вспомогательную цепь допускается не более одного внешнего проводника на зажим; во вспомогательную цепь провода подключаются втычным способом.
- Перед включением проверить монтаж главной и вспомогательной цепей и затяжку всех винтов по таблице 6 РЭ. Подать напряжение на катушку, несколько раз включить и отключить, затем подключить нагрузку: главная цепь должна отключаться быстро, без наружных выбросов дуги.
- Монтаж и осмотр — только при снятом напряжении, силами квалифицированного электротехнического персонала. Класс защиты от поражения током — «0» по ГОСТ 12.2.007.0.
- Условия: температура от −45 до +60 °C, степень загрязнения 3, вибрации 5–100 Гц при ускорении до 1g, без электропроводящей пыли и агрессивной среды.
Примеры
Дистанционное включение вентиляции, отопления, освещения
Производитель называет контакторы комплектующими для схем управления вентиляцией, отоплением, освещением, электроприводами и автоматикой, где нужны частые и дистанционные коммутации нагрузки до 100 А.
Цепи постоянного тока
РЭ допускает применение и в цепях постоянного тока; отключающая способность для DC-1 и DC-3 зависит от напряжения и числа полюсов, включённых последовательно (таблицы 2 и 3 РЭ).
Блок вспомогательных контактов
К контактору присоединяется блок OptiDin MK с парой контактов NO и NC, приводимый механически от якоря катушки; данные — в таблице 4 РЭ.
Частые вопросы
Какое напряжение катушки бывает?
Согласно РЭ — 24, 48, 110 и 230 В, переменного тока или AC/DC. В таблице технических параметров РЭ и на странице — 24 и 230 В.
Чем защищать контактор?
РЭ рекомендует автоматические выключатели OptiDin ВМ63.
Кто изготовитель?
По РЭ — Wenzhou Aoelec Electrical Co., Ltd. (Китай); импортёр — АО «КЭАЗ».
Есть ли блок вспомогательных контактов?
Да, OptiDin MK11: контакты NO и NC, категории AC-15 и DC-13, 400 В AC и 220 В DC, степень защиты IP20.
Нюансы и грабли
- Расхождение по температуре: РЭ — от −45 до +60 °C, страница изготовителя — от −40 до +60.
- Расхождение по катушкам: РЭ в п. 2.1.3 допускает 24, 48, 110, 230 В, а в таблице 1 (и на странице) номинальное напряжение катушки указано как 24 и 230 В. Заказывать по обозначению с нужным напряжением.
- Расхождение по времени срабатывания: страница пишет «быстродействие 13–15 мс», в таблице РЭ задержка включения 7–16 мс (старшие исполнения 11–15 мс), отключения 4–13 мс. Для расчёта логики брать РЭ.
- В таблице 1 РЭ для MK-100-80 и MK-100-100 рабочий ток AC-1 указан 63 А, как и для MK-100-63, при том что по обозначению это 80 и 100 А. Расчётный ток нагрузки уточнять у изготовителя.
- Для MK-100-20 и MK-100-25 с двумя полюсами ток категории AC-3 в таблице не указан (прочерк), а мощности при 230 и 400 В даны. Таблица потребления катушки в извлечённом тексте разбита, соответствие значений габаритам не восстановить — смотреть оригинал РЭ.
- В таблице 6 РЭ три винта (М3, М3,5, М5) и три момента (0,6–1,2; 0,8–1,4; 2,5–3 Н·м), но какой винт на каком выводе — по извлечённому тексту однозначно не определить. Сверяйтесь с РЭ.
- Страница предупреждает: блок вспомогательных контактов OptiDin MK11 не подходит для контакторов одномодульного габарита, то есть на 20 и 25 А с двумя полюсами главной цепи.
- Осмотр — не реже раза в месяц и после каждого отключения аварийного тока. Контактор неремонтопригоден: при неисправности его заменяют.
Документация
- КЭАЗ — Руководство по эксплуатации OptiDin MK-100 (ГЖИК.641200.248РЭ/3)
- КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/ustroystva-na-din-reyku/kontaktori-modulnie/optidin-mk-100-kontaktori-modulnie-na-toki-ot-20a-do-100a)
