КЭАЗ · модульные контакторы на DIN-рейку, 2 и 4 полюса, 20–63 А, катушка 230 В AC
КЭАЗ OptiDin MK-100 (L) — модульный контактор 20–63 А, 2 и 4 полюса, катушка 230 В
Контакторы на DIN-рейку для вентиляции, отопления, освещения и автоматики: 20, 25, 40, 63 А, двух- и четырёхполюсные, катушка только 230 В переменного тока.
Модели семейства
OptiDin MK-100-20 (L)Двухполюсный контактор 20 А.
| Номинальный рабочий ток AC-1 | 20 А |
| Мощность нагрузки при 230 В | AC-1 — 4 кВт; AC-3 — 1,2 кВт |
| Потери мощности на полюс | 2 Вт |
| Потребление цепи управления (не более) | включение 9 В·А; удержание 4,2 В·А |
| Задержка включения / отключения | 7–16 мс / 6–12 мс |
| Момент затяжки главной цепи | 1,2 Н·м, шлиц PZ1 |

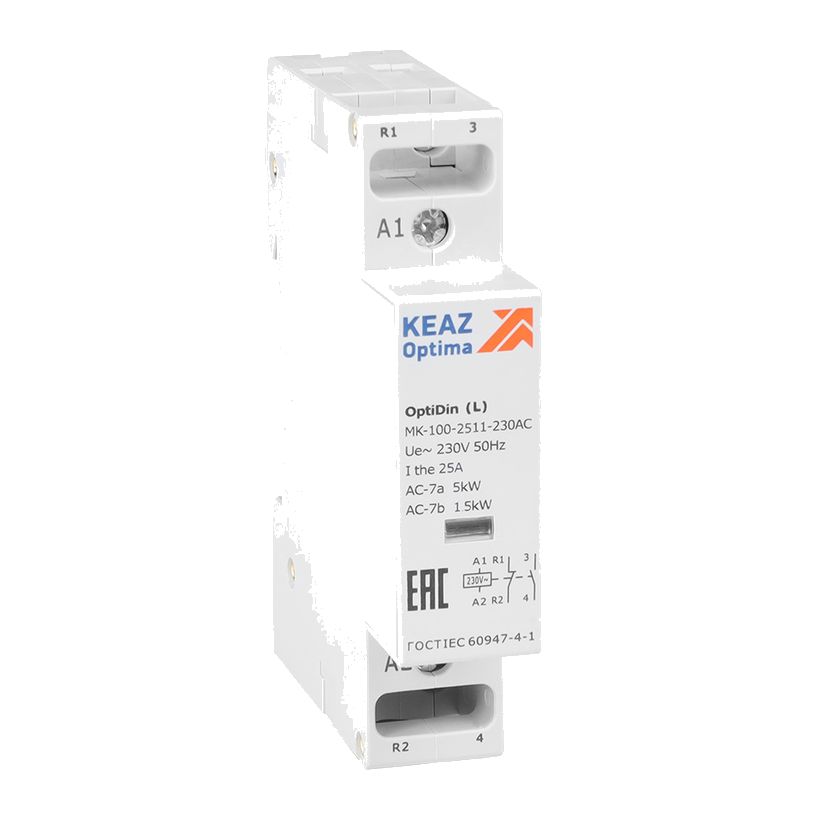

OptiDin MK-100-25 (L), 2 и 4 полюсаИсполнения 25 А: двухполюсное на 230 В и четырёхполюсное на 400 В.
| Номинальный рабочий ток AC-1 | 25 А |
| Мощность нагрузки, 2 полюса, 230 В | AC-1 — 5 кВт; AC-3 — 1,5 кВт |
| Мощность нагрузки, 4 полюса, 400 В | AC-1 — 16 кВт; AC-3 — 4 кВт |
| Потери мощности на полюс | 3 Вт (2 полюса); 2 Вт (4 полюса) |
| Потребление цепи управления (не более) | 2 полюса — 9 и 4,2 В·А (включение и удержание); 4 полюса — 25 и 6 В·А |
| Задержка включения / отключения | 2 полюса — 7–16 / 6–12 мс; 4 полюса — 9–15 / 4–8 мс |
| Момент затяжки главной цепи | 1,2 Н·м, шлиц PZ1 |

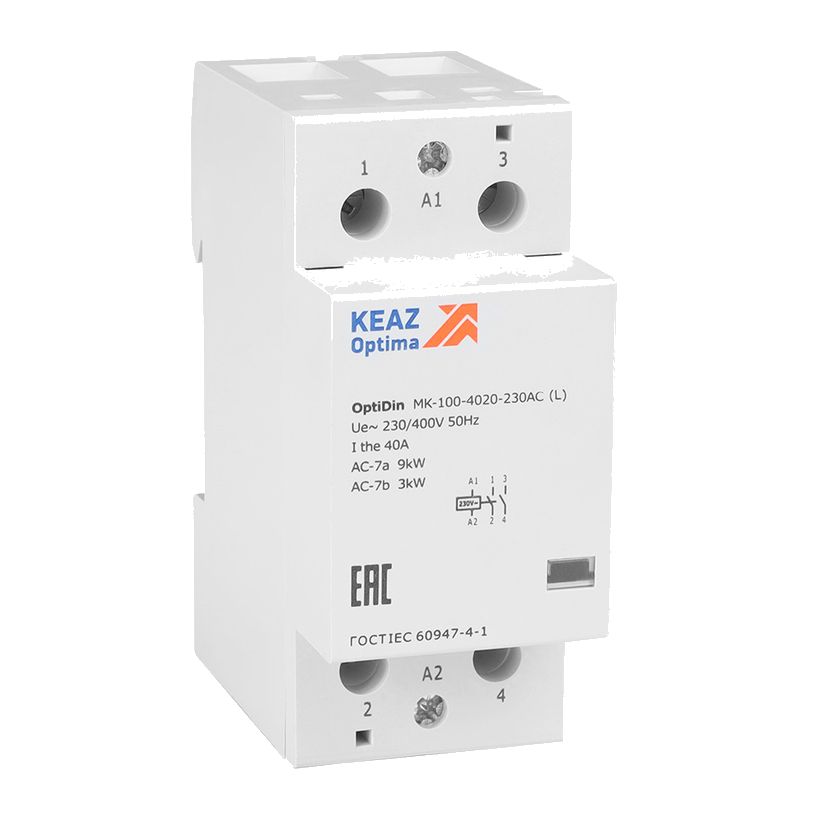

OptiDin MK-100-40 (L), 2 и 4 полюсаИсполнения 40 А.
| Номинальный рабочий ток AC-1 | 40 А |
| Мощность нагрузки, 2 полюса, 230 В | AC-1 — 9 кВт; AC-3 — 3 кВт |
| Мощность нагрузки, 4 полюса, 400 В | AC-1 — 25,7 кВт; AC-3 — 9 кВт |
| Потери мощности на полюс | 3 Вт |
| Потребление цепи управления (не более) | 2 полюса — 25 и 6 В·А; 4 полюса — 45 и 8 В·А (включение и удержание) |
| Задержка включения / отключения | 2 полюса — 9–15 / 4–8 мс; 4 полюса — 11–15 / 6–13 мс |
| Момент затяжки главной цепи | 2 Н·м, шлиц PZ2 |

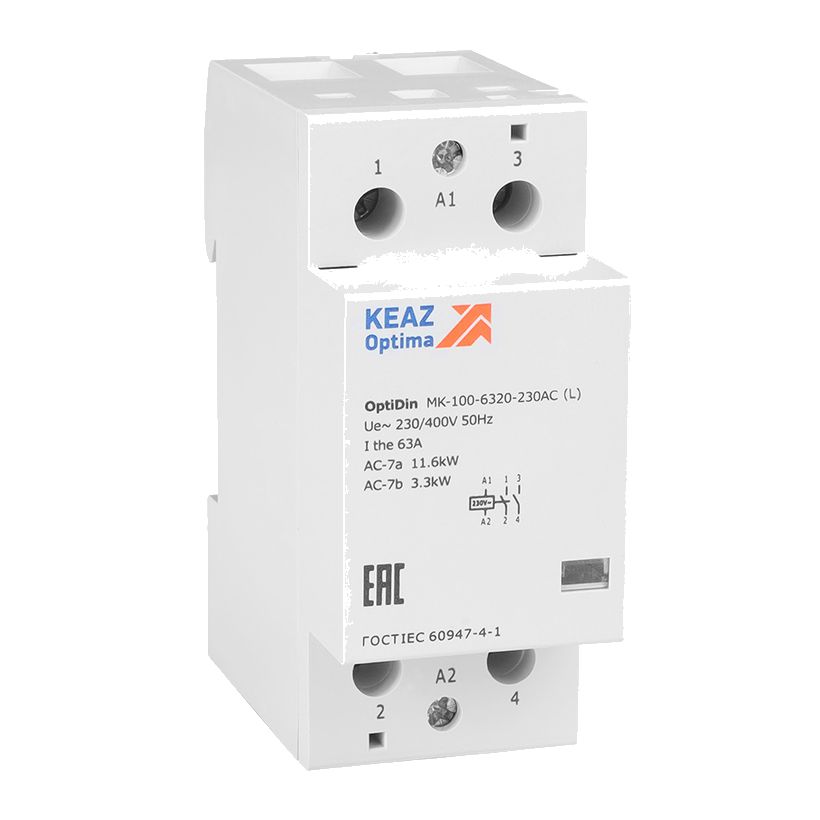

OptiDin MK-100-63 (L), 2 и 4 полюсаИсполнения 63 А.
| Номинальный рабочий ток AC-1 | 63 А |
| Мощность нагрузки, 2 полюса, 230 В | AC-1 — 11,6 кВт; AC-3 — 3,3 кВт |
| Мощность нагрузки, 4 полюса, 400 В | AC-1 — 40 кВт; AC-3 — 11 кВт |
| Потери мощности на полюс | 7 Вт |
| Потребление цепи управления (не более) | 2 полюса — 25 и 6 В·А; 4 полюса — 45 и 8 В·А (включение и удержание) |
| Задержка включения / отключения | 2 полюса — 9–15 / 4–8 мс; 4 полюса — 11–15 / 6–13 мс |
| Момент затяжки главной цепи | 2 Н·м, шлиц PZ2 |
Общие параметры серии (L)Одинаковы для всех исполнений.
| Главная цепь | переменный ток 230 и 400 В; постоянный ток 220 В; изоляции 500 В |
| Катушка управления | 230 В AC, 50 Гц, рабочий диапазон 85–110 % |
| Условный ток короткого замыкания | 3000 А |
| Износостойкость | механическая 1 000 000 циклов; коммутационная AC-1 и AC-3 по 150000 циклов |
| Раствор открытых контактов | не менее 3 мм |
| Импульсное напряжение | выдерживаемое 6 кВ |
| Степень защиты | IP20 |
| Температура эксплуатации | от −45 до +60 °C |
| Гарантия | 5 лет со дня ввода в эксплуатацию, не более 6 лет со дня изготовления |
Как это работает и подключается
- Подали напряжение на цепь управления — сердечник притягивает якорь, главные контакты замыкаются или размыкаются (в зависимости от исполнения). Цепь обесточили — возвратная пружина возвращает якорь.
- Обозначение: тип, номинальный ток, число контактов NO, число NC, напряжение 230, род тока AC, модификация L. Пример из РЭ: «OptiDin MK-100-2011-230AC (L)» — 20 А, один NO и один NC.
- От перегрузок и коротких замыканий РЭ рекомендует защищать автоматами OptiDin ВМ63.
- Максимальная частота коммутаций: DC-1 и DC-3 — 60 циклов в час; AC-1 и AC-3 — 300 или 600; без нагрузки — 1000.
- В документах на серию (L) катушка одна — 230 В AC; вспомогательных блоков и других напряжений катушки нет.
Монтаж
- До монтажа осмотреть корпус на сколы и трещины и сверить: напряжение и частоту цепи управления — с сетью, номинальный ток — с током двигателя или отключающей способностью, степень защиты и климатическое исполнение — с условиями.
- Крепить на DIN-рейку выводами цепи управления вверх и вниз; допускается отклонение от вертикали до 90° вправо и влево.
- Присоединять гибкие (многожильные) провода с резиновой или полихлорвиниловой изоляцией; к главной цепи — не более одного внешнего проводника. Сечение цепи управления 0,75–2,5 мм² (одно- и многожильный); главной цепи у 20 и 25 А — одножильный 1,5–10, многожильный 1,5–6 мм², у 40 и 63 А — 1,5–25 и 1,5–16 мм².
- Винты цепи управления затягивать моментом 0,5 Н·м (шлиц PZ1); главной цепи — 1,2 Н·м, шлиц PZ1 (20 и 25 А) или 2 Н·м, шлиц PZ2 (40 и 63 А).
- Перед включением проверить монтаж и затяжку, подать напряжение на цепь управления, несколько раз включить и отключить без нагрузки; потом подключить нагрузку: переключение должно быть быстрым, без наружных выбросов дуги.
- Монтаж и осмотр — при снятом напряжении, квалифицированным электротехническим персоналом. Класс защиты от поражения током «0» по ГОСТ 12.2.007.0–75; нужна среда без электропроводящей пыли и агрессивных газов.
- Условия: от −45 до +60 °C, степень загрязнения 3, вибрация 5–100 Гц при ускорении до 1 g.
Примеры
Дистанционное включение нагрузки в щите
Контакторы нужны там, где необходимы частые и дистанционные коммутации: вентиляция, кондиционирование, отопление, освещение, электроприводы, автоматика технологических процессов, нагрузка до 63 А.
Цепи постоянного тока 220 В
Производитель допускает применение на постоянном токе 220 В; отключающая способность для DC-1 и DC-3 зависит от числа полюсов, включённых последовательно (таблицы 3 и 4 РЭ).
Частые вопросы
Чем MK-100 (L) отличается от MK-100?
По документам: в серии (L) только 230 В AC на катушке, токи 20, 25, 40, 63 А, 2 и 4 полюса, изоляция 500 В, условный ток КЗ 3000 А. У базовой MK-100 (отдельная карточка) катушки на несколько напряжений и более широкий ряд токов.
Какие габариты?
В РЭ размеры даны чертежами. На странице есть 3D-модели и чертежи на 1 и 2 модуля (2 полюса) и на 2 и 3 модуля (4 полюса).
Как защищать контактор?
Автоматическими выключателями OptiDin ВМ63 — рекомендация п. 2.5 РЭ.
Нюансы и грабли
- Расхождение по быстродействию: страница заявляет «13–15 мс», в таблице 2 РЭ задержка включения 7–16 мс, отключения 4–13 мс. Для логики брать РЭ.
- Токи категории AC-3 в таблице 2 РЭ даны четырьмя значениями (9; 9; 32; 32 А) на семь столбцов исполнений, поэтому конкретному исполнению их не приписать; опираться на мощности AC-3 в кВт.
- Мощности AC-1 и AC-3 в РЭ даны только для 230 В у двухполюсных и для 400 В у четырёхполюсных исполнений; 400 В на двухполюсных и 230 В на четырёхполюсных не заявлены.
- На странице и в РЭ напряжение катушки одно — 230 В AC. Если нужна катушка на другое напряжение, это уже не серия (L), а базовая OptiDin MK-100 (см. её карточку).
- Осмотр — не реже раза в месяц и после каждого отключения аварийного тока; контактор неремонтопригоден, при неисправности меняется целиком.
Документация
- КЭАЗ — Руководство по эксплуатации (совмещено с паспортом) OptiDin MK-100 (L) (ГЖИК.641200.289РЭ/3)
- КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/ustroystva-na-din-reyku/kontaktori-modulnie/optidin-mk-100-l-kontaktori-modulnie-na-toki-ot-20a-do-63)
