КЭАЗ OptiDin OM-I — УЗИП 1 типа (класс I + II + III)

Модели семейства

OptiDin OMu-I (моноблочные)Фазные УЗИП 1 типа; в обозначении после OMu-I идут максимальное рабочее напряжение и ток: 260/50, 260/100, 280/12,5, 280/25, 280/30.

Число полюсов	1; 2; 3; 4
Номинальное / максимальное рабочее напряжение	~230 В / ~260 В (у 260/50 и 260/100) и ~280 В (у 280/12,5, 280/25, 280/30)
Импульсный ток (10/350) Iimp	260/50 — 50 кА; 260/100 — 100 кА; 280/12,5 — 12,5 кА; 280/25 — 25 кА; 280/30 — 30 кА
Уровень защиты Up	не более 1,5 кВ
Время срабатывания tA	менее 100 нс
Ток разряда (8/20)	у 260/50 In 50 кА, Imax 80 кА; у 260/100 In 100 кА, Imax 100 кА; у исполнений 280 В — In 30 и 40 кА, Imax 50 и 60 кА
Ожидаемый ток КЗ Ip / предохранитель gL/gG	280 В: Ip 25 кА; предохранитель не более 160 А (280/12,5), 250 А (280/25), 315 А (280/30); у 260 В — не указаны
Остаточный ток IPE	менее 1 мкА

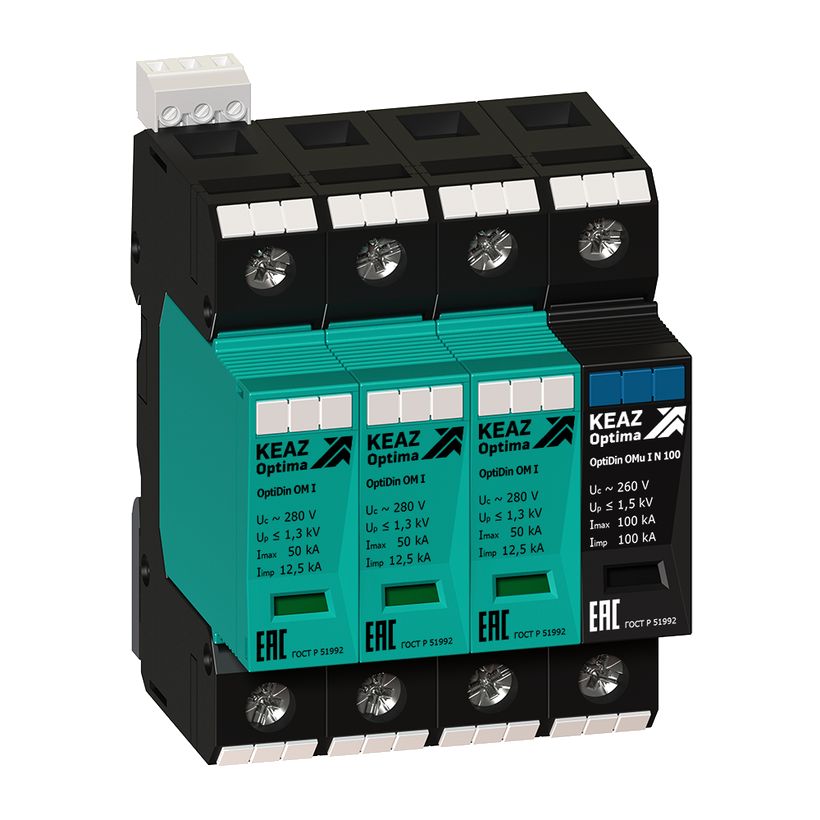

OptiDin OM-I и нейтральные OM-I-N / OMu-I-NOM-I — фазный модуль 1 типа со сменным модулем; в обозначениях с N — модуль для нейтрального проводника (разрядник).

OM-I (фаза)	Uc ~280 В; Up не более 1,3 кВ; tA менее 25 нс; Iimp 12,5 кА; In 30 кА; Imax 50 кА; Ip 25 кА; предохранитель не более 160 А
OM-I-N-260/12,5	Uc ~260 В; Up не более 1,5 кВ; tA менее 150 нс; Iimp 12,5 кА; In 20 кА; Imax 40 кА; IPE менее 1 мкА
OMu-I-N-260/50	Uc ~260 В; Up не более 1,5 кВ; tA менее 100 нс; Iimp 50 кА; In 50 кА; Imax 80 кА; IPE менее 1 мкА
Номинальное рабочее напряжение Un	~230 В
Число полюсов	1; 2; 3; 4

Общие параметрыДля всех исполнений серии.

Подключение	одножильный 4–35 мм², многожильный 4–25 мм²; момент затяжки 2–3 Н·м (в РЭ единица ошибочно «Н/м»), шлиц PH2
Степень защиты	IP20
Температура	от −40 до +70 °C
Степень загрязнения / тип атмосферы / климатическое исполнение	3 / II / УХЛ3
Срок службы	не менее 10 лет, если УЗИП не сработало раньше (по индикатору)
Гарантия	5 лет со дня ввода в эксплуатацию, не более 6 лет со дня изготовления

Как это работает и подключается

Конструкция: неподвижное основание на DIN-рейке плюс съёмный модуль с варисторами и разрядниками. Моноблочные OMu-I меняются целиком.
Обозначение собирается из частей: линейка OptiDin OM, моноблочное «u» или нет, тип I, число полюсов или нейтральный полюс N, максимальное рабочее напряжение, импульсный ток, затем необязательные буквы: X — подавление остаточного тока, R — контакты дистанционной сигнализации, S — индикатор износа. Пример из РЭ: «УЗИП OptiDin OMu-l‑1–280/25/XR».
Страница даёт более широкий набор кодов, чем РЭ: число полюсов 1, 2, 3, 4, 1+N, 3+N, N и модули без основания (0, 0N); напряжение 130, 260, 280, 385, 550, 750 В; импульсный ток 7, 12,5, 25, 30, 50, 100 кА.
Индикатор состояния: зелёный — исправно; красный — вышло из строя, заменить сразу; жёлтый (только у моделей с S) — устройство частично изношено, рекомендуется замена.
Сеть: переменный ток 50 Гц, 230 В однофазная или 400 В трёхфазная.

Монтаж

Монтаж и обслуживание — только при полностью обесточенных цепях, силами квалифицированного электротехнического персонала.
Крепление на DIN-рейку выводами вверх и вниз; допускается разворот втычного модуля на 180°.
Подводить гибкие провода с резиновой или ПВХ-изоляцией; провода вспомогательной цепи (сигнальные контакты) — втычным способом.
Выше УЗИП последовательно ставить предохранитель для защиты от перегрузки по току с характеристиками из таблиц РЭ. РЭ рекомендует предохранители ППН, ПН2 и другие производства КЭАЗ по необходимому номиналу и отключающей способности.
Проверка — не реже раза в месяц по индикатору износа; втычной модуль меняют только при отсутствии напряжения в сети.

Примеры

Вводные и учётно-распределительные щиты

Основная область по РЭ — вводно-распределительные устройства, учётно-распределительные щиты жилых и общественных зданий, групповые квартирные и этажные щитки.

Защита электронного оборудования

Страница изготовителя называет задачу — защита высокоточного электронного оборудования от перенапряжений при прямом ударе молнии, наводках и коммутациях.

Многоступенчатая защита

Серия разделена на 1 тип (класс I, II и III вместе) и 2 тип (класс II и III); страница говорит о построении защиты любого типа и комплексной многоступенчатой защиты. Исполнения 2 типа — в соседней карточке.

Частые вопросы

Чем 1 тип отличается от 2 типа?

По РЭ, 1 тип сочетает защиту классов I, II и III и рассчитан на категории перенапряжений IV, III, II, I; 2 тип сочетает классы II и III и рассчитан на категории III, II, I.

Что значит буква u в названии?

Моноблочная конструкция (по странице — только однополюсная); без u — устройство со сменными модулями.

Кто производит?

Страна-изготовитель по РЭ — Словакия, КИВАск с. р. о.; уполномоченное лицо на территории ЕАЭС — АО «КЭАЗ».

Нюансы и грабли

Расхождение по составу кодов: РЭ называет в обозначении максимальные рабочие напряжения 260 и 280 В и токи 25, 30, 35, страница — 130, 260, 280, 385, 550, 750 В и 7…100 кА. Проверять по маркировке и заказной спецификации.
В таблице 1 РЭ на пять исполнений OMu-I (260/50, 260/100, 280/12,5, 280/25, 280/30) приведено по четыре значения In и Imax, поэтому для исполнений 280 В точную привязку In и Imax восстановить нельзя; брать по маркировке.
Расхождение по числу полюсов: в таблицах РЭ OMu-I и OM-I — 1; 2; 3; 4 полюса, а страница оговаривает, что «u» (моноблочная конструкция) — только однополюсная.
Момент затяжки в РЭ записан как «2–3 Н/м» — очевидная опечатка вместо Н·м.
РЭ требует защищать УЗИП предохранителем выше по цепи с номиналом из таблицы, но для исполнений 260 В и нейтральных N-модулей ожидаемый ток КЗ и предохранитель в таблице не указаны (прочерк): уточнять у изготовителя.
Жёлтый индикатор бывает только у моделей с буквой S; красный означает, что УЗИП уже не защищает.
Заменять втычной модуль можно только при снятом напряжении.
