КЭАЗ · устройства защиты от импульсных перенапряжений 2 типа (класс II+III) на DIN-рейку
КЭАЗ OptiDin OM-II — УЗИП класса II + III на DIN-рейку, сеть 230/400 В
УЗИП 2 типа для распределительных щитов и групповых щитков: фазные модули OM-II и нейтральные OM-II-N со сменным модулем, Imax 40 кА, Up не более 1,45 кВ.
Модели семейства
| Число полюсов | 1; 2; 3; 4 |
| Номинальное / максимальное рабочее напряжение | ~230 В / ~280 В |
| Уровень защиты Up | не более 1,45 кВ |
| Время срабатывания tA | менее 25 нс |
| Номинальный ток разряда (8/20) In | 20 кА |
| Максимальный ток разряда (8/20) Imax | 40 кА |
| Ожидаемый ток КЗ Ip | 25 кА |
| Защита от перегрузки по току gL/gG | не более 125 А |
| Максимальное рабочее напряжение | ~260 В |
| Уровень защиты Up | не более 1,45 кВ |
| Время срабатывания tA | менее 150 нс |
| Номинальный ток разряда (8/20) In | 20 кА |
| Максимальный ток разряда (8/20) Imax | 40 кА |
| Остаточный ток IPE | менее 1 мкА |
| Ожидаемый ток КЗ Ip | не указан (прочерк) |
| Подключение | одножильный 4–35 мм², многожильный 4–25 мм²; момент затяжки 2–3 Н·м (в РЭ единица ошибочно «Н/м»), шлиц PH2 |
| Степень защиты | IP20 |
| Температура | от −40 до +70 °C |
| Степень загрязнения / тип атмосферы / климатическое исполнение | 3 / II / УХЛ3 |
| Срок службы | не менее 10 лет, если УЗИП не сработало раньше (по индикатору) |
| Гарантия | 5 лет со дня ввода в эксплуатацию, не более 6 лет со дня изготовления |
Как это работает и подключается
- Конструкция: неподвижное основание на DIN-рейке плюс съёмный модуль с варисторами и разрядниками.
- Обозначение: линейка OptiDin OM, тип II, число полюсов, максимальное рабочее напряжение, максимальный ток разряда, необязательные буквы: X — подавление остаточного тока, R — контакты дистанционной сигнализации, S — индикатор износа. Пример из РЭ: «УЗИП OptiDin OM-ll‑4–280/40/S» — 2 тип, четыре полюса, 280 В, Imax 40 кА, индикатор износа.
- По странице, для класса II+III максимальный ток разряда в обозначении — 30 или 40 кА; в таблице РЭ для OM-II дано 40 кА.
- Индикатор состояния: зелёный — исправно; красный — вышло из строя, заменить сразу; жёлтый (только у моделей с S) — устройство частично изношено, рекомендуется замена.
- Сеть: переменный ток 50 Гц, 230 В однофазная или 400 В трёхфазная.
Монтаж
- Монтаж и обслуживание — только при полностью обесточенных цепях, силами квалифицированного электротехнического персонала.
- Крепление на DIN-рейку выводами вверх и вниз; допускается разворот втычного модуля на 180°.
- Подводить гибкие провода с резиновой или ПВХ-изоляцией; провода вспомогательной цепи (сигнальные контакты) — втычным способом.
- Выше УЗИП последовательно ставить предохранитель для защиты от перегрузки по току: для OM-II — не более 125 А. РЭ рекомендует предохранители ППН, ПН2 и другие производства КЭАЗ по номиналу и отключающей способности.
- Осмотр — не реже раза в месяц по индикатору износа; втычной модуль меняют только при отсутствии напряжения в сети.
Примеры
Основная область по РЭ — вводно-распределительные устройства, учётно-распределительные щиты жилых и общественных зданий, групповые квартирные и этажные щитки.
2 тип сочетает классы II и III и предназначен для защиты от перенапряжений категорий III, II, I; в РЭ и на странице серия подаётся как набор ступеней для комплексной многоступенчатой защиты. Исполнения 1 типа — в соседней карточке.
Страница изготовителя называет задачу — защита высокоточного электронного оборудования от перенапряжений при ударе молнии, наводках и коммутациях.
Частые вопросы
Чем 2 тип отличается от 1 типа?
По РЭ, 2 тип сочетает классы II и III и рассчитан на категории перенапряжений III, II, I; 1 тип сочетает классы I, II, III и рассчитан на категории IV, III, II, I.
Какой предохранитель ставить выше?
Для OM-II РЭ указывает защиту по току не более 125 А (gL/gG); рекомендуются предохранители ППН, ПН2 и другие производства КЭАЗ.
Кто производит?
Страна-изготовитель по РЭ — Словакия, КИВАск с. р. о.; уполномоченное лицо на территории ЕАЭС — АО «КЭАЗ».
Нюансы и грабли
- Расхождение по составу кодов: РЭ называет в обозначении максимальные рабочие напряжения 260 и 280 В, страница — 130, 260, 280, 385, 550 и 750 В; для тока разряда класса II+III РЭ в обозначении допускает 25, 30, 35, страница — 30 и 40 кА. Сверять по маркировке.

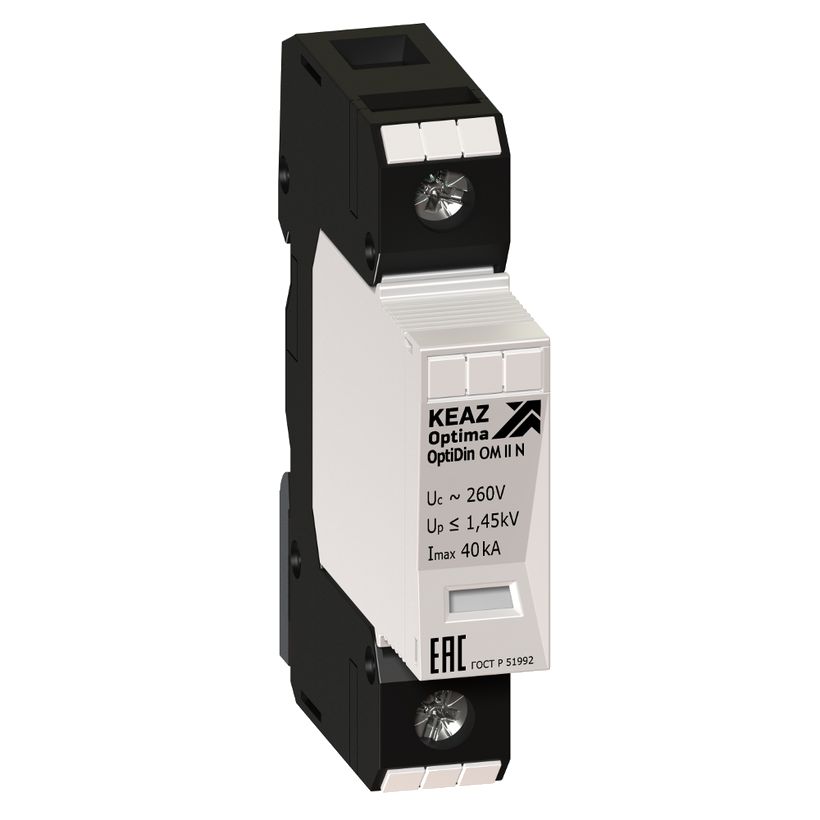

- OM-II-N — только нейтральный модуль: он не защищает фазы. Для сети с N нужен комплект из фазных OM-II и нейтрального OM-II-N.
- Момент затяжки в РЭ записан как «2–3 Н/м» — очевидная опечатка вместо Н·м.
- Красный индикатор означает, что УЗИП уже не защищает и его нужно заменить немедленно; жёлтый бывает только у моделей с буквой S.
- Заменять втычной модуль можно только при снятом напряжении.
Документация
- КЭАЗ — Руководство по эксплуатации УЗИП OptiDin OM (ГЖИК.641200.087РЭ/4)
- КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/ustroystva-na-din-reyku/uzip/ustroystva-zaschiti-ot-impulsnih-perenapryajeniy-klassa-ii-iii)
