КЭАЗ OptiPower DR / DRP — блок питания 24 В на DIN-рейку, 15–240 Вт

Однофазные импульсные AC/DC блоки питания на DIN-рейку с выходом 24 В: DR-15, 30, 45, 60, 75, 120 Вт и DRP-240; вход 85–264 В AC или 124–370 В DC, подстройка выхода ±10 %.

КЭАЗ OptiPower DR / DRP — блоки питания 24 В на DIN-рейку 15–240 Вт

Модели семейства

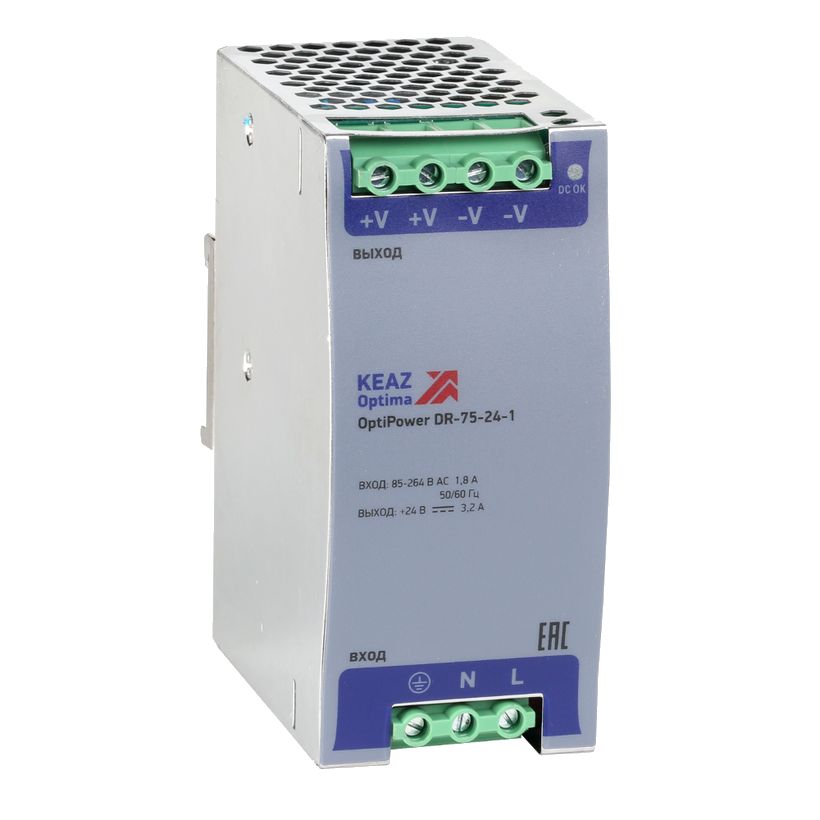

OptiPower DR-15, DR-30, DR-45, DR-60, DR-75, DR-120Стандартная линейка на DIN-рейку без релейного контакта состояния. Заказное обозначение вида «OptiPower DR-60-24-1» (мощность, 24 В, однофазный). Артикулы РЭ: DR-15 — 284543, DR-30 — 284544, DR-45 — 284545, DR-60 — 284546, DR-75 — 284547, DR-120 — 284548.

Выходная мощность	DR-15 — 15 Вт; DR-30 — 30; DR-45 — 45; DR-60 — 60; DR-75 — 75; DR-120 — 120 Вт
Номинальный выходной ток	DR-15 — 0,63 А; DR-30 — 1,5; DR-45 — 2; DR-60 — 2,5; DR-75 — 3,2; DR-120 — 5 А
Номинальное выходное напряжение / диапазон	24 В / 21,6–26,4 В (подстройка движком «Рег. Uвых»)
Вход	переменный ток 85–264 В, 47–63 Гц; постоянный ток 124–370 В
Рабочая температура	от −10 до +50 °C; влажность 20–90 % без конденсации
Степень защиты корпуса	IP20 (со стороны лицевой панели)
Контакт состояния («сухие» контакты)	нет

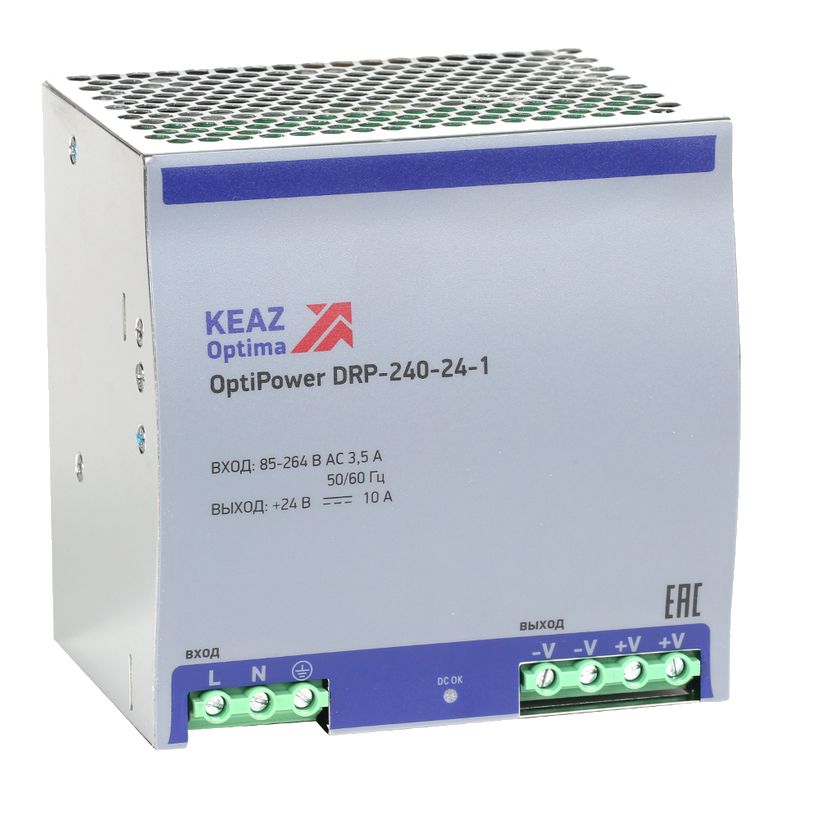

OptiPower DRP-240Самый мощный блок линейки; артикул РЭ — 284549.

Выходная мощность / ток	240 Вт / 10 А
Номинальное выходное напряжение / диапазон	24 В / 21,6–26,4 В
Вход	переменный ток 85–264 В; постоянный ток 124–370 В
Контакт состояния («сухие» контакты)	нет
Рабочая температура	от −10 до +50 °C

Параметры всей линейки OptiPower (из таблицы 2 РЭ)Таблица РЭ общая для MDR, DR и DRP; привязка отдельных значений к моделям в извлечённом тексте нарушена, поэтому ниже диапазоны.

Погрешность выходного напряжения	не более 1 %
КПД	82–87 %
Ток потребления по сети	0,35–2 А при 230 В; 0,55–3,5 А при 115 В
Пусковой ток	40–70 А при 230 В; 20–40 А при 115 В
Время удержания выходного напряжения	10–50 мс (по моделям и входному напряжению)
Защита по току (мощности)	105–150 %
Защита от превышения выходного напряжения	порог 27,6–36,0 В (зависит от модели)
Электрическая прочность вход–выход	1,5 или 3 кВ (по моделям); вход–земля 1,5 кВ; выход–земля 0,5 кВ
Сопротивление изоляции	не менее 100 МОм при 500 В DC
Допустимая вибрация	10–500 Гц, 2G

Как это работает и подключается

Блок — импульсный преобразователь напряжения с защитой от перегрузки, перегрева и короткого замыкания на выходе; страница добавляет защиту от перенапряжения.
Подстройка: движок резистора «Рег. Uвых» — по часовой стрелке напряжение растёт, против — падает; диапазон 21,6–26,4 В (страница указывает ±10 %).
На лицевой панели есть индикация «выход — норма» (светодиод).
Корпус — пластмассовый или металлический (страница: металлический от 75 Вт). Для отвода тепла на боковых гранях вентиляционные отверстия.
Обозначение: OptiPower, тип блока (MDR, DR, DRP), выходная мощность, 24 В, 1 — однофазный.

Монтаж

Монтаж и пуск — только квалифицированным персоналом, в отключённом состоянии; на открытых клеммах присутствует опасное для жизни напряжение, поэтому ставить блок нужно в щит или шкаф с доступом только для специалистов.
Крепление на DIN-рейку типа TS-35/7,5 или TS-35/15 фиксатором из комплекта поставки.
Затем подключить питание и нагрузку, соблюдая полярность по схеме РЭ. В схеме РЭ: клеммы 1, 2 — вход AC, клемма 3 — заземление, клеммы 4, 5 — выход DC −U, клеммы 6, 7 — выход DC +U. На чертежах отдельных моделей клеммы подписаны N, L, −V, +V, LED.
Блок оснащён двумя группами винтовых клемм для сети и нагрузки.
Блоки с внешними механическими повреждениями эксплуатировать запрещено.
Класс защиты от поражения током — I или II по ГОСТ IEC 60950-1-2014.
Осмотр и подтяжка зажимных винтов — раз в 6 месяцев: винты ослабевают из-за циклических изменений температуры и текучести материала проводников.

Примеры

Питание автоматики 24 В в щите

Страница называет блоки универсальными для питания различных устройств автоматики стабилизированным напряжением 24 В; РЭ — для питания различных радиоэлектронных устройств. Без резерва от аккумулятора.

Подбор по мощности нагрузки

Выходной ток растёт по линейке от 0,63 А (DR-15) до 10 А (DRP-240); защита по току (мощности) срабатывает при 105–150 %, поэтому запас по мощности закладывается заранее.

Питание от сети постоянного тока

Вход допускает и постоянный ток 124–370 В.

Частые вопросы

Какое выходное напряжение?

24 В DC; подстройка движком «Рег. Uвых» в пределах 21,6–26,4 В.

От чего питается?

От 85 до 264 В переменного тока 47–63 Гц или от 124 до 370 В постоянного тока.

Есть контакт состояния?

У DR и DRP его нет; он есть у узких блоков OptiPower MDR (отдельная карточка).

Какая гарантия?

3 года с даты ввода в эксплуатацию, но не более 4 лет с даты продажи; срок службы в нормальных условиях не менее 10 лет.

Нюансы и грабли

Таблица характеристик в РЭ общая для MDR, DR и DRP и при извлечении потеряла привязку значений к моделям (КПД, ток потребления, пусковой ток, время установки и удержания). Точные цифры по конкретному блоку брать из оригинала РЭ или шильдика.
Расхождение по корпусу: РЭ — пластмассовый или металлический без разграничения, страница — металлический корпус от 75 Вт.
Расхождение по защитам: РЭ называет перегрузку, перегрев и короткое замыкание, страница — перегрузку, перенапряжение и короткое замыкание. Защита от превышения выходного напряжения в РЭ есть в таблице 2.
Рабочая температура только от −10 до +50 °C; хранение допускается от −20 до +85 °C, так что в неотапливаемом щите ниже −10 °C блок не рассчитан.
Вентиляционные отверстия на боковых гранях не перекрывать: блок отводит тепло через них.
Время удержания выходного напряжения при пропадании сети — 10–50 мс: блок не заменяет источник с резервом от аккумулятора.

Документация

КЭАЗ — Руководство по эксплуатации и паспорт блоков питания OptiPower (MDR, DR, DRP)
КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/avtomatizaciya/istochniki-pitaniya/optipower-dr-bloki-pitaniya)
