КЭАЗ · однофазные импульсные блоки питания 24 В DC на DIN-рейку в узком корпусе с контактом состояния, 10–100 Вт

КЭАЗ OptiPower MDR — узкий блок питания 24 В на DIN-рейку, 10–100 Вт, с контактом состояния

Узкие однофазные AC/DC блоки питания на DIN-рейку с выходом 24 В и контактом состояния: MDR-10, 20, 40, 60, 100 Вт; вход 85–264 В AC или 124–370 В DC, подстройка выхода ±10 %.

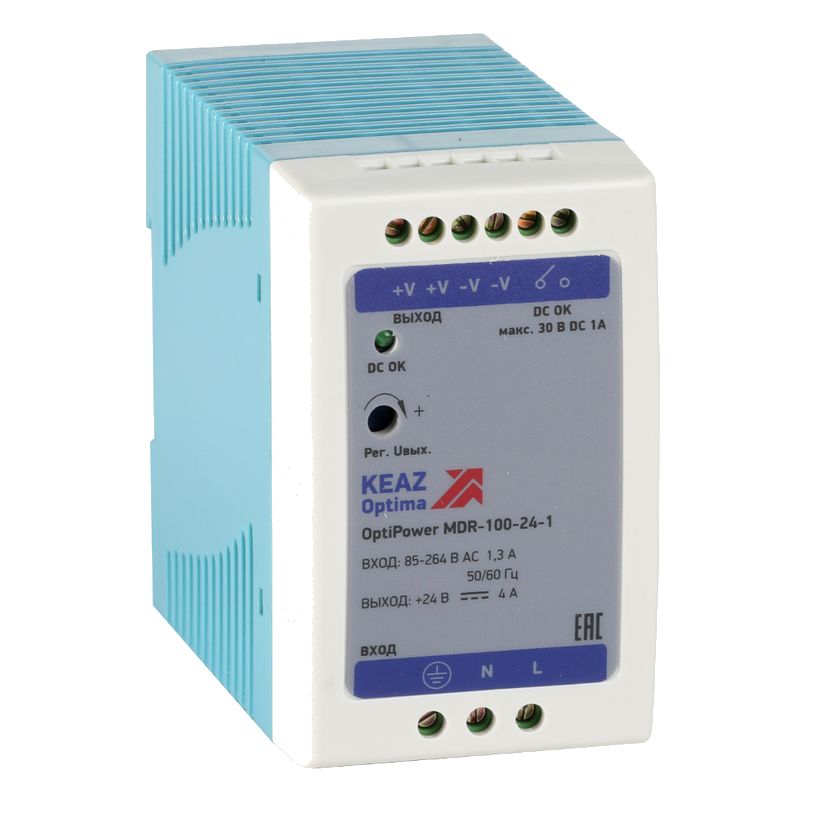

КЭАЗ OptiPower MDR — узкие блоки питания 24 В на DIN-рейку 10–100 Вт

Модели семейства

OptiPower MDR-10, MDR-20, MDR-40, MDR-60, MDR-100Узкий корпус (от 22,5 мм) с «сухим» контактом состояния. Заказное обозначение вида «OptiPower MDR-100-24-1»: мощность, 24 В, однофазный. Артикулы РЭ: MDR-10 — 284538, MDR-20 — 284539, MDR-40 — 284540, MDR-60 — 284541, MDR-100 — 284542.

Выходная мощность	MDR-10 — 10 Вт; MDR-20 — 20; MDR-40 — 40; MDR-60 — 60; MDR-100 — 100 Вт
Номинальный выходной ток	MDR-10 — 0,42 А; MDR-20 — 1; MDR-40 — 1,7; MDR-60 — 2,5; MDR-100 — 4 А
Номинальное выходное напряжение / диапазон	24 В / 21,6–26,4 В (подстройка движком «Рег. Uвых»)
Вход	переменный ток 85–264 В, 47–63 Гц; постоянный ток 124–370 В
Рабочая температура	от −10 до +50 °C; влажность 20–90 % без конденсации
Степень защиты корпуса	IP20 (со стороны лицевой панели)
Контакт состояния («сухие» контакты)	есть

Параметры всей линейки OptiPower (из таблицы 2 РЭ)Таблица РЭ общая для MDR, DR и DRP; привязка отдельных значений к моделям в извлечённом тексте нарушена, поэтому ниже диапазоны.

Погрешность выходного напряжения	не более 1 %
КПД	82–87 % (страница для MDR — до 87 %)
Ток потребления по сети	0,35–2 А при 230 В; 0,55–3,5 А при 115 В
Пусковой ток	40–70 А при 230 В; 20–40 А при 115 В
Время удержания выходного напряжения	10–50 мс (по моделям и входному напряжению)
Защита по току (мощности)	105–150 %
Защита от превышения выходного напряжения	порог 27,6–36,0 В (зависит от модели)
Электрическая прочность вход–выход	1,5 или 3 кВ (по моделям); вход–земля 1,5 кВ; выход–земля 0,5 кВ
Сопротивление изоляции	не менее 100 МОм при 500 В DC
Допустимая вибрация	10–500 Гц, 2G

Как это работает и подключается

Блок — импульсный преобразователь напряжения с защитой от перегрузки, перегрева и короткого замыкания на выходе; страница добавляет защиту от перенапряжения.
Подстройка: движок резистора «Рег. Uвых» — по часовой стрелке напряжение растёт, против — падает; диапазон 21,6–26,4 В (страница указывает ±10 %).
На лицевой панели есть индикация «выход — норма» (светодиод).
Выходные клеммы сдвоенные — для удобства подключения нагрузки.
Обозначение: OptiPower, тип блока (MDR, DR, DRP), выходная мощность, 24 В, 1 — однофазный.

Монтаж

Монтаж и пуск — только квалифицированным персоналом, в отключённом состоянии; на открытых клеммах присутствует опасное для жизни напряжение, поэтому ставить блок нужно в щит или шкаф с доступом только для специалистов.
Крепление на DIN-рейку типа TS-35/7,5 или TS-35/15 фиксатором из комплекта поставки.
Подключить питание и нагрузку, соблюдая полярность по схеме РЭ. На чертежах MDR клеммы подписаны N, L, −V, +V, LED; в схеме РЭ для клемм: 1, 2 — вход AC, 3 — заземление, 4, 5 — выход DC −U, 6, 7 — выход DC +U.
Блок оснащён двумя группами винтовых клемм для сети и нагрузки.
Блоки с внешними механическими повреждениями эксплуатировать запрещено.
Класс защиты от поражения током — I или II по ГОСТ IEC 60950-1-2014.
Осмотр и подтяжка зажимных винтов — раз в 6 месяцев: винты ослабевают из-за циклических изменений температуры и текучести материала проводников.

Примеры

Питание автоматики 24 В в тесном щите

Страница выделяет узкий корпус от 22,5 мм: блоки удобны там, где мало места на DIN-рейке; питание — для различных устройств автоматики стабилизированным напряжением 24 В, без резерва от аккумулятора.

Контроль исправности источника

У MDR есть дополнительные контакты состояния («сухие» контакты), которых нет у блоков DR.

Питание от сети постоянного тока

Вход допускает и постоянный ток 124–370 В.

Частые вопросы

Чем MDR отличается от DR?

Узким корпусом (от 22,5 мм, по странице) и наличием контакта состояния; мощности у MDR от 10 до 100 Вт, у DR — от 15 до 240 Вт.

Какое выходное напряжение?

24 В DC; подстройка движком «Рег. Uвых» в пределах 21,6–26,4 В.

От чего питается?

От 85 до 264 В переменного тока 47–63 Гц или от 124 до 370 В постоянного тока.

Какая гарантия?

3 года с даты ввода в эксплуатацию, но не более 4 лет с даты продажи; срок службы в нормальных условиях не менее 10 лет.

Нюансы и грабли

Таблица характеристик в РЭ общая для MDR, DR и DRP и при извлечении потеряла привязку значений к моделям (КПД, ток потребления, пусковой ток, время установки и удержания). Точные цифры по конкретному блоку брать из оригинала РЭ или шильдика.
Параметры контакта состояния (напряжение, ток, логика при норме и аварии) в РЭ и на странице не приведены — смотреть на корпусе блока и в схеме.
Расхождение по защитам: РЭ называет перегрузку, перегрев и короткое замыкание, страница — перегрузку, перенапряжение и короткое замыкание. Защита от превышения выходного напряжения в РЭ есть в таблице 2.
Рабочая температура только от −10 до +50 °C; хранение допускается от −20 до +85 °C, так что в неотапливаемом щите ниже −10 °C блок не рассчитан.
Вентиляционные отверстия на боковых гранях не перекрывать: блок отводит тепло через них.
Время удержания выходного напряжения при пропадании сети — 10–50 мс: блок не заменяет источник с резервом от аккумулятора.

Документация

КЭАЗ — Руководство по эксплуатации и паспорт блоков питания OptiPower (MDR, DR, DRP)
КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/avtomatizaciya/istochniki-pitaniya/optipower-mdr-bloki-pitaniya)
