Кенарь GV-80/GV-90 — электромагнитный клапан-отсекатель газа

Перекрывает подачу газа в магистрали бытовых газовых приборов по импульсу от сигнализатора утечки газа; открывается вручную, закрывается вручную или электрическим импульсом 9–12 В.

Электромагнитный газовый клапан Кенарь GV-80/GV-90

Модели семейства

GV-80 (D15/D20/D25)Резьба 1/2", 3/4", 1" — маркировка по размеру.

Размеры резьбы	1/2" (D15), 3/4" (D20), 1" (D25)
Рабочее напряжение импульса	9–12 В
Ток при срабатывании	менее 1,5 А (импульсный)
Время перекрытия	менее 1 с
Рабочее давление газа	менее 10 кПа
Температура	от −10 до +50 °C
Макс. длина кабеля до детектора	20 м
Материал корпуса	алюминиевый сплав

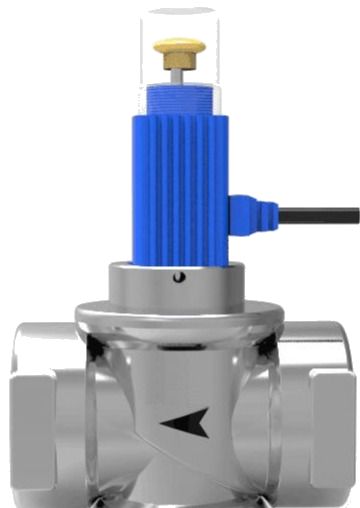

GV-90 (D15/D20/D25/D32)Резьба 1/2" — 1¼", шире рабочий диапазон давления и температур.

Размеры резьбы	1/2" (D15), 3/4" (D20), 1" (D25), 1¼" (D32)
Рабочее напряжение импульса	9–12 В
Ток при срабатывании	менее 1,5 А (импульсный)
Время перекрытия	менее 1 с
Рабочее давление газа	менее 100 кПа
Температура	от −40 до +50 °C
Макс. длина кабеля до детектора	20 м
Материал корпуса	алюминиевый сплав

Как это работает и подключается

Ручное открытие — снять защитный колпачок и потянуть красный диск вверх до упора; ручное закрытие — нажать диск вниз до упора.
Автоматическое закрытие — импульсный сигнал 9–12 В от сигнализатора утечки газа при превышении пороговой концентрации; после устранения утечки и проветривания клапан открывается вручную.

Монтаж

Устанавливается в магистраль подачи газа с соблюдением направленности (обозначена стрелкой на корпусе): от магистрали к потребителям; допускается горизонтальная и вертикальная установка.
Клапан не выполняет роль газового крана — между магистралью и клапаном обязательно ставится отдельный газовый кран; для длительного простоя (например, зимой) газ перекрывать краном, а не клапаном.
При подключении к сигнализатору соблюдать полярность.
Установка — только уполномоченными организациями с разрешением/лицензией на работу с газовым оборудованием.

Примеры

В паре с сигнализатором утечки газа

Клапан подключается к разъёму сигнализатора (например, Кенарь GD100 исполнений N/L/CN); при превышении концентрации газа сигнализатор подаёт импульс и клапан автоматически перекрывает подачу.

Частые вопросы

Чем GV-90 отличается от GV-80?

У GV-90 шире диапазон резьбы (до 1¼"/D32), выше допустимое рабочее давление газа (менее 100 кПа против менее 10 кПа у GV-80) и шире рабочая температура (от −40 °C против −10 °C).

Нюансы и грабли

GV-80 и GV-90 рассчитаны на разное рабочее давление газа (менее 10 кПа против менее 100 кПа) и разный температурный диапазон (−10…+50 °C против −40…+50 °C) — не путать при подборе на объект.
У GV-90 есть дополнительный размер резьбы 1¼" (D32), которого нет у GV-80.

Документация

Кенарь (ООО «Премьер Групп», производитель DUSHIHUO Industrial Electronic) — «Электромагнитный клапан GV-80», РЭ (папка ipro-elektromagnitnyi-klapan-gv-80-3-4-duima — идентичный текст, вошла в эту карточку).
Кенарь — «Электромагнитный клапан GV-90», РЭ (папки ipro-elektromagnitnyi-klapan-gv-90-1-1-4-d32 и ipro-elektromagnitnyi-klapan-gv-90-3-4-d20 — идентичный текст, вошли в эту карточку).
