KN-1609FHD, KN-2016FHD, KN-3625FHD — IP-видеорегистраторы KENO первого поколения

IP-видеорегистраторы KENO с сжатием H.264: два HDD у младших моделей и восемь у KN-3625FHD. Камеры KENO находятся и добавляются в канал автоматически, сторонние — вручную.

IP-видеорегистраторы KENO FHD (KN-1609FHD, KN-2016FHD, KN-3625FHD)

Модели семейства

KN-1609FHDМладшая модель, 2 HDD.

Поддержка камер	KENO IP, KENO Pro, KENO Le, FE, RVI, Beward, Dahua, Hikvision, Arecont Vision, AXIS, Canon, Dynacolor, Panasonic, SAMSUNG, SANYO, SONY, любые ONVIF IP-камеры
Максимальный поток	36 Мбит/с
Запись, к/с	1080p — 225; 720p — 400; 3Mpx (2048x1536) — не поддерживается
HDD	2 × HDD, до 8 Тб
Питание	DC 12 В / 4 А
Потребление	15~20 Вт (без HDD)
Габариты	360x250x44 мм, 2 кг

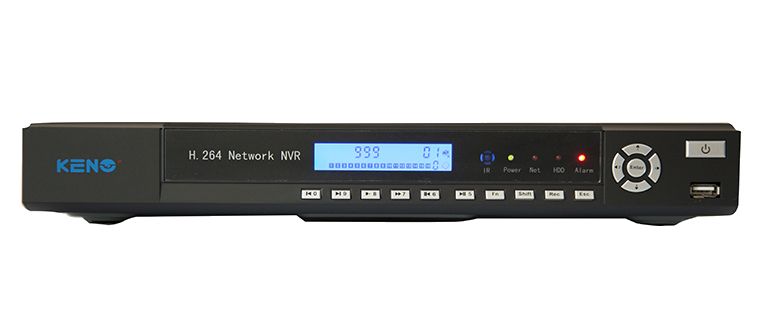

KN-2016FHDСредняя модель, 2 HDD.

Максимальный поток	64 Мбит/с
Запись, к/с	3Mpx (2048x1536) — 100; 1080p — 400; 720p — 500
HDD	2 × HDD, до 8 Тб
Питание	DC 12 В / 4 А
Потребление	20~25 Вт (без HDD)
Габариты	360x250x44 мм, 2 кг
Воспроизведение	1 / 4 / 9 / Zoom

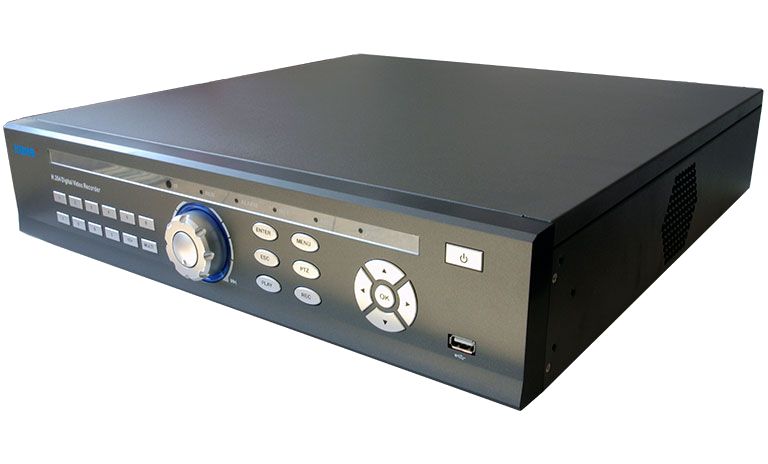

KN-3625FHDСтаршая модель, 8 HDD, питание от сети.

Максимальный поток	100 Мбит/с
Запись, к/с	3Mpx (2048x1536) — 200; 1080p — 625; 720p — 900
HDD	8 × HDD, до 32 Тб
Питание	220~100 В, 50 Гц
Потребление	35~40 Вт (без HDD)
Габариты	445x440x89 мм, 7 кг
Воспроизведение	1 / 4 / 9 / 16 / Zoom

Как это работает и подключается

Вход в меню: правая кнопка мыши или ENTER на лицевой панели. По умолчанию имя admin, пароль отсутствует; IP-адрес устройства по умолчанию 192.168.1.188.
Добавление камер: «Настройка канала» → «Авто», либо «Поиск» и затем «Все» для автоматического добавления найденных.
Протоколы подключения камер: KENO1 — камеры KENO IP; KENO2 — камеры KENO ZL, Dahua, Falcon Eye, RVI; ONVIF; RTSP.
Управление PTZ по RS-485, протоколы Pelco-D и Pelco-P. Порты A и B регистратора соединяются с A и B декодера; при нескольких декодерах на A и B параллельно ставится резистор 120 Ом.
Сетевые функции: HTTP, TCP/IP, UPnP, RTSP, SMTP, NTP, DHCP, DNS, PPPoE, DDNS, FTP, P2P, 3G, WiFi.

Монтаж

Жёсткий диск: снять верхнюю металлическую крышку (два винта по краям), закрепить диски винтами, подключить кабели питания и данных, закрыть крышку. Нужна крестовая отвёртка.
Использовать только диски, рекомендованные производителем; в первом запуске диски форматируются, данные на них теряются.
Не подавать питание на регистратор до окончания установки и подключений.
Регистратор не переворачивать и не ставить на него предметы; место холодное, сухое, без прямого солнца и горючих или взрывоопасных веществ.

Примеры

Камеры KENO IP

Автоматическое присвоение камерам KENO адресов, следующих за адресом регистратора, и распределение их по каналам.

Сторонние камеры

Камеры других производителей добавляются в систему вручную; для каждой нужно прописать логин и пароль.

Частые вопросы

Какой пароль по умолчанию?

Имя admin, пароль по умолчанию отсутствует (у регистратора и IP-камер KENO IP).

Какие раскладки экрана?

KN-1609FHD: 1/4/9/16/Zoom, KN-2016FHD: 1/4/9/16/25/Zoom, KN-3625FHD: 1/4/9/16/25/36/Zoom.

Нюансы и грабли

Температура по документам расходится: в таблице характеристик −20…+55 °C, в «мерах предосторожности» полного руководства — от 0° до 55°. Для безопасного запаса брать более узкий диапазон.
Камеры сторонних производителей по автопоиску не заводятся «под ключ»: логин и пароль каждой надо прописать вручную.
Диски форматируются при первом запуске — перенос ранее записанных дисков в регистратор ведёт к потере данных.
