KN-402HD, KN-802HD, KN-162HD, KN-168HD — регистраторы с аналоговыми входами BNC

Серия регистраторов KENO с аналоговыми входами BNC (4, 8 или 16) и режимом «пентаплекс». Три младших — на два HDD, KN-168HD — на восемь; запись H.264 Main Profile.

Видеорегистраторы KENO HD (KN-402HD, KN-802HD, KN-162HD, KN-168HD)

Модели семейства

KN-402HD4 видеовхода.

Видеовход	4 × BNC
Видеовыходы	1 × BNC, 1 × VGA, 1 × HDMI
Раскладка	1 / 4 / Zoom
Запись (960H / D1 / CIF), к/с	100
Аудиовход	4 × BNC
Аудиовыход	1 × BNC
Тревожные вход/выход	4 / 2
Жёсткий диск	2 × HDD, до 8 Тб
Потребление	10 Вт
Габариты, вес	360x250x44 мм, 1.5 кг

KN-802HD8 видеовходов.

Видеовход	8 × BNC
Видеовыходы	1 × BNC, 1 × VGA, 1 × HDMI
Раскладка	1 / 4 / 9 / Zoom
Запись (960H / D1 / CIF), к/с	200
Аудиовход	4 × BNC
Аудиовыход	1 × BNC
Тревожные вход/выход	4 / 2
Жёсткий диск	2 × HDD, до 8 Тб
Потребление	10 Вт
Габариты, вес	360x250x44 мм, 2 кг

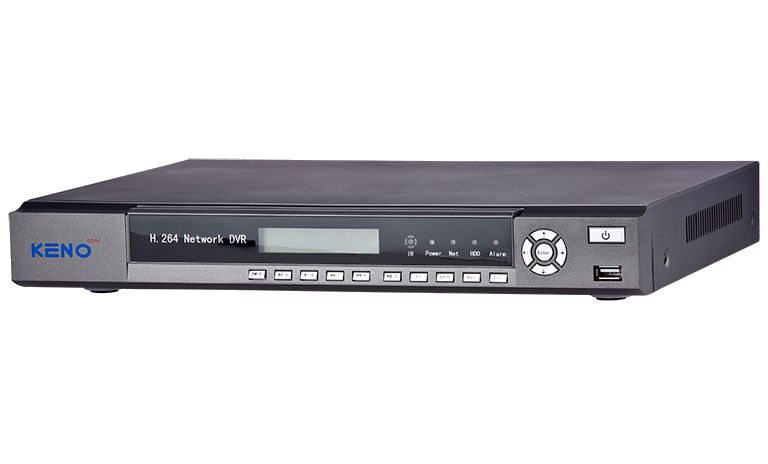

KN-162HD16 видеовходов, 2 HDD.

Видеовход	16 × BNC
Видеовыходы	1 × BNC, 1 × VGA, 1 × HDMI
Раскладка	1 / 4 / 9 / 16 / Zoom
Запись (960H / D1 / CIF), к/с	400
Аудиовход	4 × BNC
Аудиовыход	1 × BNC
Тревожные вход/выход	16 / 3
Жёсткий диск	2 × HDD, до 8 Тб
Потребление	15 Вт
Габариты, вес	360x250x44 мм, 2.5 кг

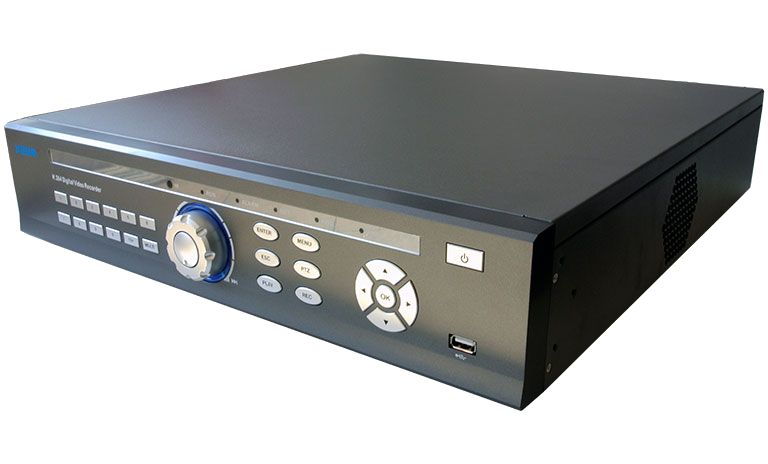

KN-168HD16 видеовходов, 8 HDD.

Видеовход	16 × BNC
Видеовыходы	1 × BNC, 1 × VGA, 1 × HDMI
Раскладка	1 / 4 / 9 / 16 / Zoom
Запись (960H / D1 / CIF), к/с	400
Аудиовход	16 × BNC
Аудиовыход	1 × BNC
Тревожные вход/выход	16 / 3
Жёсткий диск	8 × HDD, до 32 Тб
Потребление	35 Вт
Габариты, вес	440x450x90 мм, 7.5 кг

Как это работает и подключается

Вход: IP-адрес по умолчанию 192.168.1.188, по умолчанию имя admin, пароль пустой (так сказано в руководстве по P2P).
Запись: ручной режим, по расписанию, по детекции движения, смешанный. Поиск: по времени, по событию, по файлам.
PTZ: RS-485, Pelco-D и Pelco-P. Порты A и B регистратора — к A и B декодера; при нескольких декодерах параллельно A и B ставят резистор 120 Ом.
Удалённо: клиент VSC, IE, мобильный телефон, P2P. Резервное копирование на USB-флешку или переносной HDD.

Монтаж

Жёсткий диск: отвёртка крестовая, снять верхнюю металлическую крышку (два винта по краям), закрепить диски, подключить кабели питания и данных, закрыть крышку.
Использовать только рекомендованные производителем диски. При первом запуске диски форматируются — данные на них пропадают.
Не подавать питание до окончания установки; не переворачивать; ничего не ставить сверху. Температура −20…+55 °C, влажность 10%~90%.
Питание — 12 В (по задней панели). В таблице руководства указаны DC12V/3A и AC 100~240 V, 50/60 Гц; соответствие моделям при извлечении потеряно.

Примеры

Аналоговые камеры на небольшом объекте

KN-402HD и KN-802HD: 4 и 8 видеовходов, два диска до 8 Тб.

Большой архив

KN-168HD: 8 дисков до 32 Тб.

Частые вопросы

Какая скорость записи?

960H(944×576) / D1(704×576) / CIF(352×288) по таблице руководства: 100 к/с у KN-402HD, 200 к/с у KN-802HD, по 400 к/с у KN-162HD и KN-168HD.

Есть ли выход на монитор?

BNC, VGA и HDMI; отображение 704 x 576 в реальном времени.

Нюансы и грабли

Режим «Video Parameters» меняет параметры прямо на IP-камере и работает только по протоколу KENO, с частью камер по ONVIF.
Предзапись, детектор движения и тревога при саботаже работают только если их поддерживает IP-камера.
