KN-70A, KN-70G, KN-70H, KN-71P — мониторы IP-домофона KENO

Внутренние мониторы IP-домофона KENO: питание 12 В DC, сеть через коммутатор, 8 входов сигнализации. KN-71P — с внешней телефонной трубкой. Один основной монитор и до 5 дополнительных.

IP-мониторы домофона KENO (KN-70A, KN-70G, KN-70H, KN-71P)

Модели семейства

KN-70AМонтаж на металлический кронштейн, общий с KN-70G.

Питание	внешний источник 12 В постоянного тока
Порт сигнализации	8 входов (ALM) с общими GND
Сеть	сетевой порт к коммутатору
Тестовый порт	есть
Монтаж	металлический кронштейн на коробку 86

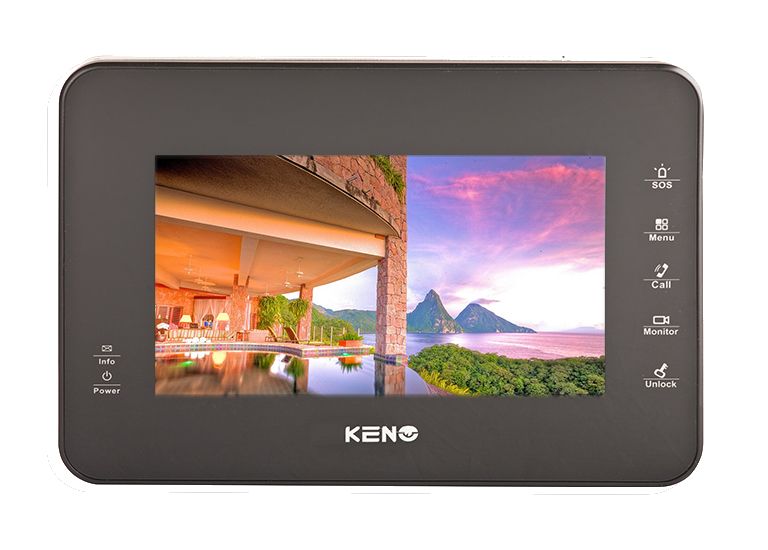

KN-70GМонтаж как у KN-70A.

Питание	внешний источник 12 В постоянного тока
Порт сигнализации	8 входов (ALM) с общими GND
Сеть	сетевой порт к коммутатору
Тестовый порт	есть
Монтаж	металлический кронштейн на коробку 86

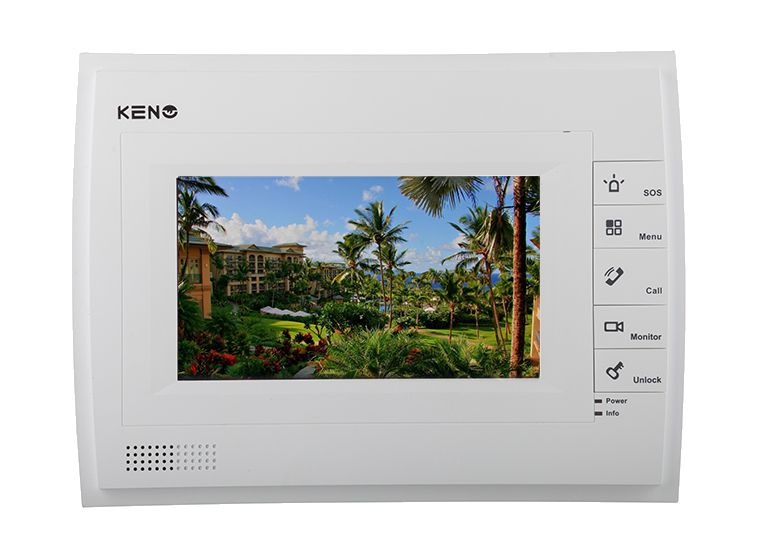

KN-70HСвой кронштейн, крепёж: 3 самореза ST3×18 и 2 винта M4×30.

Питание	внешний источник 12 В постоянного тока
Порт сигнализации	8 входов (ALM) с общими GND
Сеть	сетевой порт к коммутатору
Тестовый порт	есть
Монтаж	кронштейн на коробку 86

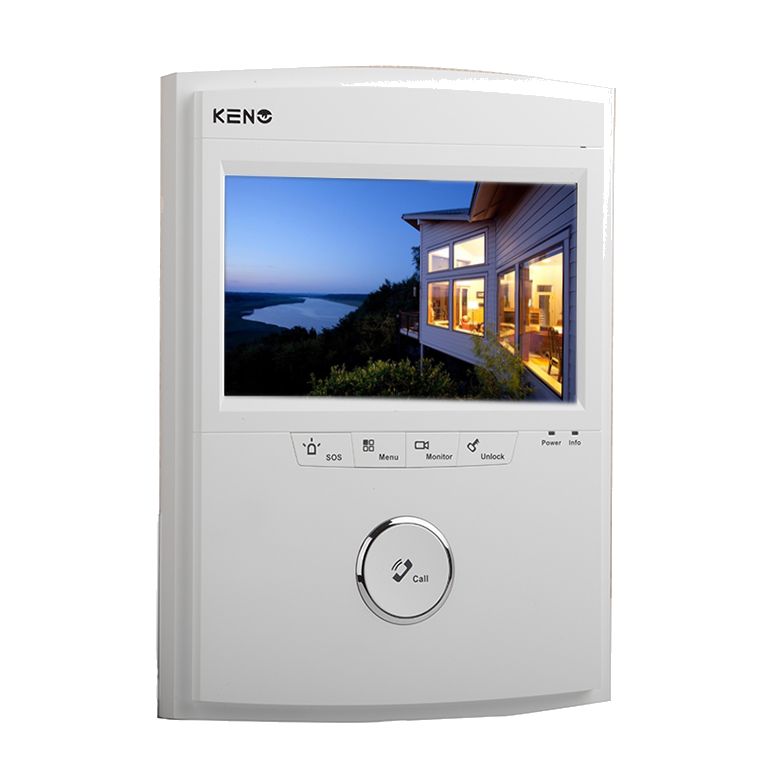

KN-71PС внешней телефонной трубкой.

Питание	внешний источник 12 В постоянного тока
Порт сигнализации	8 входов (ALM) с общими GND
Сеть	сетевой порт к коммутатору
Тестовый порт	есть
Порт телефонной трубки	внешняя трубка (только KN-71P)
Монтаж	металлический кронштейн на коробку 86, кронштейн трубки — к левому пазу монитора

Как это работает и подключается

Система: вызывная панель и монитор соединены через коммутатор сетевым кабелем; питание панели и монитора — адаптер 12 В DC.
Параметры проекта основного монитора (пароль 002236): вкладка «Монитор» — номер комнаты; вкладка «Сеть» — IP, маска, шлюз; IP основного монитора вписывается в поле «Панели».
Дополнительный монитор: в вкладке «Монитор» кнопкой «Главный» переключить на дополнительный, задать номер комнаты (например, 102-1) и IP основного монитора.
Вызывная панель (в этом же руководстве): IP по умолчанию 192.168.1.110, admin / admin; в локальных настройках формат видео WVGA, в LAN-конфигурации — «Групповой звонок», затем перезагрузить панель.

Монтаж

Кабель панель — монитор: неэкранированная витая пара UTP Cat5e/Cat6, для 0…50 м подходит, для 50…100 м — только с сопротивлением 10 Ом/100 м; более 100 м не рекомендуется.
Силовой кабель от адаптера до панели: до 30 м — 17, 18 или 20 AWG; 30…100 м — 18 или 17 AWG (20 AWG не подходит). Перед включением проверить полярность «+» и «−».
Монтаж: кронштейн крепится винтами к коробке 86 в стене, затем монитор заводится на кронштейн и сдвигается вниз до фиксации; снять — инструментом в отверстие сдвинуть устройство вверх.
Избегать прямых солнечных лучей, дождя, мощного электромагнитного воздействия и огня.

Примеры

Квартира с несколькими мониторами

В системе не больше 1 основного и 5 дополнительных мониторов; основному задают номер комнаты (например, 102), дополнительным — 102-1 и т. д.

Частые вопросы

Сколько мониторов в одной квартире?

Не больше 1 основного и 5 дополнительных.

Сколько занимает запуск?

Около 2 минут после подачи питания на панель и монитор.

Нюансы и грабли

В списке устройств панели не оставлять проверочный номер комнаты (например, 9999 или 9901) — удалить.
Дальность по кабелю 18,8 Ом/100 м свыше 50 м не подходит: брать кабель 10 Ом/100 м.
