KN-CE202V2812 и KN-CM202V2812 — 2 Мп уличные IP-камеры с ИК до 40м

Всепогодная IP-камера 2 Мп с ручным вариообъективом 2.8~12 мм и ИК до 40м. CE202 питается от DC 12 В или PoE 802.3af, CM202 — от DC 12 В или пассивного PoE.

Уличные IP-камеры KENO 2 Мп с вариообъективом 2.8~12 мм (корпус 113,2 × 78,9 × 203,3)

Модели семейства

KN-CE202V2812Питание DC 12 В или PoE 802.3af.

Матрица	1/2,9” SONY EXMOR IMX323 (2.19 Мегапикселей)
Объектив	2.8~12mm (3.0MP) F1.4 с ИК коррекцией, ручная настройка
Угол обзора	Г: 110° (широкий) ~ 30° (узкий)
ИК-подсветка	ИК прожектор OSRAM IR LED III (850нм) до 40м
Основной поток	1080P / 720P / D1 (1 ~ 25 к/с)
Питание	DC 12 В ±15%, PoE (802.3af)
Потребление	не более 6Вт
Температура	-40°C ... +60°C, 10% ... 90%
Степень защиты	IP67, грозозащита TVS8000В
Габариты / вес	113.2(Ш) × 78.9(В) × 203.3(Д), 0,6кг

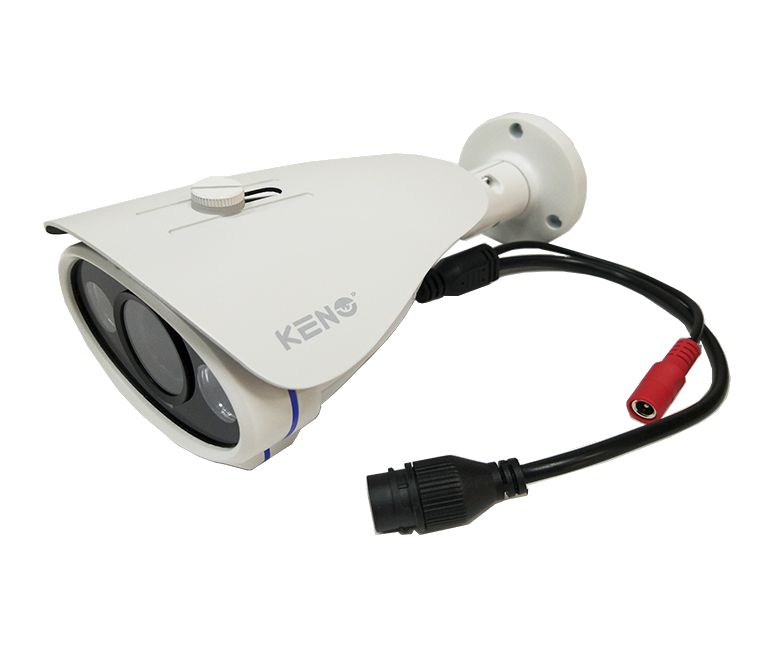

KN-CM202V2812Тот же корпус, но вместо 802.3af — пассивный PoE.

Матрица	1/2,9” SONY EXMOR IMX323 (2.19 Мегапикселей)
Объектив	2.8~12mm (3.0MP) F1.4 с ИК коррекцией, ручная настройка
Угол обзора	Г: 110° (широкий) ~ 30° (узкий)
ИК-подсветка	ИК прожектор OSRAM IR LED III (850нм) до 40м
Основной поток	1080P / 720P / D1 (1 ~ 25 к/с)
Питание	DC 12 В ±15%, Passive PoE (4,5 [-12~17В] / 7,8 [+12~17В])
Потребление	не более 6Вт
Температура	-40°C ... +60°C, 10% ... 90%
Степень защиты	IP67, грозозащита TVS8000В
Габариты / вес	113.2(Ш) × 78.9(В) × 203.3(Д), 0,6кг

Как это работает и подключается

Сжатие H.265 / H.264 (H/M/B); второй поток D1 / VGA / CIF (1 ~ 25 к/с); поток 32K ~ 8192Kbps, авто.
Сеть RJ-45 (10/100Base-T); протоколы TCP/IP, IPv4/v6, HTTP, HTTPS, FTP, DNS, DHCP, PPPoE, RTP, RTSP, SNMP v.1/v.2, SSL, QoS, UDP, NTP, IGMP, ICMP; ONVIF 2.6 (17.06), Profile-S/G/T.
Режимы изображения: BLC / DWDR / Slow Shutter, «Антитуман», «Коридор», стабилизация изображения, 2DNR / 3DNR; день/ночь — электромеханический ИК-фильтр.
Общее руководство «IP камера KENO. Сетевой интерфейс» (2015 г.): веб-интерфейс, по умолчанию IP 192.168.1.188, порт данных 5050, HTTP 80, HTTPS 4433.

Монтаж

Вход: IP-адрес по умолчанию 192.168.1.188, логин admin, пароль пустой — сменить при первом входе в веб-интерфейс.
Веб-интерфейс по общему руководству запросит установку ActiveX; если не установилось само — поставить вручную.
Комплект: камера, паспорт, трафарет для отверстий, CD с ПО, шестигранный ключ, комплект крепежа, индивидуальная упаковка.
Класс I по защите от поражения током (ГОСТ 12.2.007.0-75).

Примеры

Двор, парковка, фасад

Угол по горизонтали регулируется вручную в диапазоне 110° ~ 30°, ИК-подсветка до 40м, рабочий диапазон -40°C ... +60°C.

Камера без аналитики и звука

Аналитика — система IVS; аудио, тревога, видеовыход и слот карты памяти в паспорте отмечены «-».

Частые вопросы

Чем CM202 отличается от CE202?

Только схемой PoE: у CM202 пассивный PoE (4,5 [-12~17В] / 7,8 [+12~17В]), у CE202 — 802.3af. Питание DC 12 В ±15% у обеих.

Есть ли слот карты памяти?

В паспорте отмечено «-».

Нюансы и грабли

У CM202V2812 пассивный PoE: по паспорту питание на жилах 4,5 и 7,8 с полярностью (-12~17В на 4,5; +12~17В на 7,8). Это не 802.3af — с обычным PoE-коммутатором не путать.
Общее руководство (2015 г.) описывает сразу все устройства серии, включая PTZ, 3G, WiFi и HDD (паспорт камеры — ред. 3a, 2018 г.): чего нет в паспорте, того в камере нет.
Пароль по умолчанию пустой — обязательно задать при первом входе.
Потребление до 6Вт: на порт PoE закладывать с запасом.

Документация

KENO — паспорт KN-CE202V2812, ред. 3a, 2018
KENO — общее руководство «IP камера KENO. Сетевой интерфейс»
KENO — паспорт KN-CM202V2812
