KN-CE406A2812 и KN-CE506A2812 — уличные IP-камеры с вариообъективом 2.8-12 мм и ИК до 50м
Два исполнения в одном корпусе с ИК-подсветкой до 50м. CE406A2812 — 4 Мп с моторизованным объективом, IVS-аналитикой, звуком и тревожными входом/выходом; CE506A2812 — 5 Мп на STARVIS.
Модели семейства
KN-CE406A28124 Мп, моторизованный объектив 2.8~12 мм, звук, тревожные вход/выход, BNC, IK08.
| Матрица | 1/2,8” Progressive Scan CMOS (КМОП), SONY STARVIS IMX335 |
| Объектив | Моторизированный 2.8~12mm (6.0MP RICOM) F1.6, автофокусировка и панорамирование |
| Угол обзора | по горизонтали 104° - 29°, по вертикали 55° - 17°, по диагонали 125° - 34° |
| ИК-подсветка | управляемый ИК прожектор OSRAM IR LED II (850нм) до 50м |
| Основной поток | 4MP (2K) / 3MP / 1080P / 960P / 720P / D1 (1 ~ 25 к/с) |
| Аудио / тревога / видео | вход 1 / выход 1, G.711A/M/Mu / G.726; тревога 1 вход / 1 выход; BNC 1 (1.0Vp-p, 75 Ом) |
| Карта памяти | microSD/SDHC/SDXC до 128Гб |
| Питание | DC 12 В ±25%, PoE (802.3af) Class 3 / Class 4, не более 15Вт |
| Степень защиты | IP66/IP67, антивандальное исполнение IK08 (10 Дж) |
| Габариты / вес | 102,5 × 87,4 × 265 мм (Ш×В×Д), 0,8кг |

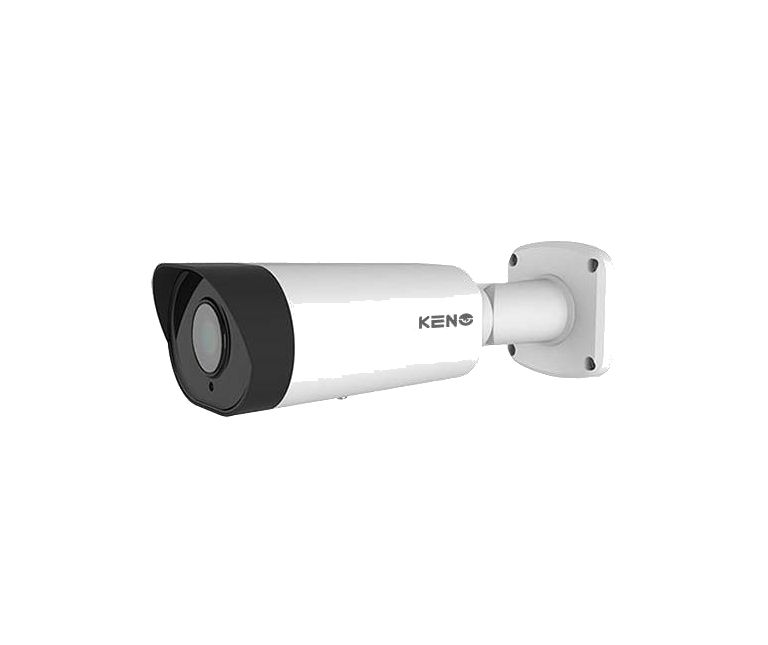

KN-CE506A28125 Мп, объектив 2.8-12 мм, P2P, карта microSD, без аудио и тревог в паспорте.
| Матрица | 1/2,8” SONY STARVIS IMX335 (5.14 Мегапикселей) |
| Объектив | 2.8-12mm (6.0MP) F1.6~2.8 с ИК коррекцией |
| Угол обзора | Г: 98° (широкий) ~ 26° (узкий) |
| ИК-подсветка | управляемый ИК прожектор OSRAM IR LED II (850нм) до 50м |
| Основной поток | 5M (1 ~ 20 к/с) / 4MP / 3MP / 1080P (1 ~ 25 к/с) |
| Аналитика | детектор движения / саботаж |
| Карта памяти | Микро SD, макс. 128GB |
| Питание | DC 12 В ±25%, PoE (802.3af), не более 8Вт |
| Степень защиты | IP66/IP67, грозозащита до TVS4000В (земля — корпус) |
| Габариты / вес | 102,5 × 87,4 × 265 мм (Ш×В×Д), 0,8кг |
Как это работает и подключается
- Сжатие HEVC H.265+ / H.265 / H.264+ / H.264 (H/M/B); у CE406A2812 ещё MJPEG. Второй поток у CE406A2812 — D1/CIF, третий — 720P (1 ~ 25 к/с); у CE506A2812 второй поток D1 / 640x360 (1 ~ 25 к/с). Поток 32K ~ 8192Kbps, авто.
- Сеть RJ-45 (10/100Base-T). CE406A2812: ONVIF (PROFILE S, PROFILE G), HTTP API (CGI, ISAPI, JSON), IPv6, 802.1X. CE506A2812: ONVIF 2.6, Profile-S/G, P2P VSSweb.net / Vssmobile / Smart IMS3, язык интерфейса — русский / английский.
- У обеих камер на корпусе есть кнопка сброса.
- Аналитика 406-й серии: периметр — до 4 правил, вторжение — до 2 правил (по инструкции по интеллектуальным функциям).
Монтаж
- Вход: IP-адрес по умолчанию 192.168.1.86, логин admin, пароль 123456 (оба паспорта).
- Питание DC 12 В ±25% или PoE (802.3af); CE406A2812 — Class 3 / Class 4 и потребление до 15Вт, CE506A2812 — до 8Вт.
- Температура -40°C ... +50°C (холодный старт), влажность 10% ... 90%.
- В комплекте: камера, паспорт, трафарет для монтажа, индивидуальная упаковка, влагозащитный колпачок LAN порта, комплект крепежа.
- CE506A2812: паспорт требует заземления — на специальный винт, корпус или кронштейн камеры.
Примеры
Периметр и въезд с подстройкой кадра
Моторизованный объектив CE406A2812 с автофокусировкой и панорамированием: угол меняется от 104° до 29° по горизонтали.
Охранная аналитика на камере
В CE406A2812 заявлены детектор движения, детектор лиц, периметр / пересечение / вторжение в область, похищенный / оставленный предмет. Отдельная инструкция описывает фильтр, периметр, вторжение, оставленный/похищенный предмет, заполнение, подсчёт, ограждение, нахождение объекта, направленное движение, лицо, сдвиг, смещение, пятно.
Частые вопросы
Чем отличаются 406 и 506?
406: 4 Мп, моторизованный объектив, аудио 1/1, тревога 1/1, BNC, IK08, потребление до 15Вт. 506: 5 Мп, STARVIS IMX335, P2P, до 8Вт.
Какая ИК-дальность?
До 50м у обеих моделей, подсветка управляемая.
Нюансы и грабли
- В аналитике 406-й серии периметр и вторжение не работают одновременно с детектором движения: сначала выключите детектор движения, потом включайте нужную функцию. Интеллектуальные функции имеют приоритет над детектором движения.
- Потребление CE406A2812 до 15Вт при PoE Class 3 / Class 4 — проверяйте бюджет порта коммутатора.
- Пароль по умолчанию 123456 — сразу менять.
- В паспорте CE506A2812 нет строк про аудио, тревожные вход/выход и видеовыход — не рассчитывайте на них, в CE406A2812 они есть.
- Заземление: паспорт CE506A2812 прямо требует, работа без заземления может привести к отказу в гарантийном обслуживании.
