KN-CE406A3310 и KN-CE406V3310 — уличные 4 Мп IP-камеры с ИК до 50-60м

Тяжёлая уличная камера 4 Мп в корпусе 98 × 96 × 265 с аудио, тревожными входами и BNC-выходом. Паспорт — на A3310 с моторизованным объективом 2.8~12 мм.

IP-камеры KENO 406 серии 3310 (корпус 98 × 96 × 265, серия GREEN)

Модели семейства

KN-CE406A3310 (2.8-12mm)4 Мп, моторизованный объектив 2.8~12 мм, ИК до 60м, звук, тревога 2/1, BNC.

Матрица	1/3” OV4689 OmniBSI-2™ (4.1 Мегапикселей)
Объектив	Моторизированный 2.8~12mm (4.0MP ZL) F1.4, автофокусировка и панорамирование
Угол обзора	Г: 114° (широкий) ~ 29.5° (узкий)
ИК-подсветка	управляемый ИК прожектор OSRAM IR LED III (850нм) до 60м
Основной поток	4MP (1 ~ 20 к/с), 3MP/1080P/960P/720P/D1 (1 ~ 25 к/с)
Аудио / тревога / видео	вход 1 / выход 1, G.711A/M/Mu / G.726; тревога 2 входа / 1 выход; BNC 1 (1.0Vp-p, 75Ом)
Карта памяти	Микро SD, макс. 128GB
Питание	DC 12 В ±10%, PoE (802.3af), не более 10Вт
Степень защиты	IP67, грозозащита до TVS8000В
Габариты / вес	98 × 96 × 265 мм (Ш×В×Д), 1,2кг

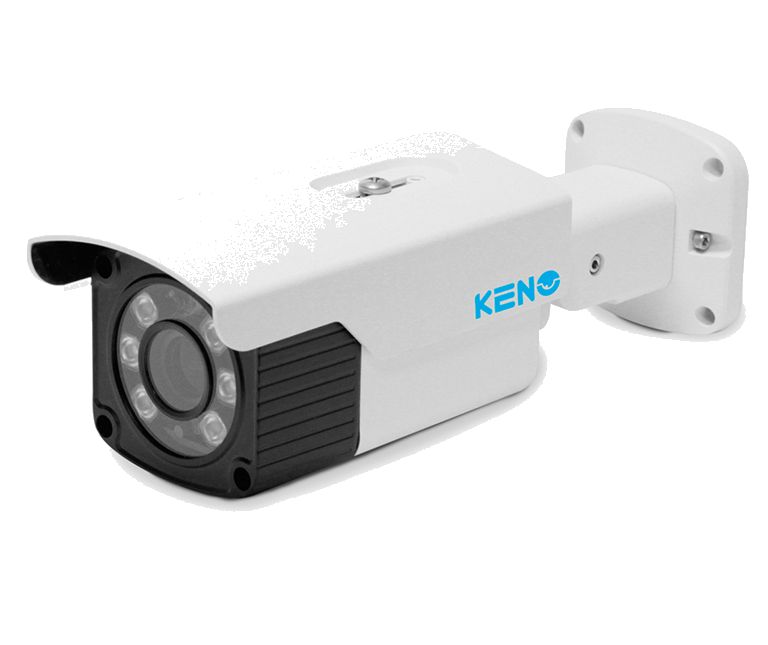

KN-CE406V3310 / A3310 (3.3 - 10.5мм, краткое руководство)Тот же корпус; краткое руководство описывает исполнения с объективом 3.3 - 10.5мм.

Матрица	1/3”, 4.0 Megapixel OV4689 CMOS
Эффективные пиксели	2592(H) х 1520(V)
Объектив	3.3 - 10.5мм, светосила 1/3” F1.4: одно исполнение моторизованное с автофокусом, другое с ручным управлением
ИК-подсветка	ИК диоды III поколения до 50м
Звук / тревога	G.711A, 1 вход / 1 выход; тревога 2 входа / 1 выход; RS485
Сеть	RJ-45 (10/100Base-T), до 10 пользователей
Потребление	<10Вт
Температура	-40°C~+50°C (в одной колонке -40°C~+70°C), 10%~90%
Габариты / вес	98 × 96 × 265 мм, 1.2кг

Как это работает и подключается

Сжатие HEVC H.265 / H.264 (H/M/B) / Mjpeg; второй поток D1/CIF, третий — 720P (1 ~ 18 к/с); битрейт 32K ~ 8192Kbps, авто.
ONVIF 2.4, Profile-S/G; сеть RJ-45 (10/100Base-T), протоколы TCP/IP, IPv4/v6, HTTP, HTTPS, FTP, DNS, DHCP, PPPoE, RTP, RTSP, SNMP, SSL, QoS, UDP, NTP, IGMP, ICMP.
Краткое руководство: подключение — видео выход (CVBS), питание 12В, аудио вход / выход, тревожные входы 1, 2, тревожный выход и RS485; сервис COM порт, кнопка сброса настроек.
Аналитика в краткой версии: пересечение линий, определение объекта; подробно — в отдельной инструкции по интеллектуальным функциям 406-й серии: периметр до 4 правил, вторжение до 2 правил.

Монтаж

Вход: IP-адрес по умолчанию 192.168.1.86, логин admin; по паспорту пароль 123456; краткое руководство также даёт пользователя user.
Программа быстрой конфигурации «KENO Device Manager» находит камеру в сети и меняет IP; работает, пока камера и ПК в одной подсети. Порт в программе должен совпадать с TCP-портом в веб-интерфейсе.
Питание DC 12 В ±10% или PoE (802.3af), потребление до 10Вт (<10Вт в краткой версии).
В комплекте: камера, паспорт, «Быстрый старт», индивидуальная упаковка, CD, шестигранный ключ, влагозащитный колпачок LAN порта, комплект крепежа.
Для IE: снизить уровень безопасности для ActiveX и плагинов, затем установить плагин по ссылке в веб-интерфейсе и перезапустить браузер (руководство пользователя KENO IPC).

Примеры

Удалённый периметр

ИК-подсветка до 60м (по паспорту A3310), аналитика IVS: детектор лиц, периметр / движение (10 режимов).

Камера с тревожной автоматикой

Тревога 2 входа / 1 выход, аудио 1 вход / 1 выход: к камере можно подключить внешний датчик и исполнительное устройство.

Частые вопросы

Чем V3310 отличается от A3310?

Краткое руководство описывает два исполнения с объективом 3.3 - 10.5мм — с моторизованным приводом и автофокусом и с ручным управлением. Паспорт A3310 — моторизованный 2.8~12mm.

Есть ли у камеры выход на монитор?

Да, BNC 1.0Vp-p, 75Ом (по паспорту).

Нюансы и грабли

В паспорте A3310 во вводном абзаце написано «объектив с фиксированным фокусным расстоянием», а в таблице — моторизованный 2.8~12mm. Верной считайте таблицу: там же указаны автофокусировка и панорамирование.
Краткое руководство и паспорт описывают разные поколения: 3.3 - 10.5мм и ИК до 50м в руководстве, 2.8~12mm и ИК до 60м в паспорте. Сверяйте с маркировкой камеры.
Нельзя включить периметр или вторжение при включённом детекторе движения — сначала выключить детектор движения (инструкция по интеллектуальным функциям).
Потребление до 10Вт: учитывайте бюджет PoE-порта.
Пароль 123456 — сменить при вводе.
