KN-CE206F36 v2, CE206F36-WIFI v2, CE406F36, CE506F36 — малые цилиндрические IP-камеры
Компактные уличные камеры KENO с фиксированным объективом 3.6 мм и ИК-подсветкой: 2 Мп (в том числе с Wi-Fi), 4 Мп с аналитикой и 5 Мп на матрице STARVIS.
Модели семейства
KN-CE206F36 v22 Мп, без аналитики, звука и тревожных входов.
| Матрица | 1/2,7” OmniPixel®3-HS OV2735 (2.07 Мегапикселей) |
| Объектив | 3.6mm YT0036A (5.0MP) F1.4 |
| Угол обзора по горизонтали | 93° |
| ИК-подсветка | ИК прожектор (850нм) до 25м |
| Основной поток | 1080P/960P/720P/D1 (1 ~ 25 к/с) |
| Питание | DC 12 В ±25%, PoE (802.3af) |
| Потребление | не более 3Вт |
| Габариты | 64 × 64 × 154 мм (Ш×В×Д), 0.35 кг |
| Степень защиты | IP67, грозозащита до TVS4000В |

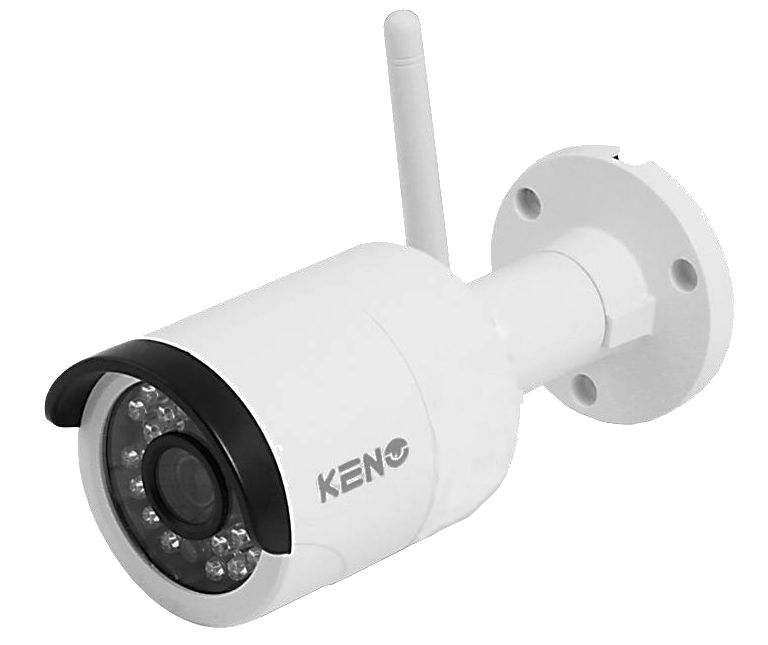

KN-CE206F36-WIFI v2Та же камера с Wi-Fi 802.11b/g/n, без PoE.
| Матрица | 1/2,7” OmniPixel®3-HS OV2735 (2.07 Мегапикселей) |
| Объектив | 3.6mm YT0036A (5.0MP) F1.4 |
| Основной поток | 1080P/960P/720P/D1 (1 ~ 20 к/с) |
| Wi-Fi | IEEE802.11b/g/n, 2.4GHz~2.4835GHz, до 80м в прямой видимости |
| Скорость Wi-Fi | 11b: 11Mbps; 11g: 54Mbps; 11n: 150Mbps |
| Шифрование Wi-Fi | 64/128-bit WEP; WPA/WPA2; WPA-PSK/WPA2-PSK; WPS |
| Питание | DC 12 В ±10% |
| Потребление | не более 3Вт |
| Габариты | 64 × 64 × 154 мм (Ш×В×Д), 0.35 кг |
| Степень защиты | IP67, грозозащита до TVS4000В |

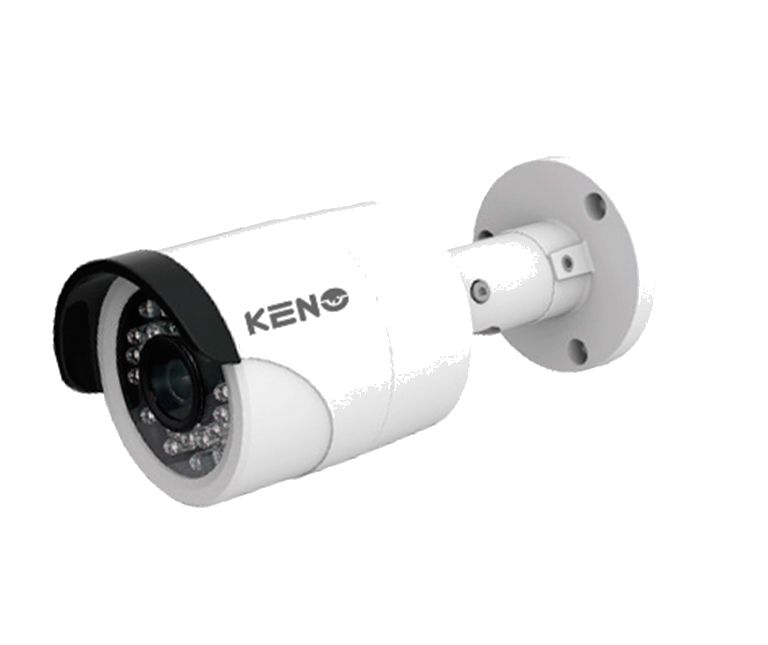

KN-CE406F364 Мп, аналитика IVS (детектор лиц, периметр / движение).
| Матрица | 1/3” OV4689 OmniBSI-2™ (4.1 Мегапикселей) |
| Объектив | 3.6mm (4.0MP ZL) F1.4 |
| Угол обзора по горизонтали | 90.5° |
| ИК-подсветка | управляемый ИК прожектор OSRAM IR LED II (850нм) до 20м |
| Основной поток | 4MP/3MP/1080P/960P/720P/D1 (1 ~ 25 к/с) |
| Питание | DC 12 В ±25%, PoE (802.3af) |
| Потребление | не более 3Вт |
| Габариты | Ø 64 × 154 (В) мм, 0.35 кг |
| Степень защиты | IP67, грозозащита до TVS8000В |
KN-CE506F365 Мп, матрица SONY STARVIS IMX335.
| Матрица | 1/2,8” SONY STARVIS IMX335 (5.14 Мегапикселей) |
| Объектив | 3.6mm (6.0MP) F1.6 |
| Угол обзора по горизонтали | 84° |
| ИК-подсветка | управляемый ИК прожектор OSRAM IR LED II (850нм) до 30м |
| Основной поток | 5M (1 ~ 20 к/с) / 4MP /3MP / 1080P (1 ~ 25 к/с) |
| Питание | DC 12 В ±15%, PoE (802.3af) |
| Потребление | не более 4Вт |
| Габариты | Ø 64 × 154 (В) мм, 0.35 кг |
| Степень защиты | IP66/IP67, грозозащита до TVS4000В |
Как это работает и подключается
- Сжатие: у CE206F36 v2 — HEVC H.265 / H.264 / Mjpeg; у CE406F36 и CE506F36 — HEVC H.265+ / H.265 / H.264+ / H.264; Wi-Fi-исполнение — HEVC H.265 / H.264 / Mjpeg.
- Второй поток: CE206F36 v2 — D1/CIF (1 ~ 25 к/с); CE406F36 — D1/CIF (1 ~ 20 к/с), третий поток 720P; CE506F36 — D1 / 640x360 (1 ~ 25 к/с). Битрейт 32K ~ 8192Kbps, авто.
- Сеть RJ-45 (10/100Base-T), протоколы TCP/IP, IPv4/v6, HTTP, HTTPS, FTP, DNS, DHCP, PPPoE, RTP, RTSP, SNMP, SSL, QoS, UDP, NTP, IGMP, ICMP; ONVIF Profile-S/G (у CE406F36 — ONVIF 2.4, у остальных 2.6).
- У CE506F36 в паспорте заявлены P2P (VSSweb.net / Vssmobile / Smart IMS3), детектор движения / саботаж и язык интерфейса русский / английский.
- Аудио, тревожные входы, видеовыход и карта памяти у CE206F36 v2 и CE406F36 — «нет». Для CE506F36 и Wi-Fi-исполнения этих строк в паспорте нет.
Монтаж
- Вход: IP-адрес по умолчанию 192.168.1.86, логин admin, пароль 123456 (по паспортам CE206F36 v2, WIFI v2, CE406F36, CE506F36). Пароль сразу сменить.
- Питание: PoE (802.3af) или DC 12 В; у Wi-Fi-исполнения допуск по питанию DC 12 В ±10%, PoE нет.
- Паспорт CE506F36 требует заземления: на специальный винт, корпус или кронштейн камеры.
- Рабочая температура -40°C ... +50°C, влажность 10% ... 90%; у CE406F36 и CE506F36 — «холодный старт».
- В комплекте: камера, паспорт, индивидуальная упаковка, влагозащитный колпачок LAN порта, комплект крепежа; у CE206F36 v2 и CE406F36 ещё «Быстрый старт» и CD; у CE506F36 — трафарет для монтажа; у Wi-Fi-исполнения — Wi-Fi антенна.
- Для входа в веб-интерфейс руководство пользователя KENO IPC предлагает Internet Explorer, при запросе — установить плагин по ссылке и перезапустить браузер.
Примеры
Небольшой объект без сложной аналитики
KN-CE206F36 v2: 2 Мп, питание DC 12 В или PoE (802.3af), потребление не более 3Вт — подходит, когда нужна простая дешёвая точка.
Камера без кабеля до коммутатора
KN-CE206F36-WIFI v2 подключается по Wi-Fi 802.11b/g/n, дальность до 80м в прямой видимости; питание только DC 12 В, PoE у неё нет.
Детектор лиц или периметр
В паспорте KN-CE406F36 заявлена система видеоаналитики IVS: детектор лиц, периметр / движение (10 режимов).
Частые вопросы
Какой адрес и пароль по умолчанию?
192.168.1.86, admin / 123456 — по паспортам этих четырёх исполнений.
Есть ли в этих камерах слот под карту памяти и звук?
У CE206F36 v2 и CE406F36 в паспорте стоит «нет» по аудио, тревоге, видеовыходу и карте памяти.
Чем отличается WIFI-исполнение?
Wi-Fi IEEE802.11b/g/n, 2.4GHz~2.4835GHz, до 80м в прямой видимости; питание DC 12 В ±10% без PoE; основной поток до 20 к/с.
Нюансы и грабли
- Wi-Fi-исполнение питается только от DC 12 В ±10%, PoE в паспорте не указан. Антенна идёт в комплекте.
- Габариты в разных документах расходятся. Паспорта: 64 × 64 × 154 мм (Ш×В×Д) у CE206F36 v2 и WIFI v2, Ø 64 × 154 (В) у CE406F36 и CE506F36, вес 0.35 кг. Краткое руководство старой редакции CE206F36 / CE406F36: 69*69*155 мм, вес 0.53кг, потребление <5.5Вт. Ориентируйтесь на паспорт своей партии.
- ИК-дальность разная: CE206F36 v2 — до 25м, WIFI v2 — до 20-25м, CE406F36 — до 20м, CE506F36 — до 30м. Не делайте проект по самому большому значению.
- Уровень грозозащиты в паспортах разный: TVS4000В у CE206F36 v2, WIFI v2 и CE506F36, TVS8000В у CE406F36.
- Аналитика в паспортах заметно разная: у CE206F36 v2 «нет», у CE406F36 — IVS, у CE506F36 — детектор движения / саботаж. Подбирайте модель под задачу до покупки.
Документация
- KENO — паспорт KN-CE406F36
- KENO — краткое руководство KN-CE406F36
- KENO — руководство пользователя KENO IPC
- KENO — паспорт KN-CE206F36 v2
- KENO — паспорт KN-CE206F36-WIFI v2
- KENO — паспорт KN-CE506F36
- KENO — краткое руководство KN-CE206F36 / KN-CE406F36 (старая редакция)
