KN-CE84V2812, KN-CE84V3616, KN-CE84V5050 — уличные камеры 720p с ИК 40-50 м
Уличные камеры 720p (800 – 1200 ТВЛ) с вариофокальным объективом и ИК-подсветкой 3-го поколения; три объектива: 2,8 - 12, 3,6 - 16 и 5,0 - 50 мм.
Модели семейства
KN-CE84V2812Объектив 2,8 - 12 мм.
| Матрица | 1/3’’ Sony IMX138 |
| DSP | FH 8520 |
| Объектив | 2,8 - 12 мм |
| ИК-подсветка | 2 диода, 40-50 м |
| Чувствительность | цвет 0,1 лк / F1.2; ч/б 0,01 лк / F1.2; 0 лк (ИК вкл) |
| Видеовыход | 1Vp-p композитный (75Ω) |
| Питание | DC 12В ±5% |
| Энергопотребление с ИК | 7,5 Вт |
| Степень защиты / температура | IP66, -40C … +50C |
| Разрешение | 1305 x 1049 пикс; 800 - 1200 твл (720p) |

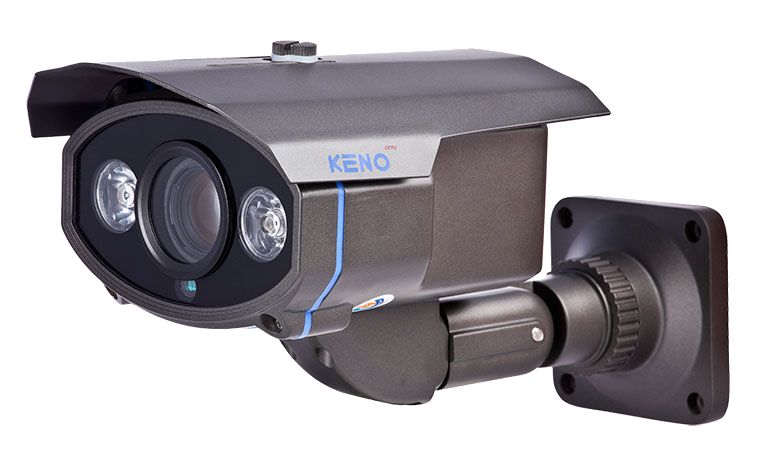

KN-CE84V3616Объектив 3,6 - 16 мм.
| Матрица | 1/3’’ Sony IMX138 |
| DSP | FH 8520 |
| Объектив | 3,6 - 16 мм |
| ИК-подсветка | 2 диода, 40-50 м |
| Чувствительность | цвет 0,1 лк / F1.2; ч/б 0,01 лк / F1.2; 0 лк (ИК вкл) |
| Видеовыход | 1Vp-p композитный (75Ω) |
| Питание | DC 12В ±5% |
| Энергопотребление с ИК | 7,5 Вт |
| Степень защиты / температура | IP66, -40C … +50C |
| Разрешение | 1305 x 1049 пикс; 800 - 1200 твл (720p) |
KN-CE84V5050Объектив 5,0 - 50 мм.
| Матрица | 1/3’’ Sony IMX138 |
| DSP | FH 8520 |
| Объектив | 5,0 - 50 мм |
| ИК-подсветка | 2 диода, 40-50 м |
| Чувствительность | цвет 0,1 лк / F1.2; ч/б 0,01 лк / F1.2; 0 лк (ИК вкл) |
| Видеовыход | 1Vp-p композитный (75Ω) |
| Питание | DC 12В ±5% |
| Энергопотребление с ИК | 7,5 Вт |
| Степень защиты / температура | IP66, -40C … +50C |
| Разрешение | 1305 x 1049 пикс; 800 - 1200 твл (720p) |
Как это работает и подключается
- Разрешение 800 – 1200 ТВЛ (720p); видеосигнал 1Vp-p композитный (75Ω).
- OSD-меню вызывается пятью клавишами под крышкой на задней панели камеры или выносным пультом (зависит от модификации): MENU — вход, вверх/вниз и влево/вправо — навигация.
- Меню IMAGE: 3D-NR (авто / ручной, степень от 0 до 15), IRIS, AE MODE, WB (AWB-PRO, AWB-TEMPORA, AWB-AI, AWB-GW, AWB-CCT), IMAGE ENHANCE, MIRROR, FLIP, BRIGHTNESS, ZOOM IN; день/ночь; приватные зоны; обнаружение движения; PAL / NTSC.
Монтаж
- Комплект: камера, кронштейн, шестигранник, руководство, изоляционный материал, дюбель 4 шт., шуруп 4 шт., пакет силикагеля, разъём питания, трафарет для монтажа, BNC разъём.
- Исполнение позволяет монтировать камеру на улице без гермокожухов и устройств подогрева; корпус дюралюминиевый, IP66.
- Подавать только DC 12В±5%; ИК-подсветка — интеллектуальная.
- Язык OSD-меню — китайский или английский. Области приватных зон и движения задаются в пределах 1280 × 720.
Примеры
Въезд и периметр
Объективы 2,8 - 12, 3,6 - 16 и 5,0 - 50 мм, подсветка до 40-50 м, энергопотребление с ИК 7,5 Вт.
Частые вопросы
Какое питание нужно?
DC 12В ±5%, постоянное напряжение.
Гарантия?
Руководство обещает ремонт или замену в течение 1-го года со дня покупки при условии соблюдения правил.
Нюансы и грабли
- Питание только постоянное 12В, с соблюдением полярности: неверное подключение может повредить камеру или нарушить её работу (предупреждение руководства).
- Не направляйте объектив на прямой солнечный свет и другие яркие источники — это может повредить камеру, даже выключенную.
- Рядом с источниками мощных электромагнитных полей (например, радиотелефон) видеосигнал может искажаться помехами.
- Не подключайте несколько устройств к одному блоку питания, во избежание перегрузки.
- При монтаже шнура питания и выходов оставьте запас для лёгкого доступа при обслуживании.
Документация
- KENO — краткое руководство KN-CE84V2812 / V3616 / V5050
