KN-CE94V2812, KN-CE94V6022, KN-CE94V5050 — уличные камеры AHD 720p с ИК 40-50 м

Уличные камеры AHD 1280x720 с вариофокальным объективом и ИК-подсветкой 3-го поколения до 40-50 м; три исполнения по объективу: 2,8 - 12, 6,0 - 22 и 5,0 - 50 мм.

Модели семейства

KN-CE94V2812Объектив 2,8 - 12 мм.

Матрица	1/3’’ Sony IMX238
DSP	NXP2131
Объектив	2,8 - 12 мм
ИК-подсветка	2 диода, 40-50 м
Чувствительность	цвет 0,1 лк / F1.2; ч/б 0,01 лк / F1.2; 0 лк (ИК вкл)
Видеовыход	1Vp-p композитный (75Ω)
Питание	DC 12В ±5%
Энергопотребление с ИК	7,5 Вт
Степень защиты / температура	IP66, -40C … +50C
Разрешение	1305 x 1049 пикс; AHD 1280x720 (720p), аналог 800 – 1200 ТВЛ (944x576)

KN-CE94V6022Объектив 6,0 - 22 мм.

Матрица	1/3’’ Sony IMX238
DSP	NXP2131
Объектив	6,0 - 22 мм
ИК-подсветка	2 диода, 40-50 м
Чувствительность	цвет 0,1 лк / F1.2; ч/б 0,01 лк / F1.2; 0 лк (ИК вкл)
Видеовыход	1Vp-p композитный (75Ω)
Питание	DC 12В ±5%
Энергопотребление с ИК	7,5 Вт
Степень защиты / температура	IP66, -40C … +50C
Разрешение	1305 x 1049 пикс; AHD 1280x720 (720p), аналог 800 – 1200 ТВЛ (944x576)

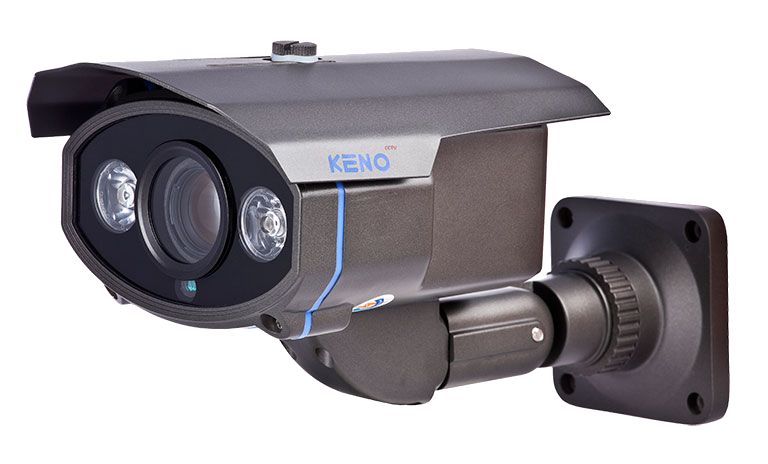

KN-CE94V5050Объектив 5,0 - 50 мм.

Матрица	1/3’’ Sony IMX238
DSP	NXP2131
Объектив	5,0 - 50 мм
ИК-подсветка	2 диода, 40-50 м
Чувствительность	цвет 0,1 лк / F1.2; ч/б 0,01 лк / F1.2; 0 лк (ИК вкл)
Видеовыход	1Vp-p композитный (75Ω)
Питание	DC 12В ±5%
Энергопотребление с ИК	7,5 Вт
Степень защиты / температура	IP66, -40C … +50C
Разрешение	1305 x 1049 пикс; AHD 1280x720 (720p), аналог 800 – 1200 ТВЛ (944x576)

Как это работает и подключается

Разрешение: аналог 800 – 1200 ТВЛ (944x576); AHD 1280x720 (720p).
OSD-меню вызывается пятью клавишами под крышкой на задней панели камеры или выносным пультом (зависит от модификации): MENU — вход, вверх/вниз и влево/вправо — навигация.
Меню: LENS (ручная диафрагма / авто DC), EXPOSURE (затвор, АРУ, накопление SENS-UP от 2Х до 30Х, яркость, D-WDR, антитуман), BACKLIGHT (BLC, HSBLC до 4 зон), баланс белого, день/ночь (по датчику / по матрице / цвет / чб), 2DNR и 3DNR, движение и приватные зоны до 4 зон, RS485, формат видео PAL/NTSC.

Монтаж

Комплект: камера, кронштейн, шестигранник, руководство, изоляционный материал, дюбель 4 шт., шуруп 4 шт., пакет силикагеля, разъём питания, трафарет для монтажа, BNC разъём.
Исполнение позволяет монтировать камеру на улице без гермокожухов и устройств подогрева; корпус дюралюминиевый, IP66.
Подавать только DC 12В±5%; ИК-подсветка — интеллектуальная. В режиме Ч/Б в меню можно отстроить пятно подсветки и мощность ИК.

Примеры

Дальний план

Объективы 6,0 - 22 и 5,0 - 50 мм для дальних планов, подсветка 40-50 м.

Частые вопросы

Какое питание нужно?

DC 12В ±5%, постоянное напряжение.

Гарантия?

Руководство обещает ремонт или замену в течение 1-го года со дня покупки при условии соблюдения правил.

Нюансы и грабли

Питание только постоянное 12В, с соблюдением полярности: неверное подключение может повредить камеру или нарушить её работу (предупреждение руководства).
Не направляйте объектив на прямой солнечный свет и другие яркие источники — это может повредить камеру, даже выключенную.
Рядом с источниками мощных электромагнитных полей (например, радиотелефон) видеосигнал может искажаться помехами.
Не подключайте несколько устройств к одному блоку питания, во избежание перегрузки.
При монтаже шнура питания и выходов оставьте запас для лёгкого доступа при обслуживании.
