KN-CS560F28-AI и KN-CS560A2713-AI — уличные 5 Мп IP-камеры серии AI ISP

Уличные 5 Мп камеры серии AI ISP на NOVATEK NT98560 с NPU 1.2Tops: ИК и тёплый белый свет, аналитика и звук на борту. Два исполнения — объектив 2.8 мм и 2.7-13.5 мм.

Модели семейства

KN-CS560F28-AIОбъектив 2.8 мм.

Матрица	1/2.7” SmartSens SC530AI ISP (5 МП)
Эффективные пиксели	2884(Г) × 1624(В)
Объектив	YTOT 2.8мм (6.0MP) F1.6
Угол обзора	Г: 111°, В: 58°, Д: 132°
DORI	Д: 63.6м, О: 25.4м, Р: 12.7м, И: 6.4м
ИК-подсветка (белый тёплый до 40м)	ИК до 40м
Основной поток	5МП (2880x1620) / 4МП (2560x1440) / 1080P (1 ~ 25 к/с)
Потребление (макс.)	не более 5.5Вт
Карта памяти	Микро SD, макс. 256GB (exFAT)
Габариты Д×В×Ш / вес	224 × 77 × 76 мм, 0,76кг

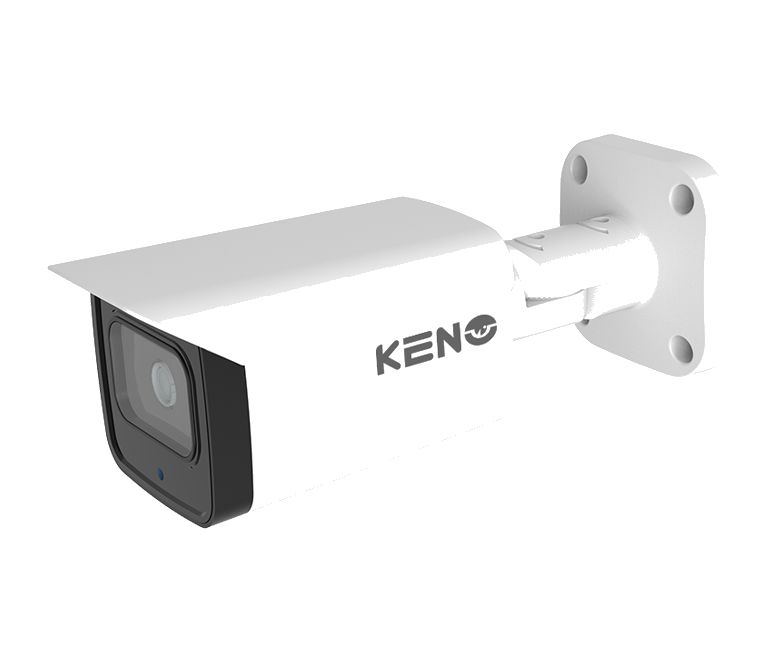

KN-CS560A2713-AIОбъектив 2.7-13.5 мм.

Матрица	1/2.7” SmartSens SC530AI ISP (5 МП)
Эффективные пиксели	2884(Г) × 1624(В)
Объектив	YTOT 2.7-13.5мм (6.0MP) F1.6
Угол обзора	Г: 114° ~ 32°, В: 58° ~ 17°, Д: 138° ~ 36°
DORI	Д: 64 ~ 210м, О: 25.6 ~ 84м, Р: 12.8 ~ 42м, И: 6.4 ~ 21м
ИК-подсветка (белый тёплый до 40м)	ИК до 50м
Основной поток	5МП (2880x1620) / 4МП (2560x1440) / 1080P (1 ~ 25 к/с)
Потребление (макс.)	не более 6.5Вт
Карта памяти	Микро SD, макс. 256GB (FAT)
Габариты Д×В×Ш / вес	244 × 77 × 76 мм, 0,83кг

Как это работает и подключается

Подсветка: управляемый ИК / WLED прожектор / гибридный режим. Переключение день/ночь — электромеханический ИК-фильтр.
Сжатие AI HEVC, H.265+ / H.265 / H.264+ / H.264; второй поток D1 / CIF, третий — 720Р (1 ~ 25 к/с).
Протоколы: ONVIF 2.6, Profile-S/G/T, P2P / CMS, KENO LINK / KENO SVMS; язык интерфейса — русский / английский.
Подключение до 20 пользователей, исходящий поток до 80М. Сеть RJ-45 (10/100Base-T).
Звук и тревога: микрофон с АРУ и шумоподавлением, внешний вход / выход 1 / 1, динамик, интерком; G.711a, G.711Mu, G.726, G.726ASF; световая и звуковая тревога, 1 вход / 1 выход.
Компенсация засветки BLC / HLC / WDR 140дБ / антитуман; минимальная освещённость: цвет 0.005 Лк / F1.2, Ч/Б 0.0005 Лк.

Монтаж

Питание DC 12 В ±30% или PoE (802.3af). Рабочая температура — -40°C ... +50°C (холодный старт), влажность 10% ... 90%.
Корпус полностью металлический, степень защиты IP66/IP67, грозозащита до TVS8000В (земля — корпус).
Паспорт рекомендует монтажную коробку KN-HA130; в комплект она не входит. В комплекте: камера, паспорт, трафарет для монтажа, влагозащитный колпачок LAN порта, комплект крепежа.
Устройство должно быть заземлено: заземление — на специальный винт, корпус или кронштейн камеры.
Вход: IP-адрес по умолчанию 192.168.1.108, логин admin, пароль при первом входе задаётся при инициализации.

Примеры

Двор, парковка, периметр

Аналитика в паспорте: SMD (человек / транспорт), детектор лиц, умное обнаружение объектов, периметр / парковка, подсчёт, тепловая карта.

Ночная съёмка в цвете

Тёплый белый свет до 40м вместе с ИК-подсветкой; гибридный режим.

Частые вопросы

Какая ИК-дальность?

До 40м у F28 и до 50м у A2713; белый тёплый свет — до 40м у обеих.

Сколько пользователей подключается?

До 20, исходящий поток до 80М.

Нюансы и грабли

Работа без заземления может привести к отказу в гарантийном обслуживании — так сказано в паспорте.
Заводского пароля нет: камера требует инициализации при первом входе.
Габариты разные: F28 — 224 мм в длину, вес 0,76кг; A2713 — 244 мм, 0,83кг. Учитывайте при выборе кронштейна и коробки.
Потребление: F28 — макс. не более 5.5Вт, A2713 — не более 6.5Вт (без ИК/WLED у обеих — не более 2.8Вт). Закладывайте по максимуму, если включена подсветка.
Файловая система карты памяти в паспортах разная: exFAT у F28, FAT у A2713. Формат сверяйте с паспортом модели.
