KENO · IP-камеры

KN-DE206F36 v2, KN-DE406F28 V2, KN-DE506F28, KN-DE509F28 MIC — компактные уличные IP-камеры 2–5 Мп

Четыре уличные IP-камеры в корпусе Ø114,6 мм, высота около 88 мм, вес 0.28 кг: 2, 4 и 5 Мп, PoE 802.3af, ИК-подсветка, IP66–IP67. У DE509 MIC есть встроенный микрофон.

IP-камеры KENO в мини-корпусе 114,6 мм (DE206 / DE406 / DE506 / DE509)

Модели семейства

KN-DE206F36 v22 Мп, паспорт 2018 г., без аналитики, звука и карты памяти.

Матрица	1/2,7” OmniPixel3-HS OV2735 (2.07 Мп), 1920×1080
Объектив / угол	3.6 мм YT0036A (5.0MP) F1.4 с ИК коррекцией; Г 93°
Основной поток	1080P/960P/720P/D1, 1 ~ 25 к/с; HEVC H.265 / H.264 / Mjpeg
Подсветка	ИК прожектор (850 нм) до 25 м
Мин. освещённость	цвет 0.01 Лк / F1.2, Ч/Б 0.001 Лк, 0 Лк (ИК вкл.)
Питание / потребление	DC 12 В ±25%, PoE (802.3af); не более 4 Вт
Защита	IP67, грозозащита TVS4000В
Температура	-40°C ... +50°C, 10% ... 90%
Габариты / вес	114.6(Ш)88(В)114.6(Д) мм, 0.28 кг
Аналитика, звук, SD, тревога	нет

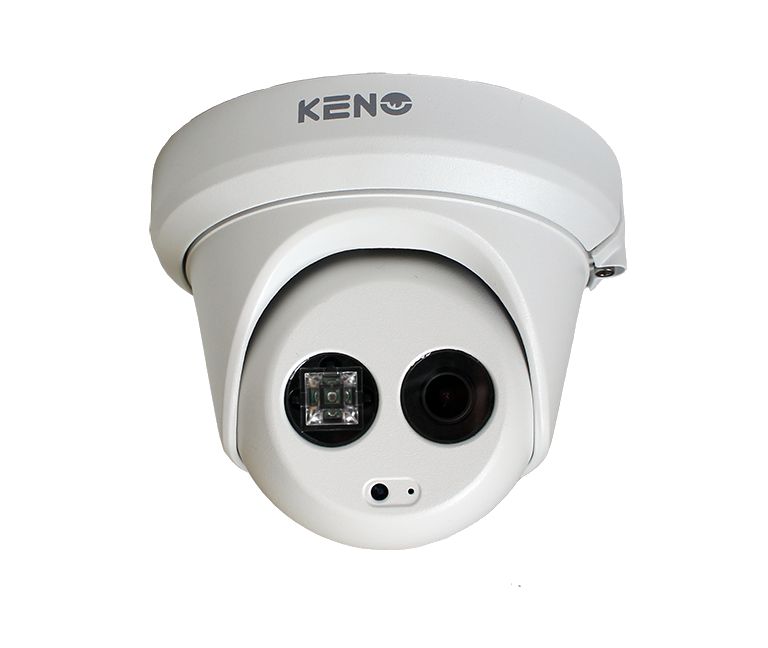

KN-DE406F28 V24 Мп, паспорт 2022 г., аналитика IVS.

Матрица	1/3” OV4689 OmniBSI-2 (4.1 Мп), 2688×1520
Объектив / угол	2.8 мм (6.0MP) F1.6 с ИК коррекцией; Г 100°
Основной поток	4MP / 3MP / 1080P, 1 ~ 25 к/с; HEVC H.265+ / H.265 / H.264+ / H.264
Подсветка	управляемый ИК прожектор OSRAM IR LED II (850 нм) до 30 м
Мин. освещённость	цвет 0.01 Лк / F1.2, Ч/Б 0.001 Лк
Питание / потребление	DC 12 В ±25%, PoE (802.3af); не более 4 Вт
Защита	IP66, грозозащита TVS4000В
Температура	-40°C ... +50°C (холодный старт), 10% ... 90%
Габариты / вес	Ø114.6 x 87.9 (В) мм, 0.28 кг
Аналитика	IVS: детектор лиц, периметр / движение (10 режимов)

KN-DE506F285 Мп, паспорт 2022 г., детектор движения и саботаж.

Матрица	1/2,8” SONY STARVIS IMX335 (5.14 Мп), 2616×1964
Объектив / угол	2.8 мм (6.0MP) F1.6 с ИК коррекцией; Г 102°
Основной поток	5M 1 ~ 20 к/с; 4MP / 3MP / 1080P 1 ~ 25 к/с; HEVC H.265+ / H.265 / H.264+ / H.264
Подсветка	управляемый ИК прожектор OSRAM IR LED II (850 нм) до 30 м
Мин. освещённость	цвет 0.01 Лк / F1.2, Ч/Б 0.001 Лк, SNR1s 0.33 Лк в Ч/Б
Питание / потребление	DC 12 В ±25%, PoE (802.3af); не более 4 Вт
Защита	IP66, грозозащита TVS4000В
Температура	-40°C ... +50°C (холодный старт), 10% ... 90%
Габариты / вес	Ø114.6 x 87.9 (В) мм, 0.28 кг
Аналитика	детектор движения / саботаж

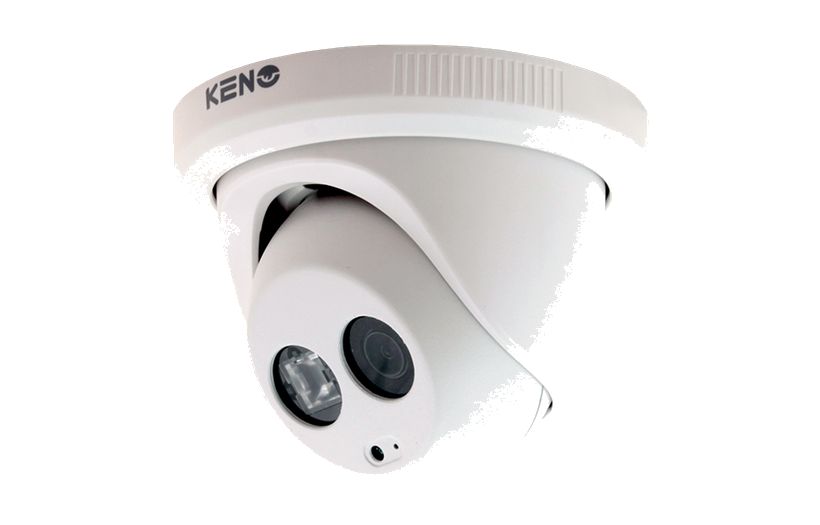

KN-DE509F28 MICТо же, что DE506F28, плюс микрофон; паспорт 2022 г.

Матрица	1/2,8” SONY STARVIS IMX335 (5.14 Мп), 2616×1964
Объектив / угол	2.8 мм (6.0MP) F1.6 с ИК коррекцией; Г 102°
Основной поток	5M 1 ~ 20 к/с; 4MP / 3MP / 1080P 1 ~ 25 к/с; HEVC H.265+ / H.265 / H.264+ / H.264
Подсветка	управляемый ИК прожектор OSRAM IR LED II (850 нм) до 30 м
Мин. освещённость	цвет 0.01 Лк / F1.2, Ч/Б 0.001 Лк, SNR1s 0.33 Лк в Ч/Б
Питание / потребление	DC 12 В ±25%, PoE (802.3af); не более 4 Вт
Защита	IP66, грозозащита TVS4000В
Габариты / вес	Ø114.6 x 87.9 (В) мм, 0.28 кг
Аналитика	детектор движения / саботаж
Звук	микрофон с АРУ и ШП, G.711 (a-law, μ-law)

Как это работает и подключается

Веб-доступ: Internet Explorer (элемент ActiveX и плагины), Firefox, Chrome. После входа камера предложит скачать плагин; после установки перезапусти браузер и войди заново (руководство KENO IPC).
Вкладки интерфейса: Live (видео), Playback (архив на SD-карте — для определённых моделей), Setup (настройка), Alarm (журнал тревог).
Сеть: RJ-45 (10/100Base-T), ONVIF 2.6 (у DE206 тоже), Profile S/G, CGI / API; у DE406 V2, DE506 и DE509 — P2P VSSweb.net / Vssmobile / Smart IMS3, интерфейс русский / английский.
Второй поток: D1/CIF у DE206, D1 / 640x360 у остальных (1 ~ 25 к/с).
Аналитика 406-й серии (отдельное руководство): фильтр объектов, периметр (до 4 правил), вторжение (до 2), оставленный / похищенный предмет (до 2), заполнение, подсчёт, ограждение (до 4), нахождение объекта, направленное движение, лицо, сдвиг, смещение, пятно.

Монтаж

Питание DC 12 В ±25% или PoE (802.3af); потребление не более 4 Вт.
Вход в веб: IP 192.168.1.86, логин admin, пароль 123456.
Устройство должно быть заземлено — на специальный винт заземления, корпус или кронштейн камеры. Такое требование есть в паспортах DE406 V2, DE506 и DE509; в паспорте DE206 v2 оно не приведено.
Руководство KENO IPC: при креплении на потолке проверь, что крепление выдерживает вертикальную нагрузку 50 Н; не направляй объектив на яркий свет и лазерное излучение.
В комплекте: камера, паспорт, трафарет для монтажа, влагозащитный колпачок LAN-порта, комплект крепежа.

Примеры

Простой уличный канал без звука

DE206F36 v2: 2 Мп, PoE, без аналитики и карты памяти — запись только на регистратор.

Охранный периметр на 4 Мп

DE406F28 V2 с IVS: детектор лиц и периметр / движение (10 режимов).

5 Мп со звуком

DE509F28 MIC со встроенным микрофоном; такая же камера без микрофона — DE506F28.

Частые вопросы

Чем DE509F28 MIC отличается от DE506F28?

Паспорта совпадают, кроме звука: у DE509 MIC микрофон с АРУ и ШП, G.711 (a-law, μ-law).

Есть ли PoE?

Да, PoE (802.3af) или DC 12 В ±25%.

Поддерживается ли карта памяти?

В паспорте DE206 v2 карта памяти указана «Нет»; в паспортах DE406 V2, DE506 и DE509 такой строки нет.

Нюансы и грабли

Без заземления производитель может отказать в гарантийном обслуживании — это прямо записано в паспорте.
Заводской пароль простой — 123456: поменяй при пусконаладке.
Интеллектуальные функции (периметр, вторжение, подсчёт, лицо и т.д.) и детектор движения одновременно не работают: если функция не включается, сначала отключи детектор движения. Приоритет у интеллектуальных функций.
IP66 у DE406 V2, DE506 и DE509, IP67 у DE206 v2 — не путайте при выборе для сырого места.
Аналитика в паспортах разная: у DE206 её нет совсем, у DE406 V2 — IVS, у DE506 / DE509 — детектор движения и саботаж. Инструкция по аналитике относится к 406-й серии.

Документация

KENO — руководство
KENO — паспорт
