KN-DS560F28-AI и KN-DS560A2713-AI — антивандальные купольные IP-камеры 5 Мп серии AI ISP

Купольные IP-камеры 5 Мп в металлическом корпусе Ø122×102 мм: ИК и тёплая белая подсветка до 40 м, PoE 802.3af, IK10, встроенная аналитика и интерком.

Модели семейства

KN-DS560F28-AIФиксированный объектив 2.8 мм, паспорт 2025 г.

Платформа и матрица	NOVATEK NT98560, NPU 1.2Tops; 1/2.7” SmartSens SC530AI ISP, 5 МП, 2884×1624 пикс.
Подсветка	управляемый ИК (850 нм) / WLED / гибридный режим; ИК до 40 м, белый тёплый до 40 м
Основной поток	5МП (2880x1620) / 4МП (2560x1440) / 1080P, 1 ~ 25 к/с
Питание	DC 12 В ±30%, PoE (802.3af)
Защита / температура	IP66/IP67, IK10 (20 Дж), TVS8000В; -40°C ... +50°C (холодный старт), 10% ... 90%
Объектив	YTOT 2.8 мм (6.0MP) F1.6 с ИК коррекцией
Угол обзора	Г 111°, В 58°, Д 132°
Мин. освещённость	цвет 0.003 Лк / F1.2, Ч/Б 0.0003 Лк
Потребление	без ИК/WLED не более 2.8 Вт, макс. не более 5.5 Вт
Габариты / вес	Ø122*102 мм, 0,49 кг

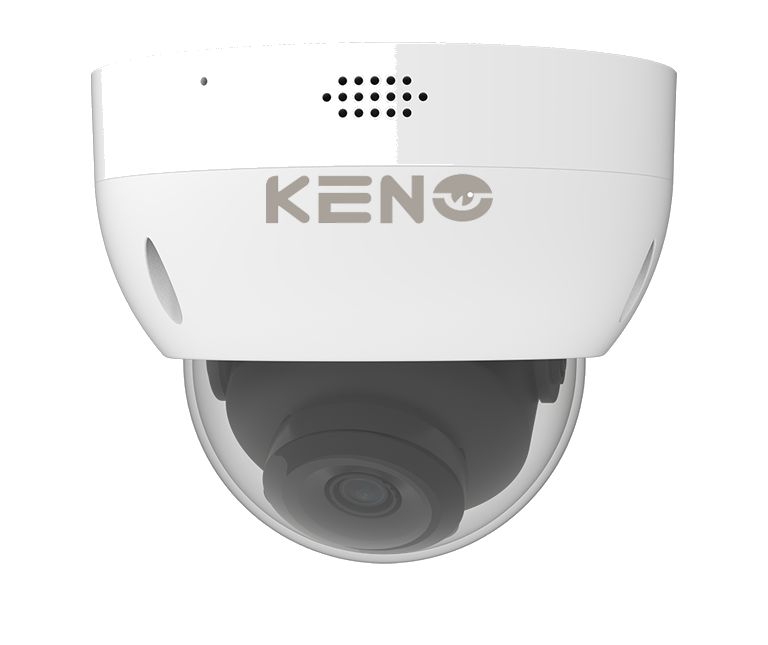

KN-DS560A2713-AIОбъектив 2.7-13.5 мм, паспорт 2025 г.

Платформа и матрица	NOVATEK NT98560, NPU 1.2Tops; 1/2.7” SmartSens SC530AI ISP, 5 МП, 2884×1624 пикс.
Подсветка	управляемый ИК (850 нм) / WLED / гибридный режим; ИК до 40 м, белый тёплый до 40 м
Основной поток	5МП (2880x1620) / 4МП (2560x1440) / 1080P, 1 ~ 25 к/с
Питание	DC 12 В ±30%, PoE (802.3af)
Защита / температура	IP66/IP67, IK10 (20 Дж), TVS8000В; -40°C ... +50°C (холодный старт), 10% ... 90%
Объектив	YTOT 2.7-13.5 мм (6.0MP) F1.6 с ИК коррекцией
Угол обзора	Г 114° ~ 32°, В 58° ~ 17°, Д 138° ~ 36°
Мин. освещённость	цвет 0.005 Лк / F1.2, Ч/Б 0.0005 Лк
Потребление	без ИК/WLED не более 2.8 Вт, макс. не более 6.5 Вт
Габариты / вес	Ø122*102 мм, 0,52 кг

Как это работает и подключается

Кодеки AI HEVC, H.265+ / H.265 / H.264+ / H.264; второй поток D1 / CIF, третий 720Р (1 ~ 25 к/с), битрейт 3K ~ 20480Kbps.
Сеть: RJ-45 (10/100Base-T), до 20 пользователей, исходящий поток до 80М. ONVIF 2.6, Profile S/G/T; P2P и облако — KENO LINK / KENO SVMS.
Аналитика по паспорту: SMD (человек / транспорт), детектор лиц, умное обнаружение объектов, периметр / парковка, подсчёт, тепловая карта.
Звук и тревога: микрофон с АРУ и ШП, внешний 1 вход / 1 выход аудио, динамик, интерком; 1 тревожный вход / 1 выход, световая и звуковая тревога.
Запись: microSD до 256GB, FTP, ANR. Интерфейс русский / английский.

Монтаж

Питание DC 12 В ±30% или PoE (802.3af). Закладывай максимум потребления: 5.5 Вт у F28 и 6.5 Вт у A2713.
Паспорт рекомендует монтажную коробку KN-HA120; в комплект поставки она не входит.
Устройство должно быть заземлено — на специальный винт заземления, корпус или кронштейн камеры.
Вход в веб: IP 192.168.1.108, логин admin.
В комплекте: камера, паспорт, трафарет для монтажа, влагозащитный колпачок LAN-порта, комплект крепежа.

Примеры

Двор, парковка, периметр

Паспорт заявляет аналитику SMD (человек / транспорт), периметр / парковка, подсчёт и тепловую карту; подсветка белая или ИК, режим выбирается.

Точка с голосовой связью

Микрофон, вход и выход аудио, динамик и интерком: камеру можно использовать как точку двусторонней связи.

Частые вопросы

Какая подсветка и на какую дальность?

Управляемый ИК 850 нм, белая тёплая WLED или гибридный режим; по паспорту до 40 м.

Есть ли PoE?

Да, PoE (802.3af) или питание DC 12 В ±30%.

Как называется серия?

В паспорте: сетевая камера видеонаблюдения серии AI ISP.

Нюансы и грабли

Без заземления производитель может отказать в гарантийном обслуживании — это прямо записано в паспорте.
Пароля «из коробки» нет: при первом входе камера требует инициализации устройства — задай пароль сразу и запиши.
F28 и A2713 отличаются оптикой: у A2713 фокусное 2.7-13.5 мм, углы и DORI даны диапазоном «широкий ~ узкий»; цифры F28 на A2713 не переносить.
Файловая система карты памяти по паспорту: exFAT у F28 и FAT у A2713 (обе до 256GB) — форматируй под свою модель.
