KN-PA130P(M), KN-PA130G — IP-вызывные панели домофона с камерой 1,3 Мп и считывателем Mifare
IP-вызывные панели KENO: камера CMOS 1,3 Mpx, кнопка вызова, считыватель Mifare, вандалозащитный корпус (ударный пластик у P, каленое стекло у G), Ethernet 10/100, питание 12В DC.
Модели семейства
KN-PA130P (KN-130P(М))Корпус из ударного пластика, подсветки нет; отдельной таблицы для M в руководстве нет.
| Процессор / ОС | TEXAS TiDavinci / LINUX OC |
| Камера | CMOS сенсор 1,3 Mpx (1280*960), H.264 |
| Подсветка | Нет (компенсация освещения в состоянии соединения) |
| Корпус | вандалозащитный, из ударного пластика |
| Тревожный вход | до 2 внешних датчиков, управление замком NC/NO |
| Сеть | Ethernet 10/100 Mbps |
| Питание | постоянное 10~15В; в ожидании ≤1W, при работе ≤5W |
| Условия эксплуатации | 10℃~+60℃ (в таком виде в руководстве) |
| Размеры | 141.0mm*100.0mm*16.8mm (Д*Ш*В) |
| Вес / архив | 0.6Кг; архив 128Мб |

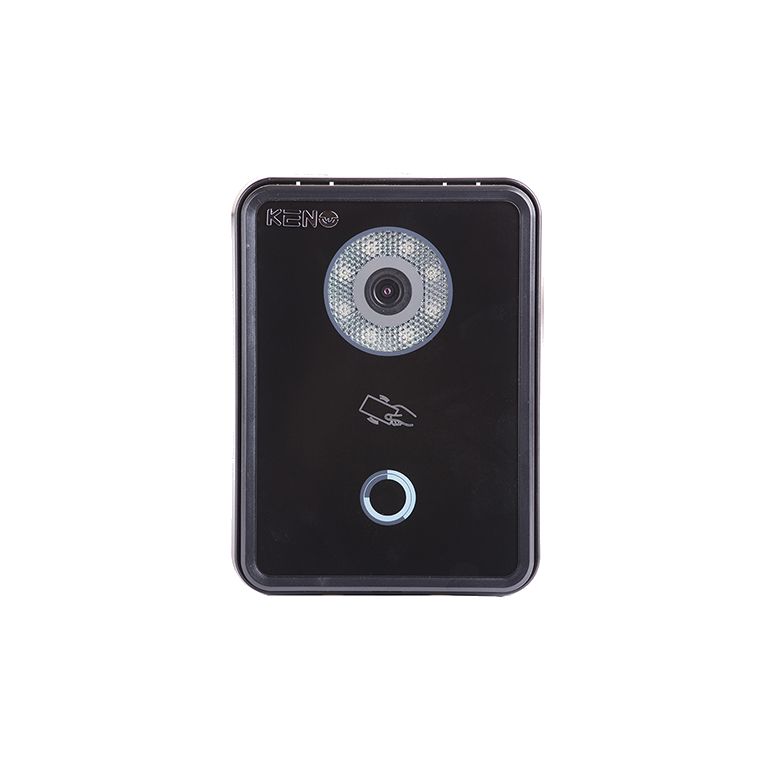

KN-PA130GКорпус из каленого стекла, видимая подсветка до 10м; для разблокировки нужен модуль управления доступом.
| Процессор / ОС | TEXAS TiDavinci / LINUX OC |
| Камера | CMOS сенсор 1,3 Mpx (1280*960), H.264 |
| Подсветка | Видимая, до 10м |
| Корпус | вандалозащитный, из каленого стекла |
| Тревожный вход | до 2 внешних датчиков, управление замком NC/NO |
| Сеть | Ethernet 10/100 Mbps |
| Питание | постоянное 10~15В; в ожидании ≤1W, при работе ≤5W |
| Условия эксплуатации | 10℃~+60℃ (в таком виде в руководстве) |
| Размеры | 141.0mm*100.0mm*16.8mm (Д*Ш*В) |
| Вес / архив | 0.6Кг; архив 128Мб |
Как это работает и подключается
- Система: вызывная панель и монитор соединены через коммутатор в древовидную структуру; источник питания панели и монитора — адаптер 12В постоянного тока.
- Первичная настройка: IP-адрес панели по умолчанию 192.168.1.110, учётная запись admin/admin; формат видео — WVGA (D1 704x576, WVGA 800x480); системное время — синхронизация с ПК.
- Список устройств: добавить номер комнаты (например, 102), короткий номер монитора создаётся автоматически; проверочный номер (9999 или 9901), если он в списке, удалить. В LAN-конфигурации включить «Групповой звонок» и перезагрузить панель.
- Карты Mifare привязываются в сетевом интерфейсе: «Считать карту», затем поднести карту к считывателю — звуковой сигнал означает успех (для KN-PA130G нужен модуль управления доступом).
- Функции: защита от вандализма (тревога при отрыве от стены), история вызовов — до 1124 записей, компенсация освещения в состоянии соединения.
Монтаж
- Кабель от панели до монитора: UTP Cat5e/Cat6 10Ом/100м — до 100м; 18,8Ом/100м — только до 50м; более 100м не рекомендуется.
- Силовой кабель от адаптера до панели: 20AWG — до 30м; 18AWG и 17AWG — до 100м. Перед подключением питания проверьте полярность «+» и «-».
- Замок, датчик двери, кнопку разблокировки подключают к панели, но панель их не питает.
- Электрозамок на P(M): «+» замка на «NO», «-» на «COM»; кнопка разблокировки — ALM 2 и GND; датчик двери — NC и COM.
- Монтаж: панель на коробку 86 винтами «b» M4×30, при необходимости на стену винтами «c», крышка фиксируется винтом «a» M3×6; на коробку 86/120 — через кронштейн.
Примеры
Подъезд с дежурным центром
Панель может вызывать диспетчерский центр в заданное время, вне этого окна кнопка вызывает монитор; время вызова центра задаётся на платформе или в сетевом интерфейсе панели.
Квартира с несколькими мониторами
Групповой вызов: в системе не больше 1 основного и 5 дополнительных мониторов.
Частые вопросы
Какой IP и пароль по умолчанию?
192.168.1.110, admin/admin.
Чем отличаются P и G?
Корпус (ударный пластик у P, каленое стекло у G) и подсветка (у G видимая, до 10м); G требует модуль управления доступом.
Нюансы и грабли
- В руководстве температура записана как «10℃~+60℃» — вероятно, потерян знак минус; уточняйте по паспорту перед установкой на улице.
- Для KN-PA130G разблокировка двери возможна только с модулем управления доступом, а замок подключается к нему; порт замка панели G идёт на модуль.
- После подачи питания подождите около 10 секунд, пока загорятся индикаторы, и около 60 секунд полной загрузки; запуск панели и монитора — около 2 минут.
- Напряжение на адаптере в руководстве указано с ошибкой («перем. тока» и 24В); рабочее питание панели — постоянное 10~15В, 12В.
Документация
- KENO — руководство по установке и настройке IP домофонов KENO (тот же документ в keno-kn-pa130m, keno-kn-pa130p)
