KN-SDE203X10, KN-SDE205X20, KN-SDE205X30 — всепогодные скоростные поворотные IP-камеры

Всепогодные поворотные IP-камеры KENO с оптическим зумом 10x, 23x и 33x, встроенной ИК-подсветкой до 100–180 м, IP67, питание DC 24В или PoE (802.3af/at).

Сетевые скоростные поворотные камеры KENO (KN-SDE203X10, KN-SDE205X20, KN-SDE205X30)

Модели семейства

KN-SDE203X102.49 Мп (IMX322), зум 10x, ИК до 100м, Ø149 x 291 мм, 4кг.

Матрица	1/2,8” SONY EXMOR IMX322 (2.49 Мегапикселей), 2000(Г) × 1241(В)
Мин. освещённость	Цвет 0.01 Лк / F1.2, Ч/Б 0.001 Лк, 0 Лк (ИК вкл.)
Объектив	4.7 ~ 47 мм (10х кратный оптический зум); угол 50.6° F1.6 (Широкий) - 6.1° F3.0 (Узкий)
ИК подсветка	OSRAM IR LED III (850нм) до 100м, SMART IR
Поворот / скорость	360°, наклон -2°-90°; вручную 0.1-200°/сек., по пресету 240°/сек.
PTZ	256 точек / 4 шаблона / 4 обходов
Поток	1080P/960P (1 ~ 25 к/с); H.264 / Mjpeg
Питание / потребление	DC 24В / 1.5A ±10%, PoE (802.3af/at); не более 14Вт (ИК выкл.), не более 30Вт (ИК вкл.)
Защита	IP67, IK8, грозозащита TVS8000В
Габариты / вес	Ø 149 x 291(В), 4кг

KN-SDE205X202.13 Мп (STARVIS IMX290), зум 23x, ИК до 180м, Ø216 x 380 мм, 7кг, IVS.

Матрица	1/2,8” SONY STARVIS IMX290 (2.13 Мегапикселей), 1945(Г) × 1109(В)
Мин. освещённость	Цвет 0.001 Лк / F1.2, Ч/Б 0.0001 Лк (ACG вкл.), 0 Лк (ИК вкл.)
Объектив	4.7 ~ 108 мм (23х кратный оптический зум) UHD Canon Lens; угол 55.8° F1.6 (Широкий) - 3.2° F4.4 (Узкий)
ИК подсветка	OSRAM IR LED III (850нм) до 180м, SMART IR
Поворот / скорость	360°, наклон -2°-90°; вручную 0.1-180°/сек., по пресету 200°/сек.
PTZ	256 точек / 4 шаблона / 8 обходов
Поток	H.265 / H.264 / Mjpeg; 1080P/960P (1 ~ 25 к/с), 720P/D1 (1 ~ 50 к/с)
Питание / потребление	DC 24В / 1.5A ±10%, PoE (802.3af/at); не более 14Вт (ИК выкл.), не более 30Вт (ИК вкл.)
Защита	IP67, IK8, грозозащита TVS8000В
Габариты / вес	Ø 216 x 380(В), 7кг

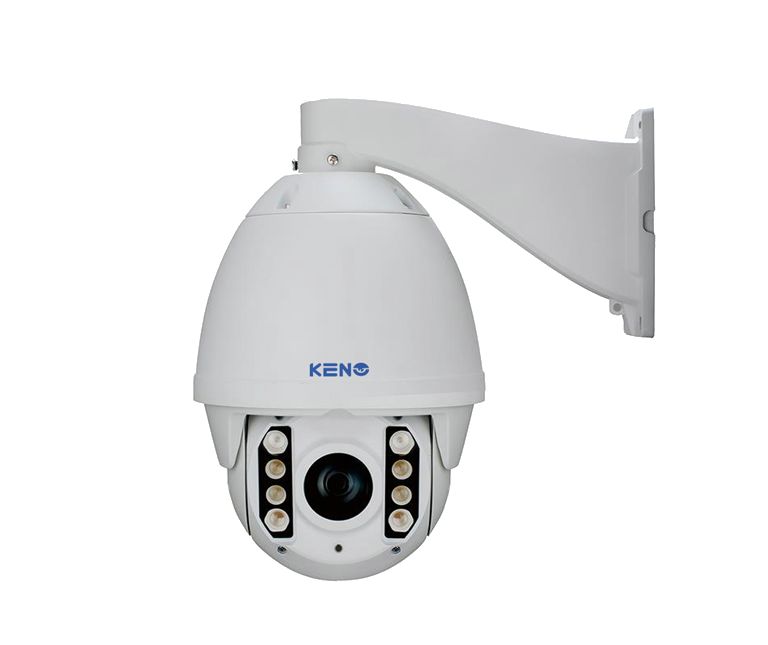

KN-SDE205X302.13 Мп (STARVIS IMX290), зум 33x, ИК до 180м, Ø216 x 380 мм, 7кг, IVS.

Матрица	1/2,8” SONY STARVIS IMX290 (2.13 Мегапикселей), 1945(Г) × 1109(В)
Мин. освещённость	Цвет 0.001 Лк / F1.2, Ч/Б 0.0001 Лк (ACG вкл.), 0 Лк (ИК вкл.)
Объектив	4.5 ~ 148.5 мм (33х кратный оптический зум) UHD Canon Lens; угол 59.8° F1.6 (Широкий) - 2.3° F4.4 (Узкий)
ИК подсветка	OSRAM IR LED III (850нм) до 180м (SMART IR)
Поворот / скорость	360°, наклон -2°-90°; вручную 0.1-180°/сек., по пресету 200°/сек.
PTZ	256 точек / 4 шаблона / 8 обходов
Поток	H.265 / H.264 / Mjpeg; 1080P/960P (1 ~ 25 к/с), 720P/D1 (1 ~ 50 к/с)
Питание / потребление	DC 24В / 1.5A ±10%, PoE (802.3af/at); не более 14Вт (ИК выкл.), не более 30Вт (ИК вкл.)
Защита	IP67, IK8, грозозащита TVS8000В
Габариты / вес	Ø 216 x 380(В), 7кг

Как это работает и подключается

Вход в веб-интерфейс: IP-адрес по умолчанию 192.168.1.188, логин admin, пароль по умолчанию пустой (по полному руководству); интерфейс просит поставить ActiveX — если не предложил, установить вручную.
PTZ-управление в веб-интерфейсе: восемь стрелок, AUTO для автопатрулирования, зум, фокус, диафрагма, скорость; пресеты (позиция), патруль, обходы и маршруты записываются и запускаются кнопками тут же на экране.
Обход: в меню «Обход» выбирается предустановленная точка, время нахождения и скорость перемещения, затем «Добавить»; точек можно добавить несколько.
По паспорту: сетевой интерфейс RJ-45 (10/100Base-T), ONVIF Profile-S/G, CGI / API; карта памяти Микро SD, макс. 128GB; у 205-х есть интеллектуальная видеоаналитика (IVS).

Монтаж

В комплекте: видеокамера, паспорт, инструкция «Быстрый старт», CD с ПО, шестигранный ключ, комплект крепежа и кронштейн (по 1 шт.).
Питание DC 24В / 1.5A ±10% либо PoE (802.3af/at); ИК выключен — потребление не более 14Вт, включен — не более 30Вт: закладывайте бюджет PoE по большему значению.
Рабочая температура -40°C ... +50°C; холодный старт при -40°C — с 30 мин. прогревом.

Примеры

Обзор площадки или парковки одной камерой

Камера поворачивается на 360° и имеет предустановки: 256 точек, 4 шаблона и обходы (4 у SDE203X10, 8 у SDE205X20 и SDE205X30); ИК-подсветка управляется автоматически по кратности зума (SMART IR).

Холодный старт

Запуск при -40°C возможен с прогревом всех систем и элементов в течение 30 мин.

Частые вопросы

Какой адрес и логин по умолчанию?

192.168.1.188, логин admin, пароль пустой; смена пароля при первом входе в веб-интерфейс.

Чем отличаются три модели?

Оптическим зумом: SDE203X10 — 10х (4.7 ~ 47 мм), SDE205X20 — 23х (4.7 ~ 108 мм), SDE205X30 — 33х (4.5 ~ 148.5 мм); у 205-х также ИК до 180м, матрица STARVIS IMX290 и корпус Ø 216 x 380(В).

Нюансы и грабли

Старое «Краткое руководство» для KN-SDE205X20 (в папке модели) даёт питание 12V DC и другие данные по объективу и массе — это более ранняя редакция; карточка построена по паспортам (24В / 1.5A или PoE).
Краткое руководство называет адрес по умолчанию то 192.168.1.188, то 192.168.1.88; паспорта и полное руководство — 192.168.1.188.
Пароль из коробки: в паспорте — «без пароля (изменение пароля при первом входе в WEB интерфейс)», в руководстве — пустой; смените при первом входе.

Документация

KENO — паспорт KN-SDE203X10
KENO — паспорт KN-SDE205X20
KENO — паспорт KN-SDE205X30
KENO — полное руководство по IP-камерам (веб-интерфейс, 2015)
