KN-SMART4/1-4P, KN-SMART8/1-4P, KN-SMART8/1-8P, KN-SMART16/1-8P — регистраторы со встроенным PoE

Серия сетевых регистраторов KENO с встроенным коммутатором PoE. Питание регистратора DC 48 В, камеры подключаются в порты PoE кабелем не длиннее 100 м.

Сетевые видеорегистраторы KENO SMART со встроенным PoE

Модели семейства

KN-SMART4/1-4PЗадняя панель общая с KN-SMART8/1-4P.

Питание	вход DC 48 В
Камеры	встроенный коммутатор с портами PoE; камера должна поддерживать питание PoE
Дальность до камеры	не более 100 м от каждой
Выходы	HDMI, VGA, композитный видеовыход; аудио вход/выход только для двусторонней связи

KN-SMART8/1-4PЗадняя панель общая с KN-SMART4/1-4P.

Питание	вход DC 48 В
Камеры	встроенный коммутатор с портами PoE; камера должна поддерживать питание PoE
Дальность до камеры	не более 100 м от каждой
Выходы	HDMI, VGA, композитный видеовыход; аудио вход/выход только для двусторонней связи

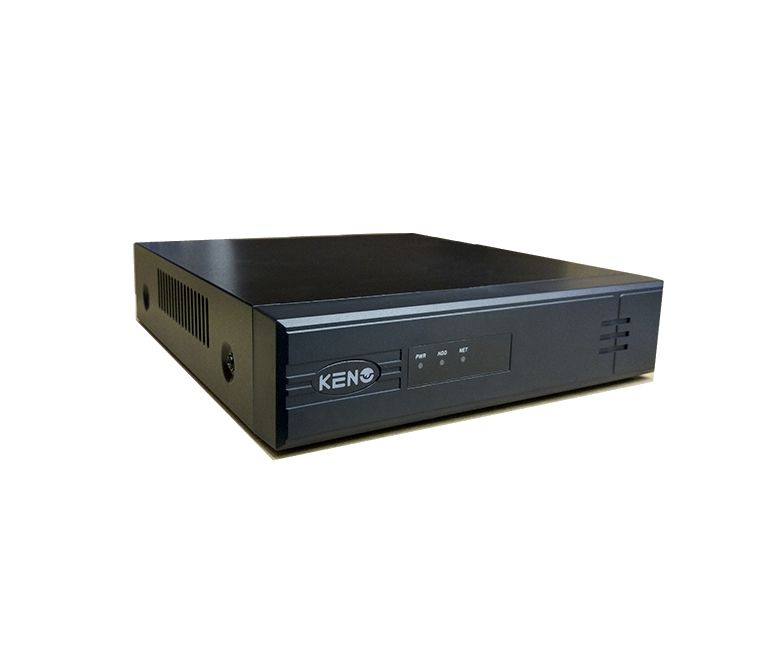

KN-SMART8/1-8PЗадняя панель общая с KN-SMART16/1-8P.

Питание	вход DC 48 В
Камеры	встроенный коммутатор с портами PoE; камера должна поддерживать питание PoE
Дальность до камеры	не более 100 м от каждой
Выходы	HDMI, VGA, композитный видеовыход; аудио вход/выход только для двусторонней связи

KN-SMART16/1-8PЗадняя панель общая с KN-SMART8/1-8P.

Питание	вход DC 48 В
Камеры	встроенный коммутатор с портами PoE; камера должна поддерживать питание PoE
Дальность до камеры	не более 100 м от каждой
Выходы	HDMI, VGA, композитный видеовыход; аудио вход/выход только для двусторонней связи

Как это работает и подключается

Вход в меню: щелчок правой кнопкой мыши. Пользователи по умолчанию: admin / 123456 (администратор) и user / 123456 (только просмотр и воспроизведение).
IP-адрес регистратора по умолчанию 192.168.1.88. В сетевых настройках «СЕТЬ» — параметры самого регистратора, «СЕТЬ2» — параметры встроенного PoE-коммутатора (зависит от модели).
Протокол ONVIF версии 2.4; сжатие H.264; протоколы TCP/IP, UDP, RTP/RTSP, DHCP, PPPoE, DDNS, NTP, P2P. Режим NVR — только сетевые камеры.
На передней панели три индикатора: Power, HDD, NET; гаснущий индикатор сигнализирует о неисправности питания, диска или сети.

Монтаж

Жёсткие диски: снять верхнюю металлическую крышку (два винта по краям), закрепить диски, подключить кабели питания и данных, закрыть крышку. Суммарная ёмкость дисков — максимум 64 ТБ; число дисков соответствует модели.
Использовать только диски, рекомендованные производителем. При загрузке диски форматируются автоматически, все данные теряются.
Включать питание только после завершения монтажа; не использовать блок питания, отличный от комплектного. Загрузка и распознавание подключённого оборудования — порядка 30 секунд.
Подключение PTZ: A и B декодера к A и B порта RS-485; при многих устройствах PTZ параллельно A и B на удалённом конце ставится резистор 120 Ом.

Примеры

Камеры KENO

Plug&Play-подключение к портам PoE работает только на камерах серии KENO.

Частые вопросы

Какой пароль по умолчанию?

admin / 123456 у администратора, user / 123456 у пользователя.

Как запитать регистратор?

Вход питания DC 48 В на задней панели.

Нюансы и грабли

Опасное напряжение 48 В на портах PoE — в руководстве вынесено в предупреждение.
Кабель к камере не длиннее 100 м; камера обязана поддерживать PoE.
Автоподключение Plug&Play срабатывает только на камерах KENO; остальные добавлять вручную.
PTZ не управляется: чаще всего перепутаны линии A и B, не совпадают протокол/скорость/адрес или не хватает согласующего резистора 120 Ом.
Размытое чёрно-белое изображение в режиме просмотра: у камеры формат NTSC, а в регистраторе выставлен PAL (или наоборот).
