KOCOM · комплект видеодомофона

KCV-A374 — 4-проводный цветной видеодомофон без трубки, монитор 7"

Настенный монитор без трубки с 7-дюймовым цифровым экраном для 4-проводной вызывной панели — разговор и открывание замка через громкую связь и кнопки на корпусе.

Модели семейства

KCV-A374 (монитор)Цифровой ЖКИ-монитор 7", без трубки, автопереключение NTSC/PAL, накладной монтаж.

Питание	AC 100-240 В, 50/60 Гц
Потребление	0,8 Вт в ожидании, не более 13 Вт (±20%)
Рабочая температура	0…+40 °C
Экран	7" цифровой ЖКИ
Подключение панели	4 провода (полярное)
Подключение доп. трубки	6 проводов (KDP-602G)
Подключение доп. монитора	8 проводов (полярное)
Габариты	222х144х33 мм
Совместимые панели	KC-MC24, KC-C60, KC-MC20, KC-MC30, KC-MC31

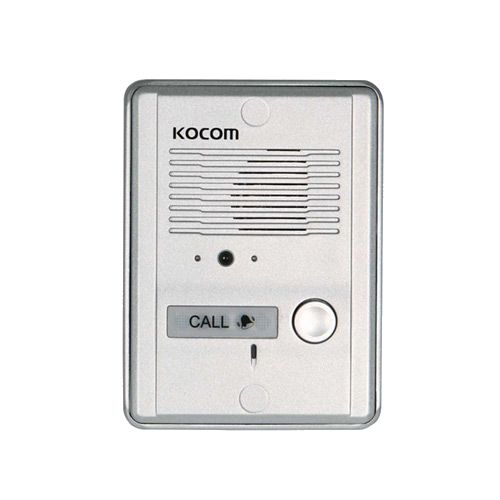

Вызывная панель (например, KC-MC24)Панель со скрытой камерой, белой ИК-подсветкой и кнопкой вызова, подключается к монитору 4 проводами.

Питание	DC 12 В ±2 В (от монитора)
Потребление	не более 3 Вт (±20%)
Рабочая температура	-10…+50 °C
Габариты	96х127х32 мм
Угол обзора объектива	96,1°, фокус 3,43 мм, F.NO2.5

Как это работает и подключается

Монитор подключается к панели 4 проводами (полярное подключение); к клеммам «Дверь 1» и «Дверь 2» можно подвести замки АС/DC и DC.
Дополнительно можно подключить ещё одну вызывную панель (4 провода), дополнительную трубку KDP-602G (6 проводов) и дополнительный монитор (8 проводов).
Настройка цвета, яркости, контрастности и громкости вызова (3 уровня) — с кнопок на корпусе монитора.

Монтаж

Монтаж накладной; провода панели — 4 шт., полярные: синий — питание, желтый — общий, красный — аудио, белый — видео.
Питание панели — от монитора (DC 12 В ±2 В), отдельного источника для панели не требуется.
Перед подключением монитора к сети сверить название модели вызывной панели по маркировке.

Примеры

Вызов на монитор

Посетитель нажимает кнопку вызова на панели — на мониторе включается экран и картинка с камеры; ответ идёт через громкую связь без снятия трубки, монитор без трубки.

Просмотр без вызова

Кнопка «Монитор» на 60 секунд включает изображение с камеры без звука — посмотреть, кто у двери, без разговора.

Частые вопросы

Нужна ли трубка для разговора?

Нет — KCV-A374 отвечает посетителю через громкую связь (динамик и микрофон), трубки в конструкции нет.

Сколько панелей и мониторов можно подключить?

До 2 вызывных панелей, дополнительную трубку и дополнительный монитор — каждое по отдельным проводным линиям (4, 6 и 8 проводов соответственно).

Нюансы и грабли

Монитор без трубки — двухсторонняя связь идёт по громкой связи через динамик и микрофон, а не через отдельную гарнитуру.
Совместимые панели ограничены списком (KC-MC24, KC-C60, KC-MC20, KC-MC30, KC-MC31) — панель другого типа может не подойти по разъёмам и питанию.
Питание монитора — от сети AC 100-240 В 50/60 Гц, шире типового бытового диапазона; перед подключением стоит сверить реальное напряжение в щитке.

Документация

Cyfral — Видеодомофон KCV-A374, инструкция по эксплуатации
