Говорун ПКИ-РС1/РС2/РС3 — речевые оповещатели с записанным сообщением
Компактные речевые оповещатели «Говорун» для охранной и пожарной сигнализации: включаются подачей напряжения на выводы и проигрывают записанное сообщение по заказу заказчика.
Модели семейства
ПКИ-РС1 (Говорун, ОПР-1)12 В, сферический корпус «Иволга».
| Номинальное напряжение | 12 В, диапазон 9–15 В |
| Потребляемый ток | не более 50 мА |
| Звуковое давление на 1 м | 85 дБ |
| Диапазон частот | не менее 200–5000 Гц (не уже 500–3500 Гц) |
| Длительность сообщения | 8–10 с, интервал между сообщениями 1–2 с |
| Габариты | 83×67×42 мм |
| Масса | не более 0,05 кг |
| Степень защиты | IP31 по ГОСТ 14254 |
| Температура эксплуатации | от −30 до +55 °C |

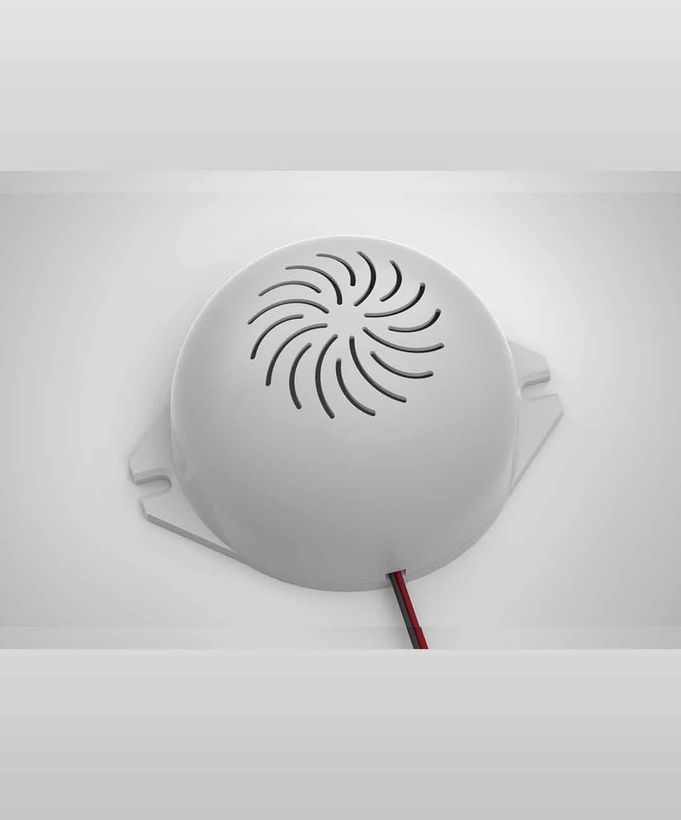

ПКИ-РС2 (Говорун, ОПР-1)24 В, тот же корпус.
| Номинальное напряжение | 24 В, диапазон 18–30 В |
| Потребляемый ток | не более 50 мА |
| Звуковое давление на 1 м | 85 дБ |
| Диапазон частот | не менее 200–5000 Гц (не уже 500–3500 Гц) |
| Длительность сообщения | 8–10 с, интервал между сообщениями 1–2 с |
| Габариты | 83×67×42 мм |
| Масса | не более 0,05 кг |
| Степень защиты | IP31 по ГОСТ 14254 |
| Температура эксплуатации | от −30 до +55 °C |
ПКИ-РС3 (Говорун, ОПР-3)универсальный по питанию 12–24 В, другой (продолговатый) корпус.
| Диапазон напряжения питания | 12–24 В |
| Потребляемый ток | не более 300 мА |
| Звуковое давление на 1 м | 96 дБ |
| Диапазон частот | не менее 200–5000 Гц (не уже 500–3500 Гц) |
| Длительность сообщения | 8–10 с, интервал между сообщениями 1–2 с |
| Габариты | не более 100×50 мм |
| Масса | не более 0,08 кг |
| Степень защиты | IP31 по ГОСТ 14254 |
| Температура эксплуатации | от −30 до +55 °C |
Как это работает и подключается
- Источник звука — электродинамическая головка; порядок управления — включением напряжения питания на выводы оповещателя.
- Содержание речевого сообщения определяет заказчик, оно указывается на этикетке оповещателя при изготовлении — своей записи в поле пользователь не делает.
Монтаж
- Варианты установки по паспорту: вертикальный накладной на стене, горизонтальный потолочный (в том числе через универсальные кольца для подвесных и натяжных потолков) и встраиваемый в коробки/устройства.
- Перед установкой паспорт требует проверить внешний вид и работоспособность: подать напряжение от источника типа Б5-7 и убедиться, что оповещатель выдаёт чередование текстового и звукового сигналов.
- Для контроля линии шлейфа с включёнными оповещателями паспорт рекомендует ставить оконечное сопротивление в конце шлейфа по характеристикам используемого ППКП.
Примеры
Охранно-пожарный шлейф
Паспорт допускает установку внутри отапливаемых и неотапливаемых помещений типа А и включение от общего шлейфа сигнализации совместно с другими оповещателями.
Частые вопросы
Чем отличаются ПКИ-РС1, РС2 и РС3?
РС1 — 12 В, РС2 — 24 В (тот же корпус 83×67×42 мм, до 50 мА), РС3 — универсальный по питанию 12–24 В, другой корпус 100×50 мм и ток до 300 мА, звуковое давление 96 дБ против 85 дБ у РС1/РС2.
Можно ли самому записать сообщение оповещателя?
Нет по документации — содержание сообщения определяет заказчик на этапе заказа и наносится на этикетку изделия изготовителем.
Нюансы и грабли
- При установке в один шлейф нескольких оповещателей звук может быть не синхронизирован — паспорт РС1–РС3 прямо это оговаривает.
- ПКИ-РС1 и ПКИ-РС2 внешне похожи (один корпус 83×67×42 мм), но различаются напряжением питания: 12 В у РС1 и 24 В у РС2 — перепутать при заказе легко, сверяйте маркировку.
- ПКИ-РС3 — другой корпус (100×50 мм) и заметно больший ток (до 300 мА против 50 мА у РС1/РС2), под универсальное питание 12–24 В.
Документация
- Комтид (ООО «Комтид», Минск) — «Оповещатель речевой „Говорун“ ОПР-1 ПКИ-РС1», паспорт ТУ BY 101166264.009-2015
- Комтид — «Оповещатель речевой „Говорун“ ОПР-1 ПКИ-РС2», паспорт
- Комтид — «Оповещатель речевой „Говорун“ ОПР-3 ПКИ-РС3», паспорт
- Комтид — страницы изделий ПКИ-РС1/РС2/РС3 (Говорун) на сайте производителя
