Иволга ПКИ-1/ПКИ-2/ПКИ-3 — звуковые оповещатели на 12, 24 и 230 В

Пьезоизлучатели переменной тональности для охранно-пожарной сигнализации в корпусе «Иволга»: обычная, «антистресс» с плавным нарастанием звука и герметичная версии на 12, 24 и 230 В.

Оповещатели звуковые «Иволга» ПКИ-1, ПКИ-2, ПКИ-3

Модели семейства

ПКИ-1 (Иволга+), 12 Вбазовая версия на 12 В.

Напряжение питания	12 В, диапазон 9–15 В
Потребляемый ток	не более 25 мА
Звуковое давление на 1 м	98 дБ
Частотная характеристика	2–4 кГц
Габариты	83×67×42 мм
Степень защиты	IP54 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C
Средний срок службы	10 лет

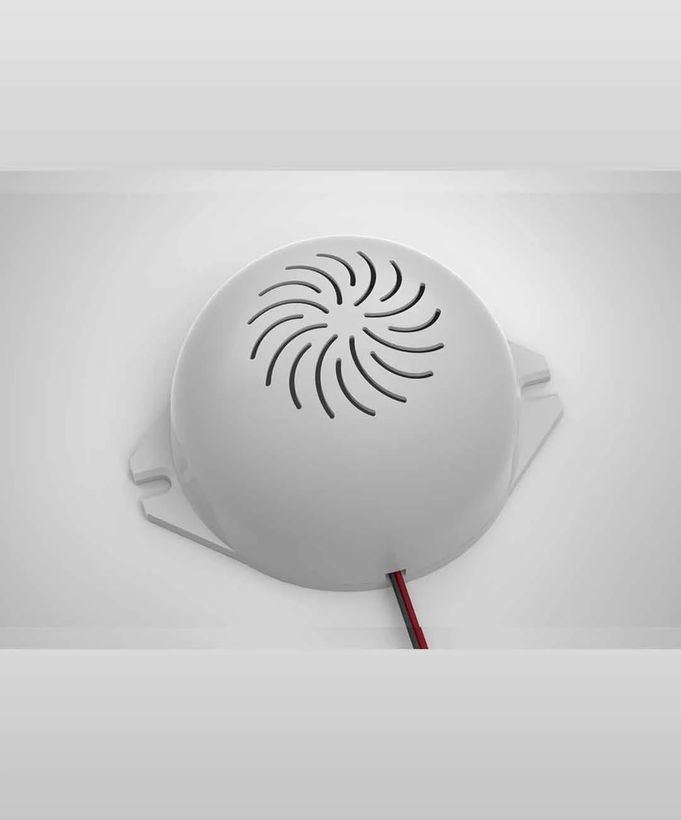

ПКИ-1 (Иволга-А, Антистресс), 12 Вплавное нарастание громкости за 30 с.

Напряжение питания	12 В, диапазон 9–15 В
Потребляемый ток	не более 25 мА
Давление в момент включения	74 дБ
Максимальное давление на 1 м	103 дБ
Время нарастания громкости	30 с
Частотная характеристика	2–4 кГц
Габариты	83×67×44 мм
Степень защиты	IP41 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C

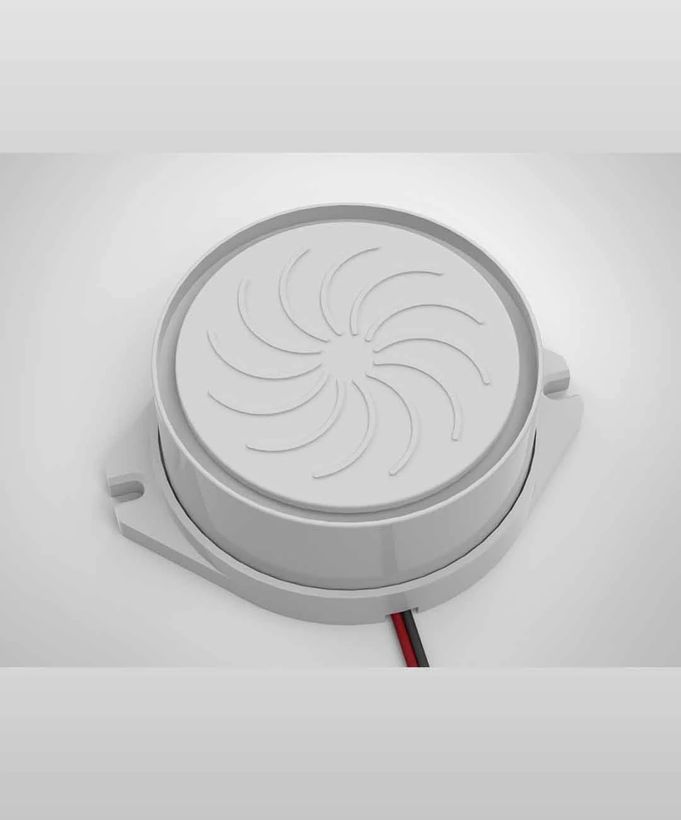

ПКИ-1 (Иволга-Г), 12 Вгерметичный корпус.

Напряжение питания	12 В, диапазон 9–15 В
Потребляемый ток	не более 25 мА
Звуковое давление на 1 м	95 дБ
Частотная характеристика	2–4 кГц
Габариты	88×71×30 мм
Степень защиты	IP54 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C
Средний срок службы	10 лет

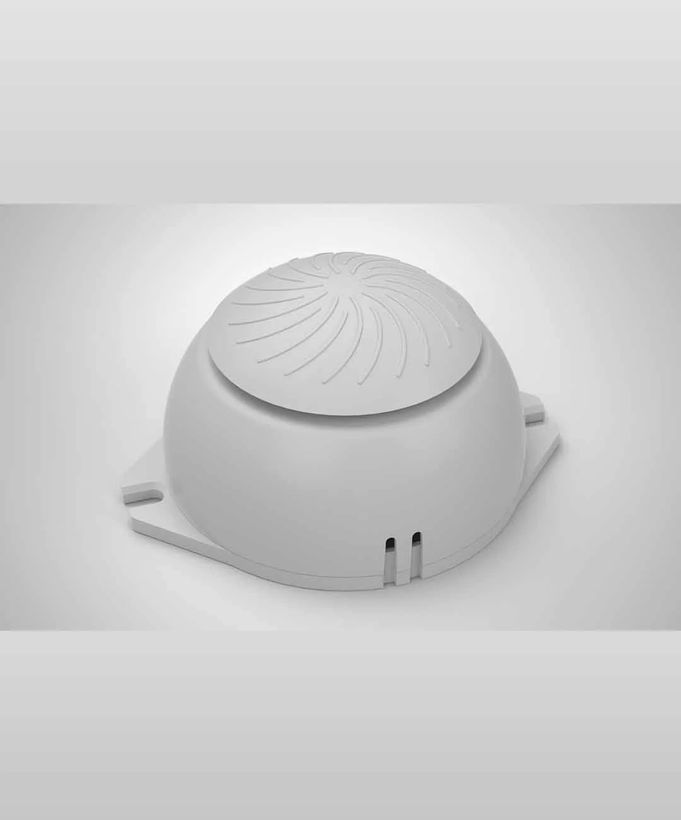

ПКИ-2 (Иволга), 24 Вверсия на 24 В, для сигнализации конвейерного и технологического оборудования.

Напряжение питания	24 В, диапазон 18–30 В
Потребляемый ток	не более 25 мА
Звуковое давление на 1 м	103 дБ
Частотная характеристика	2–4 кГц
Габариты	83×67×44 мм
Степень защиты	IP41 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C
Средний срок службы	10 лет

ПКИ-2 (Иволга-Г), 24 Вгерметичный корпус на 24 В.

Напряжение питания	24 В, диапазон 18–30 В
Потребляемый ток	не более 25 мА
Звуковое давление на 1 м	95 дБ
Частотная характеристика	2–4 кГц
Габариты	88×71×30 мм
Степень защиты	IP54 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C
Средний срок службы	10 лет

ПКИ-3 (Иволга), 230 Вверсия от сети переменного тока 230 В.

Напряжение питания	230 В, диапазон 165–253 В
Потребляемый ток	~35 мА
Звуковое давление на 1 м	103 дБ
Частотная характеристика	2–4 кГц
Габариты	83×67×42 мм
Степень защиты	IP41 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C
Средний срок службы	10 лет

Как это работает и подключается

Источник звука — пьезокерамический излучатель, сигнал переменной тональности; порядок управления — включением напряжения питания на выводы.
ПКИ-1К «Колибри» — родственная, но отдельная по корпусу модель (описана в отдельной карточке komtid-kolibri).

Монтаж

Варианты установки одинаковы для всей линейки: вертикальный накладной на стене, горизонтальный потолочный (в том числе с универсальными кольцами для подвесных и натяжных потолков) и встраиваемый в коробки/устройства.
Перед установкой проверить внешний вид и работоспособность: подать питание от источника типа Б5-7 и убедиться, что оповещатель выдаёт звуковой сигнал (у Иволга-А — с плавным нарастанием громкости).
Для контроля линии шлейфа с включёнными оповещателями паспорт рекомендует оконечное сопротивление в конце шлейфа по характеристикам используемого ППКП.
ПКИ-3 (230 В) паспорт отдельно требует: подключение должно выполнять специально обученное лицо, оповещатель не должен подвергаться воздействию капель и брызг жидкости, эксплуатация — только внутри помещений.

Примеры

Цех с конвейером

Паспорт ПКИ-2/ПКИ-2-Г прямо называет назначением сигнализацию конвейерного и технологического оборудования, помимо охранно-пожарной.

Частые вопросы

Чем Иволга-А отличается от обычной Иволги?

Иволга-А («антистресс») плавно наращивает громкость звука за 30 секунд — с 74 дБ в момент включения до максимум 103 дБ, а не выдаёт сразу полный сигнал, как базовая ПКИ-1.

Можно ли поставить Иволгу на улицу?

Паспорта описывают установку внутри отапливаемых и неотапливаемых помещений (тип А); герметичные версии -Г имеют IP54, но паспорт не заявляет уличное/наружное исполнение — в отличие от, например, ПКИ-СП12/24 «Сапсан».

Нюансы и грабли

12 В и 24 В версии внешне почти одинаковы (ПКИ-1 и ПКИ-2 в базовом исполнении — один корпус 83×67×42–44 мм) — различаются только напряжением питания, сверяйте маркировку при заказе.
Степень защиты не одинакова по всей линейке: IP54 — у базовых ПКИ-1 (Иволга+) и герметичных -Г версий, а IP41 — у Иволга-А (антистресс) и у 24/230-вольтовых ПКИ-2/ПКИ-3; при этом герметичные -Г версии (88×71×30 мм) дают меньшее звуковое давление (95 дБ), чем базовые (98–103 дБ).
ПКИ-3 на 230 В — это отдельная, не взаимозаменяемая по напряжению версия: паспорт не даёт для неё указания на III класс защиты от поражения током, которое есть у 12/24-вольтовых моделей.

Документация

Комтид (ООО «Комтид», Минск) — паспорта «Оповещатель звуковой ОПЗ-12 ПКИ-1(Иволга+)», «...ПКИ-1(Иволга-А)», «...ПКИ-1(Иволга-Г)», ТУ РБ 37422842.005-99 и соседние файлы.
Комтид — паспорта «Оповещатель звуковой ПКИ-2(Иволга)», «...ПКИ-2(Иволга-Г)»
Комтид — паспорт «Оповещатель звуковой ПКИ-3(Иволга)»
Комтид — страницы изделий ПКИ-1/ПКИ-2/ПКИ-3 (Иволга) на сайте производителя и соседние файлы.
