Комтид · оповещатель светозвуковой
Сапсан ПКИ-СП12/СП24 — светозвуковой оповещатель наружного исполнения
Крупный светозвуковой пожарный оповещатель наружного исполнения (тип В) с постоянным световым сигналом, версии на 12 и 24 В.
Модели семейства
ПКИ-СП12 (Сапсан), 12 Вверсия на 12 В.
| Номинальное напряжение | 12 В, диапазон 9–15 В |
| Ток светового оповещателя | не более 20 мА |
| Ток звукового оповещателя | не более 30 мА |
| Звуковое давление на 1 м | 85–105 дБ |
| Частотная характеристика | 0,2–5 кГц |
| Габариты | 146×100×35 мм |
| Масса | не более 0,2 кг |
| Степень защиты | IP33 по ГОСТ 14254 |
| Температура эксплуатации | от −40 до +55 °C |
| Средний срок службы | 10 лет |

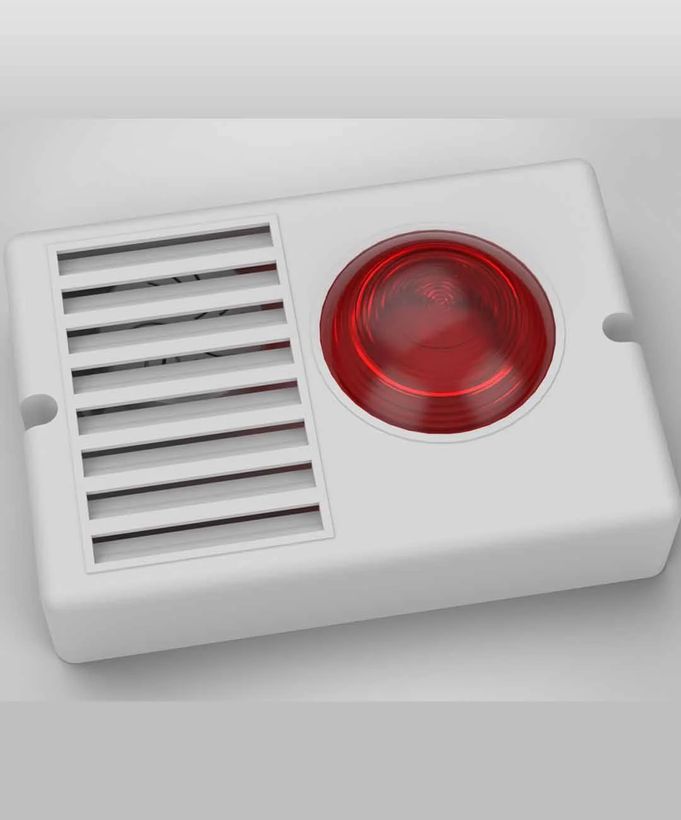

ПКИ-СП24 (Сапсан), 24 Вверсия на 24 В.
| Номинальное напряжение | 24 В, диапазон 18–30 В |
| Ток светового оповещателя | не более 20 мА |
| Ток звукового оповещателя | не более 30 мА |
| Звуковое давление на 1 м | 85–105 дБ |
| Частотная характеристика | 0,2–5 кГц |
| Габариты | 146×100×35 мм |
| Масса | не более 0,2 кг |
| Степень защиты | IP33 по ГОСТ 14254 |
| Температура эксплуатации | от −40 до +55 °C |
| Средний срок службы | 10 лет |
Как это работает и подключается
- Источник звука — пьезокерамический излучатель, источник света — светодиоды, тип светового сигнала — постоянное свечение; порядок управления — включением напряжения питания.
Монтаж
- Эксплуатационное положение — вертикальный накладной.
- Подключение — по схеме на отдельные пары выводов «Звук» и «Свет» (на соответствующее рабочее напряжение) плюс отдельная пара «Блокировка»; звуковой и световой каналы включаются независимо.
- Перед установкой проверить внешний вид на отсутствие повреждений и работоспособность: подать питание от источника типа Б5-7, установив рабочее напряжение — оповещатель должен выдать звуковой и световой сигнал.
- Надёжно закрепить оповещатель на монтажной поверхности.
Примеры
Наружная установка
Паспорт прямо называет условия применения «наружный (Тип В)» — оповещатель рассчитан на улицу, в отличие от компактных звуковых моделей серии.
Частые вопросы
Чем ПКИ-СП12 (Сапсан) отличается от ПКИ-СП24 (Сапсан)?
Только напряжением питания: 12 В (диапазон 9–15 В) против 24 В (диапазон 18–30 В); корпус, IP33 и остальные характеристики одинаковые.
Нюансы и грабли
- Средняя наработка на отказ по паспорту — не менее 60000 ч или не менее 6000 циклов включения-выключения, среднее время восстановления — не более 30 мин; гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию.
- 12- и 24-вольтовая версии — одинаковый корпус 146×100×35 мм и характеристики звука/света, различаются только напряжением питания — сверяйте маркировку при заказе.
Документация
- Комтид (ООО «Комтид», Минск) — «Оповещатель пожарный светозвуковой ПКИ-СП12(Сапсан)», паспорт ТУ РБ 101166264.005-2004 (из папки задания komtid-pki-sp12).
- Комтид — «Оповещатель пожарный светозвуковой ПКИ-СП24(Сапсан)», паспорт (из папки задания komtid-pki-sp24).
- Комтид — страницы изделий ПКИ-СП12/СП24 (Сапсан) на сайте производителя
