Стриж ПКИ-СП12Р/СП12С — светозвуковой оповещатель на 12 В

Светозвуковой пожарный оповещатель на 12 В в двух вариантах подключения: Р — раздельные выводы света и звука (4 вывода), С — совмещённые (2 вывода).

Оповещатели пожарные светозвуковые «Стриж» ПКИ-СП12Р, ПКИ-СП12С

Модели семейства

ПКИ-СП12Р (Стриж)раздельный свет-звук, 4 вывода.

Номинальное напряжение	12 В, диапазон 9–15 В
Ток светового оповещателя	не более 20 мА
Ток звукового оповещателя	не более 30 мА
Звуковое давление на 1 м	90–100 дБ
Частотная характеристика	2–4 кГц
Частота мигания светового оповещателя	1,5–2 Гц
Габариты	не более 122×74×24 мм
Масса	не более 0,07 кг
Степень защиты	IP31 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C

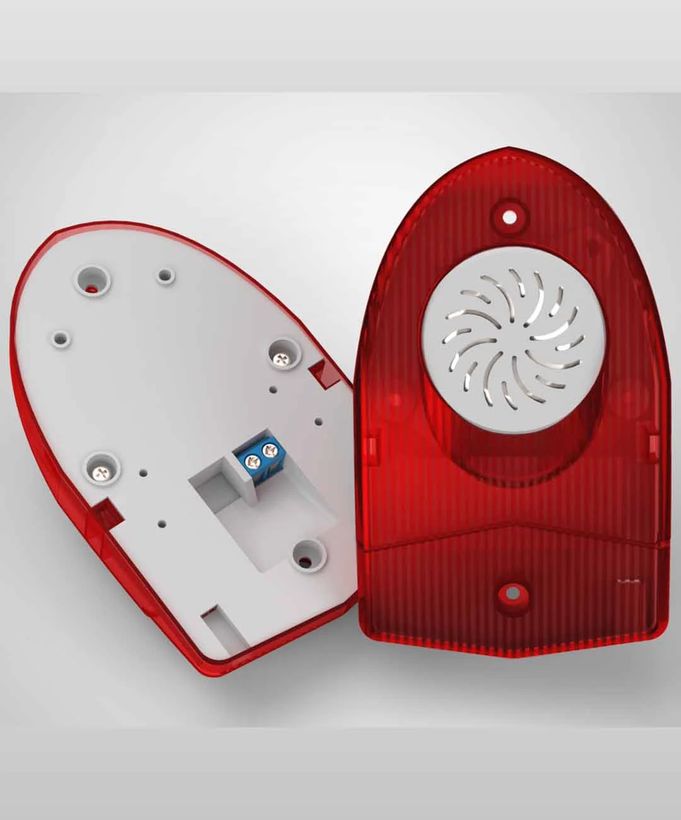

ПКИ-СП12С (Стриж)совмещённый свет-звук, 2 вывода.

Номинальное напряжение	12 В, диапазон 9–15 В
Максимальный потребляемый ток	не более 50 мА
Звуковое давление на 1 м	90–100 дБ
Частотная характеристика	2–4 кГц
Частота мигания светового оповещателя	1,5–2 Гц
Габариты	не более 122×74×24 мм
Масса	не более 0,07 кг
Степень защиты	IP31 по ГОСТ 14254
Температура эксплуатации	от −40 до +55 °C

Как это работает и подключается

Источник звука — пьезокерамический излучатель (сигнал переменной тональности), источник света — светодиоды; порядок управления — включением напряжения питания.
Устанавливается внутри отапливаемых и неотапливаемых помещений (тип А).

Монтаж

Эксплуатационное положение — вертикальный накладной (крепится на вертикальной поверхности).
Перед установкой проверить внешний вид на отсутствие повреждений и работоспособность: подать питание от источника типа Б5-7, установив (12±3) В — оповещатель должен выдать звуковой и световой сигналы.
Для контроля линии шлейфа сигнализации с включёнными оповещателями паспорт рекомендует оконечное сопротивление в конце шлейфа по характеристикам используемого ППКП.
Надёжно закрепить оповещатель на монтажной поверхности.

Частые вопросы

Чем ПКИ-СП12Р отличается от ПКИ-СП12С?

Схемой подключения: Р — раздельные выводы света и звука (4 вывода), С — совмещённые (2 вывода). Паспорт дополнительно называет тип светового сигнала «постоянным» у Р и «мигающим» у С, но частота мигания в характеристиках у обеих моделей одинаковая (1,5–2 Гц).

Нюансы и грабли

Основное отличие Р и С — в схеме подключения: у Р раздельные выводы света и звука (4 клеммы), у С — совмещённые (2 клеммы); страница сайта прямо так и называет модели.
При этом в паспорте ПКИ-СП12Р тип светового сигнала назван «постоянным», а у ПКИ-СП12С — «мигающим», но в технических характеристиках у обеих моделей указана одинаковая частота мигания (1,5–2 Гц) — паспорт в этой части сам себе противоречит, при пусконаладке проверяйте световой сигнал визуально, а не только по разделу назначения.
На наклейке на корпусе ПКИ-СП12Р/С указан ток потребления «не более 60 мА» — это отличается от значений в разделе технических характеристик (20+30 мА у Р, 50 мА у С); в карточке приведены цифры из раздела 2, различие не устранено.

Документация

Комтид (ООО «Комтид», Минск) — «Оповещатель пожарный светозвуковой ПКИ-СП12Р(Стриж)», паспорт ТУ РБ 101166264.005-2004
Комтид — «Оповещатель пожарный светозвуковой ПКИ-СП12С(Стриж)», паспорт
Комтид — страницы изделий ПКИ-СП12Р/С (Стриж) на сайте производителя
