KondoR GSM — GSM-контроллеры охранной сигнализации на 2/4/7/16 зон

Мультипротокольная охранная система НПП «Гамма» с управлением и оповещением через мобильный телефон: до 4 моделей по числу зон (2/4/7/16), два SIM-слота, датчики температуры, ПЦН/SMS/дозвон.

GSM-контроллеры охранной сигнализации KondoR

Модели семейства

KondoR-2 GSM2 охранные зоны, 2 выхода ОК

Кол-во охранных зон	2
Кол-во датчиков температуры	4
Кол-во выходов типа ОК	2
Память кодов TouchMemory	32
Кол-во номеров телефонов пользователей	8
Сопротивление контролируемого шлейфа	0–30 кОм
Макс. ток внешних устройств	1000 мА
Напряжение питания / ток потребления	9,5–15 В / не более 100 мА
Рабочая температура	–30…+55°C

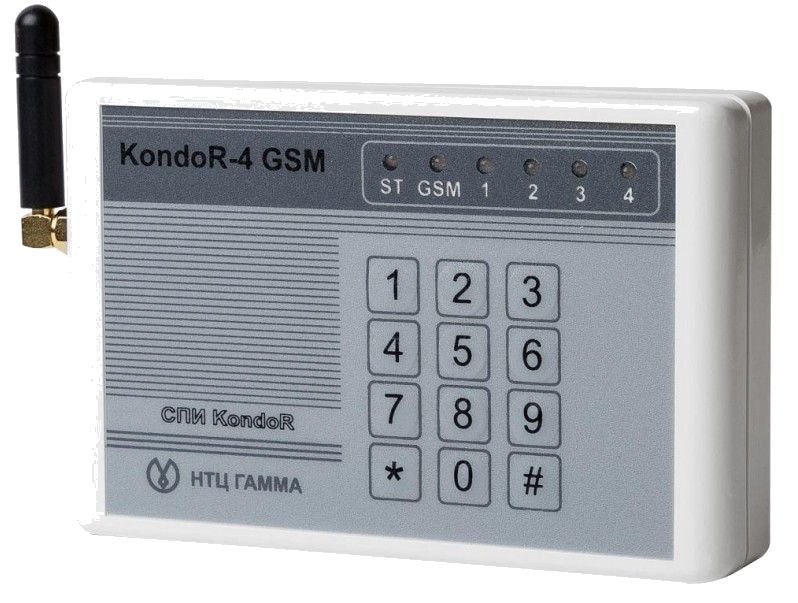

KondoR-4 GSM4 охранные зоны, 2 выхода ОК

Кол-во охранных зон	4
Кол-во датчиков температуры	4
Кол-во выходов типа ОК	2
Память кодов TouchMemory	32
Кол-во номеров телефонов пользователей	8
Сопротивление контролируемого шлейфа	0–30 кОм
Макс. ток внешних устройств	500 мА
Напряжение питания / ток потребления	9,5–15 В / не более 100 мА
Рабочая температура	–30…+55°C

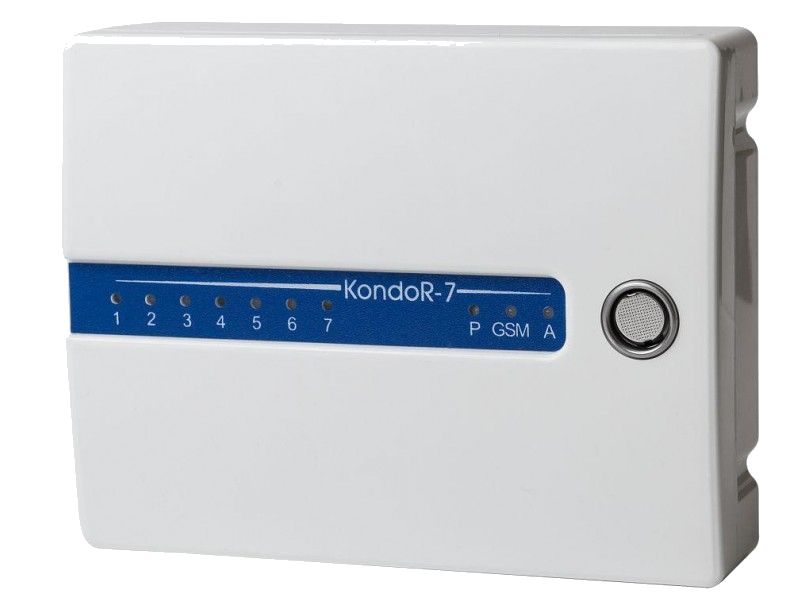

KondoR-7 GSM7 охранных зон, 6 выходов ОК

Кол-во охранных зон	7
Кол-во датчиков температуры	4
Кол-во выходов типа ОК	6
Память кодов TouchMemory	32
Кол-во номеров телефонов пользователей	8
Сопротивление контролируемого шлейфа	0–30 кОм
Макс. ток внешних устройств	1000 мА
Напряжение питания / ток потребления	9,5–15 В / 100 мА
Рабочая температура	–30…+55°C

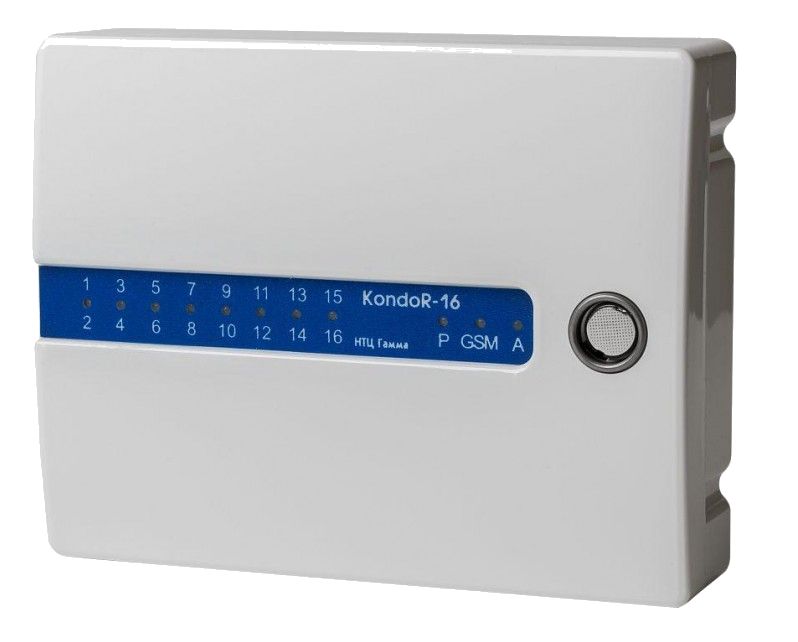

KondoR-16 GSM16 охранных зон, 6 выходов ОК

Кол-во охранных зон	16
Кол-во датчиков температуры	4
Кол-во выходов типа ОК	6
Память кодов TouchMemory	32
Кол-во номеров телефонов пользователей	8
Сопротивление контролируемого шлейфа	0–30 кОм
Макс. ток внешних устройств	500 мА
Напряжение питания / ток потребления	9,5–15 В / не более 100 мА
Рабочая температура	–30…+55°C

Как это работает и подключается

Модели различаются числом охранных зон (2/4/7/16) и числом выходов типа «открытый коллектор» (2 у KondoR-2/4, 6 у KondoR-7/16) — остальная электроника и функциональность общие для всей линейки.
Каждый шлейф сигнализации контролируется по сопротивлению в диапазоне 0–30 кОм; к универсальному входу TM подключается считыватель ключей Touch Memory (память на 32 кода) и до 4 датчиков температуры DS18B20 (диапазон измерения –55…+125°C).
Поддерживаются два автоопределяемых SIM-слота с автопереключением на резервную карту при неисправности основной или невозможности отправить сообщение; извещения идут одновременно на 4 разных ПЦН, по SMS, дозвоном, с управлением по SMS или TCP/IP.
Постановка/снятие с охраны — ключом Touch Memory, кнопкой управления, дистанционно по SMS или DTMF; есть блокировка чтения ключей при попытке подбора и планировщик задач по времени.
До 8 номеров телефонов пользователей в памяти; выходы ОК управляются подключением (–) внешнего устройства к выходу +12 В Out, максимальный суммарный ток внешних устройств — 1000 мА у KondoR-2/7, 500 мА у KondoR-4/16.

Монтаж

Питание — 9,5–15 В постоянного тока, собственное потребление контроллера не более 100 мА; суммарный ток внешних устройств и датчиков ограничен паспортом модели (500 или 1000 мА в зависимости от модели).
Вход «Ctrl»/«AST» — контроль основного источника питания, используется при работе с резервным аккумулятором.
Выход питания для датчиков температуры и подключение считывателя TM разведены на отдельные клеммы платы — маркировка клемм своя у каждой модели (см. таблицу назначения клемм в РЭ конкретной модели).
Рабочий диапазон температур самого контроллера –30…+55°C — шире, чем у типовых датчиков в помещении, что позволяет монтировать плату в неотапливаемом щите.

Примеры

Охрана нескольких помещений с раздельной постановкой

На KondoR-4 можно создать 4 раздела с отдельной постановкой на охрану, к каждому разделу привязать любые из 4 зон и назначить свой пультовый номер.

Контроль температуры и управление по SMS

К любой модели подключается до 4 датчиков DS18B20 с настройкой границ тревоги; изменение параметров прибора и получение оповещений — по SMS, дозвоном или TCP/IP.

Частые вопросы

Сколько зон у KondoR-7?

7 охранных зон и 6 выходов типа «открытый коллектор» — паспорт называет модель также «7S»/«7м GSM» в имени документа.

Можно ли использовать две SIM-карты одновременно?

Обе SIM-карты автоопределяются, но работает одна активная — при её неисправности или невозможности передать сообщение контроллер автоматически переключается на резервную.

Нюансы и грабли

Максимальный суммарный ток внешних устройств у KondoR-2 и KondoR-7 — 1000 мА, а у KondoR-4 и KondoR-16 — только 500 мА: при подборе количества датчиков/реле на выходах ОК проверять именно свою модель, не соседнюю по номеру.
Число выходов ОК не совпадает с числом зон: у KondoR-2/4 — 2 выхода независимо от числа зон, у KondoR-7/16 — 6 выходов; планировать управляемые устройства по факту количества выходов, а не зон.
Категория «СКУД» в задании неточна — по факту это охранная GSM-панель (многозонный прибор приёмно-контрольный охранный с GSM-передачей), а не контроллер доступа.

Документация

НПП «Гамма» — KondoR-2 GSM, Руководство пользователя v4.14, Rev.4.00 от 24.09.2018
НПП «Гамма» — KondoR-4 GSM, Руководство пользователя v4.14, Rev.4.00 от 24.09.2018
НПП «Гамма» — KondoR-7/7S/7м GSM, Руководство пользователя v4.14, Rev.4.00 от 24.09.2018
НПП «Гамма» — KondoR-16 GSM, Руководство пользователя v4.14, Rev.4.00 от 24.09.2018
