КСИТАЛ GSM-4, GSM-8, GSM-12 и версии «Т» — сотовая система оповещения и управления
GSM-контроллер оповещения и управления для дачи, дома, склада, гаража: 4, 8 или 12 зон, 3 реле, SMS и голосовой дозвон. Версии «Т» — для контроля отопления, с двумя термодатчиками.
Модели семейства
КСИТАЛ GSM-4Сотовая система оповещения и управления.
| Зоны контроля (входы) | 4 |
| Встроенные реле | 3; ~240 В, до 200 Вт |
| Беспроводные зоны (с платой РП433) | до 30 |
| Вес с упаковкой | 850 г |
КСИТАЛ GSM-8Сотовая система оповещения и управления.
| Зоны контроля (входы) | 8 |
| Встроенные реле | 3; ~240 В, до 200 Вт |
| Беспроводные зоны (с платой РП433) | до 30 |
| Вес с упаковкой | 850 г |

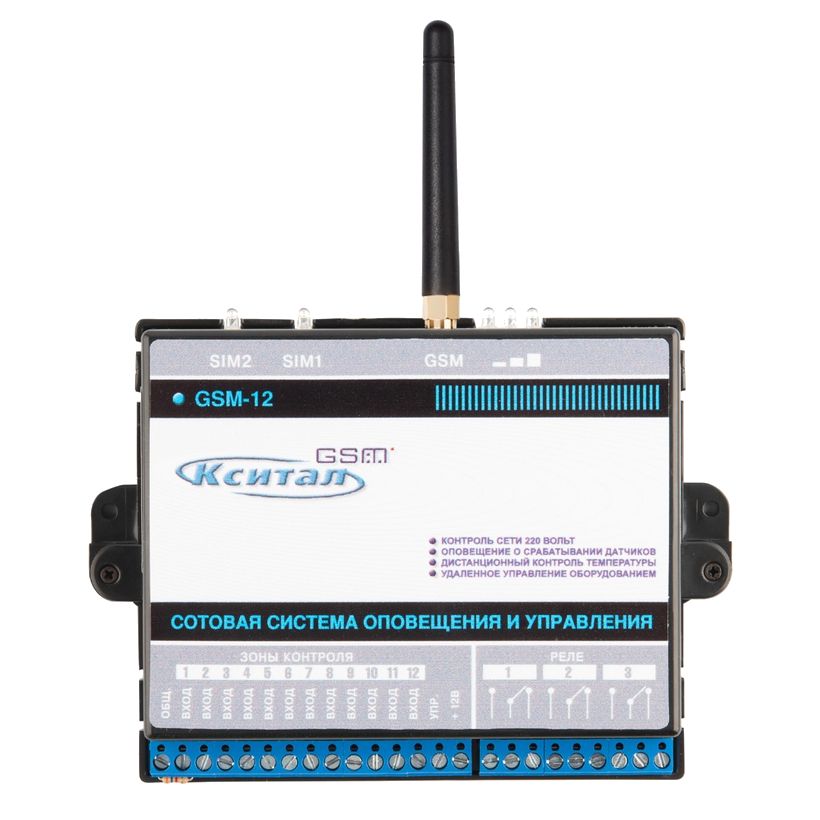

КСИТАЛ GSM-12Сотовая система оповещения и управления.
| Зоны контроля (входы) | 12 |
| Встроенные реле | 3; ~240 В, до 200 Вт |
| Беспроводные зоны (с платой РП433) | до 30 |
| Вес с упаковкой | 850 г |

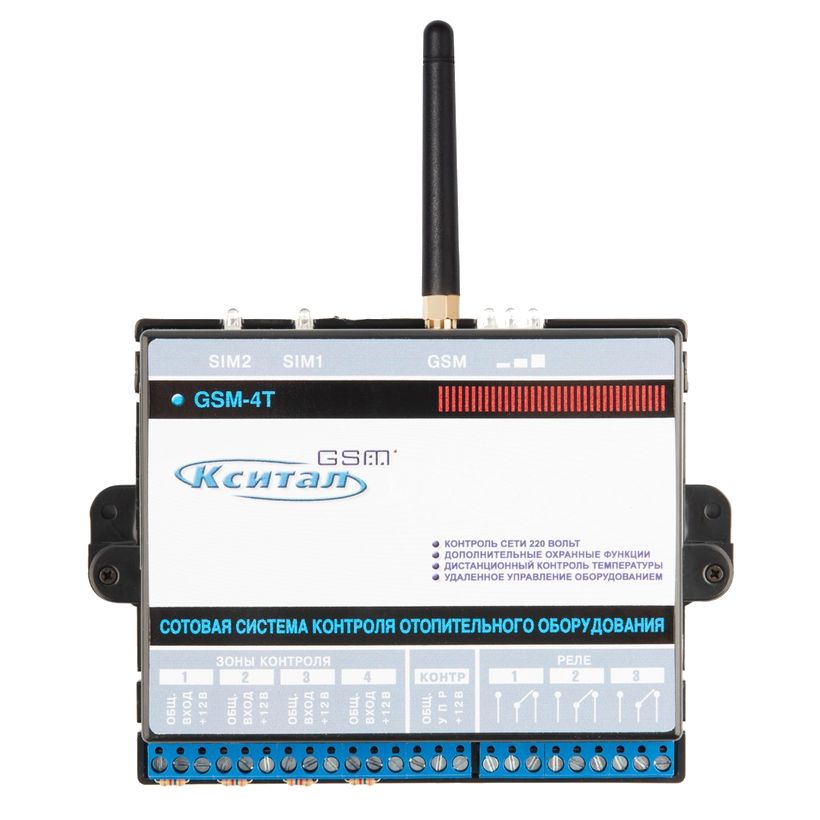

КСИТАЛ GSM-4ТВерсия «Т»: сотовая система контроля отопительного оборудования, в комплекте два выносных термодатчика.
| Зоны контроля (входы) | 4 |
| Встроенные реле | 3; ~240 В, до 200 Вт |
| Беспроводные зоны (с платой РП433) | до 30 |
| Вес с упаковкой | 1250 г |
| Комплект | плюс 2 выносных цифровых термодатчика (№2 и №3 уже зарегистрированы) |

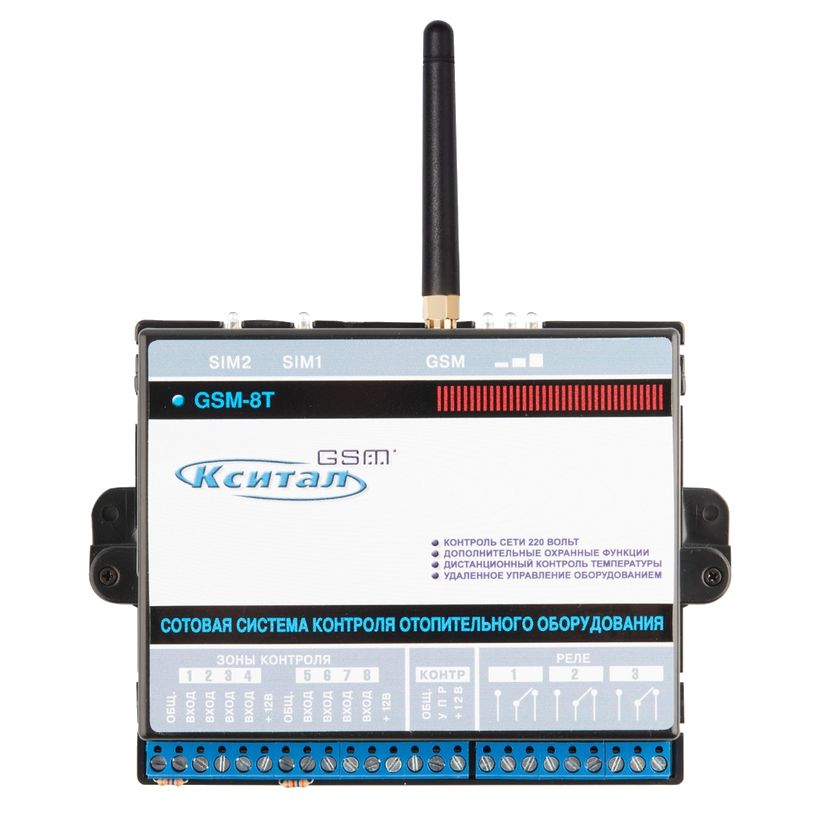

КСИТАЛ GSM-8ТВерсия «Т»: сотовая система контроля отопительного оборудования, в комплекте два выносных термодатчика.
| Зоны контроля (входы) | 8 |
| Встроенные реле | 3; ~240 В, до 200 Вт |
| Беспроводные зоны (с платой РП433) | до 30 |
| Вес с упаковкой | 1250 г |
| Комплект | плюс 2 выносных цифровых термодатчика (№2 и №3 уже зарегистрированы) |
КСИТАЛ GSM-12ТВерсия «Т»: сотовая система контроля отопительного оборудования, в комплекте два выносных термодатчика.
| Зоны контроля (входы) | 12 |
| Встроенные реле | 3; ~240 В, до 200 Вт |
| Беспроводные зоны (с платой РП433) | до 30 |
| Вес с упаковкой | 1250 г |
| Комплект | плюс 2 выносных цифровых термодатчика (№2 и №3 уже зарегистрированы) |
Как это работает и подключается
- Сообщения уходят по списку номеров: до 10 номеров для SMS (записи 00SMS…09SMS) и до 10 для дозвона с голосовым сообщением «Тревога!» (10DOZVON…19DOZVON). Типы сообщений: 1 — SMS всем плюс дозвон; 2 — SMS всем; 3 — только на 00SMS.
- Две SIM-карты: основная в SIM1, резервная в SIM2; при потере сети основного оператора или сбоях SMS система переходит на резервного.
- Два режима: «контроль снят» и «на контроле». Управление — ключами Touch Memory (до 6 ключей, кроме мастер-ключа, до 3 считывателей), SMS-командой или напряжением на клемме «Управление» (0 В — на контроле, +12 В — снят, +6 В — пассивное состояние). Задержка на выход при постановке 90 секунд.
- Каждая зона — шлейф из датчиков и добавочного резистора 3,6 кОм: на входе около 7,2 В. Норма по умолчанию 25–75 % напряжения; обрыв (100 %) или замыкание (0 %) — тревога. После 4 срабатываний зона блокируется до следующей постановки, кроме зон с активностью 3.
- Реле №3 можно использовать для сирены. Три реле, контакты рассчитаны на напряжение до 240 В; мощные потребители — через контакторы.
- Питание — адаптер (вход ~200…240 В, выход 18…24 В, до 300 мА) и резервный аккумулятор 12 В до 7,2 А·ч: система сообщает о пропадании и появлении 220 В (пропало или вернулось более чем на 10 секунд, не более 4 сообщений подряд) и о критическом разряде аккумулятора при 11,2 В.
- Клемма «УПР» по настройке — вход управления, аналоговый вход 0–12 В (для датчиков давления, влажности) или выход «открытый коллектор» на 100 мА при напряжении до 15 В.
- Данные можно отправлять по интернету на narodmon.ru или на сервер с фиксированным IP.
Монтаж
- Место: без попадания влаги на контроллер и адаптер, рядом розетка 220 В, уверенный приём сотовой сети — 4–5 делений из 5 на телефоне с SIM того же оператора.
- Антенна SMA с кабелем 2,5 м. Нельзя ставить её внутри металлического бокса, рядом с металлоконструкциями и клеить на металл или корпус блока.
- Считыватель, выносные термодатчики и блоки расширения соединяются одной цепочкой без ответвлений неэкранированным 4-жильным кабелем сечением не менее 0,15 мм² и общей длиной не более 100 м; датчики — неэкранированным 2- или 4-жильным сечением не менее 0,22 мм². Зарегистрируйте термодатчики и блоки до подключения.
- Первое включение: SIM-карта с положительным балансом, без запроса PIN, с очищенной телефонной книгой и удалёнными SMS, в считыватель SIM1; подключить антенну и считыватель; подать питание, дождаться регистрации в сети; система запишет шаблон списка и настройки (15–20 с); внести реальный номер в запись 00SMS (звонком с основного телефона либо правкой при выключенном питании). Затем придёт отчёт и система перейдёт в «контроль снят».
- Датчики с нормально замкнутым контактом соединяются последовательно с резистором, с нормально разомкнутым или «открытый коллектор» (ток более 2 мА) — параллельно. Датчики входной двери — в зону №1 с программируемой задержкой. Суммарный ток датчиков от клемм +12 В не более 160 мА.
- После монтажа проверьте напряжение «Общ.» — «Вход»: шлейф замкнут — 0 В, норма 3,6 кОм — около 7 В, обрыв — около 14 В.
- Микрофон «Кситал-МК» подключается 10-метровым шнуром, до 3 штук цепочкой; микрофон другого типа — только один. Ставьте его не ближе 3–5 м от контроллера и антенны, иначе фон от GSM-передатчика.
Примеры
Охрана нетелефонизированного объекта
Дом, дача, квартира, офис, склад, торговая точка, гараж: датчики движения, вибрации, разбития стекла, дыма, утечки газа, затопления, давления или дверной звонок; текст SMS для каждого входа меняется.
Контроль отопления
Реле управляет отоплением (например, через цепь комнатного термостата котла); можно задать два значения температуры — дневное и ночное.
Расширение системы
Блоки V8R4-433 и V0R8-433 добавляют зоны и реле по радио, до 4 блоков на расстоянии до 200 м; беспроводные термодатчики ТД433 — через плату РП433.
Частые вопросы
Чем отличаются 4, 8 и 12?
Числом проводных зон контроля; реле три во всех, беспроводных зон до 30 при установленной РП433.
Что такое версия «Т»?
Сотовая система контроля отопительного оборудования: то же ядро, но в комплекте два выносных термодатчика (№2 и №3 зарегистрированы), вес с упаковкой 1250 г.
Сколько работает без сети 220 В?
Без внешних датчиков на аккумуляторе 1,2 А·ч — 35–40 часов.
Нюансы и грабли
- Система не запустится, пока в записи 00SMS нет реального номера: оба индикатора на считывателе горят непрерывно.
- В ячейках 30–52 SIM-карты не должно быть записей до записи настроек, а вручную создавать шаблон списка и настройки нельзя: контроллер обращается к ячейкам по номеру.
- Зоны сами не включаются: пока в профиле ACTIVE ZONE зона не активирована, контроллер не реагирует на её датчики. Профиль ACTIVE ZONE по умолчанию: 1111 у GSM-4, 10001000 у GSM-8, 100000000000 у GSM-12 (1 — зона активна, 0 — нет).
- Мастер-ключ привязан к процессору контроллера; потерянный восстанавливается только в сервис-центре с полным перепрограммированием.
- При низких температурах ёмкость резервного аккумулятора заметно падает. Заряд не гарантирован при напряжении сети ниже 200 В и при нештатном адаптере.
- Рабочий диапазон температур круглосуточной работы от -35 до +50 °C, система рассчитана на установку внутри контролируемого объекта.
- Микрофоны с АРУ не рекомендуются: помехи от сотового передатчика усиливаются.
- У версии «Т» другие значения по умолчанию: T-datchik rele = 010, T-datchik SMS = 2 (в обычной версии 000 и 0).
Документация
- КСИТАЛ — КСИТАЛ GSM, руководство по эксплуатации (общее для GSM-4/8/12 и версий «Т»)
