PW-2 (PW-2-1 / PW-2-2) — модуль дополнительной сигнализации вызова с релейным выходом НО
PW-2-1 встраивается в унифоны (LM-8, LY-8, LG-8D), PW-2-2 — в мониторы: релейный выход НО включает звонок, сирену или лампу от отдельного питания параллельно штатному сигналу вызова.
Модели семейства
PW-2-1 (для унифонов)Для унифонов LM-8, LY-8 (платы 4P2011E и P2011G), LG-8D.
| Питание сигнализатора | 5…18 В AC/DC, ток не более 1 А |
| Габариты платы | 15×45 мм |
| Максимально допустимое напряжение на клеммах | 18 В |

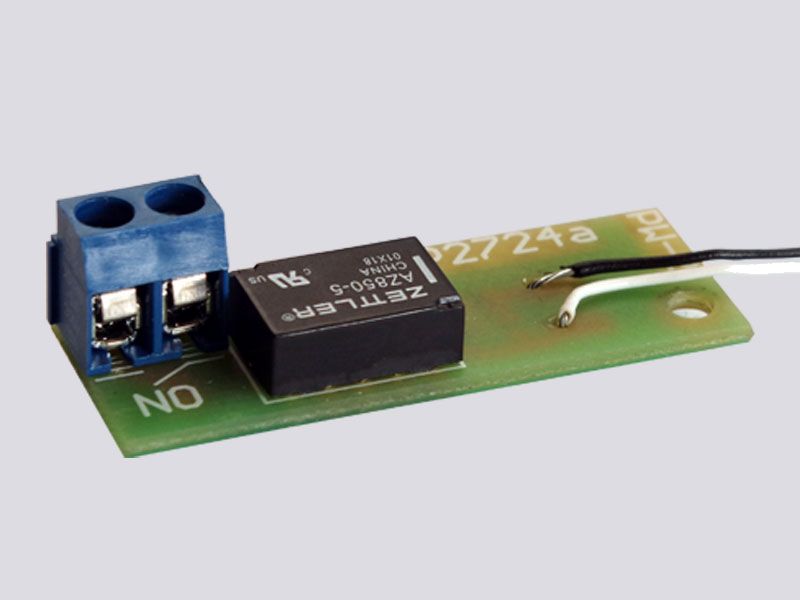

PW-2-2 (для мониторов)Требует смены программы монитора — только силами сервиса Laskomex; сигнализирует вызов с домофона, этажной панели BVC-8000 и дверного звонка. Несовместим с модулем портье PR-1.
| Питание сигнализатора | 5…18 В AC/DC, ток не более 1 А |
| Габариты платы | 15×45 мм |
Как это работает и подключается
- Стандартная настройка домофона делает вызов нарастающим (тихий → умеренный → громкие); модуль срабатывает только при уровне «умеренный» и «громкий» — для гарантированного срабатывания на первом звонке нужному номеру квартиры задают громкий вызов (настройка в «Индивидуальных настройках» для CD-2502/CD-3100/CD-2600, в «Списке жителей» для CD-4000).
- Полярность контактов реле НО не важна.
Монтаж
- Монтаж платы PW-2-1 в унифоне со трубкой рекомендуется доверить сервису Laskomex — демонтаж платы унифона рискует его повредить, особенно в громкоговорящем LG-8D; при самостоятельной установке провода M1 и L- припаиваются к плате унифона, плата модуля крепится винтом (LM-8, LY-8) или горячим клеем (LG-8D).
- Монтаж PW-2-2 в монитор требует смены программы монитора — только силами сервиса Laskomex; модуль ставится снаружи монитора (например, в монтажной коробке), провод M1 — на клемму +VS разъёма CN_PWR, провод L- — на клемму PORT разъёма CN_BP.
- Сигнализатор и его источник питания приобретаются отдельно, не входят в комплект модуля.
Примеры
Унифон в шумном помещении
Реле НО модуля PW-2-1 включает дополнительный звонок/сирену от отдельного источника параллельно основному вызову.
Монитор
Модуль PW-2-2 сигнализирует вызов и с домофона, и с этажной панели BVC-8000, и от дверного звонка.
Частые вопросы
В чём разница между PW-2-1 и PW-2-2?
PW-2-1 ставится в унифоны, PW-2-2 — в мониторы (и требует смены программы монитора силами сервиса); PW-2-2 дополнительно сигнализирует вызов с этажной панели BVC-8000 и дверного звонка.
Можно ли использовать PW-2-2 вместе с модулем портье PR-1?
Нет, монитор с PW-2-2 не будет работать с PR-1.
Нюансы и грабли
- Мониторы, дооснащённые модулем PW-2-2, не будут работать с модулем портье PR-1 — выбирать одно из двух на объекте.
- При стандартной настройке нарастающей громкости первый (тихий) звонок модуль не сигнализирует — для конкретной квартиры нужно явно выставить громкий вызов.
- На клеммы нельзя подавать более 18 В — превышение, особенно сетевое напряжение, создаёт риск пожара и поражения током.
Документация
- Laskomex — PW-2-1, PW-2-2, инструкция по монтажу модулей сигнализации вызова, v1.9 (04.03.2024)
