LPA-10Exd / LPA-10Exm — пожарные речевые оповещатели взрывозащищённого исполнения
Рупорные пожарные речевые оповещатели во взрывозащищённом исполнении, линия 100В, IP66, -65...+85 °C: LPA-10Exd (алюминиевый сплав, «d») и LPA-10Exm (ABS-пластик + алюминий, «d»+«m»).
Модели семейства
| Рабочее напряжение | 100 В |
| Мощность включения | 10 / 5 Вт |
| Частотный диапазон | 400 – 4500 Гц |
| Электрическое сопротивление (для исполнений ГВР) | 550 / 1050 Ом |
| SPL на 1 м, не менее | 109 / 107 дБ |
| Тип корпуса | алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85°C |
| Габариты | 273×206×163 мм |
| Вес | 4,5 кг |
| Рабочее напряжение | 100 В |
| Мощность включения | 10 / 5 Вт |
| Частотный диапазон | 400 – 4500 Гц |
| SPL на 1 м, не менее | 109 / 107 дБ |

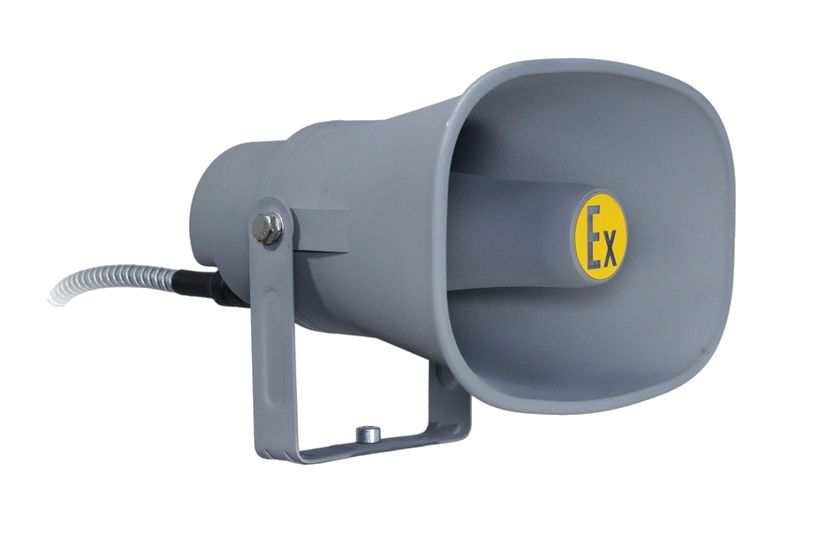

| Тип корпуса | ABS-пластик и алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db mb IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85°C |
| Габариты | 205×140×210 мм |
| Вес | 2,5 кг |
Как это работает и подключается
- Оба оповещателя — рупорные, на линию 100В, 10/5 Вт, диапазон 400–4500 Гц, SPL 109/107 дБ на 1 м; отличаются видом взрывозащиты и материалом корпуса.
- LPA-10Exd — взрывонепроницаемая оболочка «d»; LPA-10Exm — сочетание оболочки «d» и герметизации компаундом «m» уровня b, с двумя защитными сетками С-200 внутри корпуса.
- Взрывобезопасность обеспечена по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ IEC 60079-1-2013: токоведущие и искрящие части заключены во взрывонепроницаемую оболочку, оболочка выдерживает давление взрыва.
Монтаж
- Монтаж и эксплуатация — по главе 7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- При монтаже и эксплуатации принять меры по защите рупора оповещателя от механических воздействий и ударов; для LPA-10Exm прямо запрещены удары величиной более 0,9 Дж на рупор.
- Линию связи прокладывать вдали от силовых кабелей; пересечение силового кабеля с линией связи — только под прямым углом. Заземление экрана — надёжное, в одной точке.
- Знак «Х» в маркировке взрывозащиты означает, что оповещатель необходимо протирать только влажной тканью, смоченной в дистиллированной воде.
- По ГОСТ 12.2.007.0-75 оповещатель относится к классу защиты I от поражения электрическим током.
Примеры
LPA-10Exd/10Exm ставят там, где по проекту нужна маркировка взрывозащиты (например, 1Ex db IIC T6 Gb X) — обычный речевой оповещатель туда не допускается.
Частые вопросы
Чем LPA-10Exd отличается от LPA-10Exm?
Видом взрывозащиты и материалом корпуса: Exd — взрывонепроницаемая оболочка «d», корпус алюминиевый сплав; Exm — оболочка «d» плюс герметизация компаундом «m», корпус ABS-пластик с алюминиевым сплавом. Электрические параметры (мощность, частотный диапазон, SPL) по паспортам одинаковые.
Можно ли протирать оповещатель обычной тряпкой с бытовым чистящим средством?
Нет — знак «Х» в маркировке взрывозащиты требует протирать только влажной тканью, смоченной в дистиллированной воде.
Нюансы и грабли
- LPA-10Exd и LPA-10Exm внешне похожи по назначению и электрике, но у них разная маркировка взрывозащиты и разный корпус (алюминиевый сплав против ABS-пластика с алюминием) — при замене на объекте с разрешительной документацией сверять именно маркировку взрывозащиты, а не только модельный номер.
- Габариты и вес заметно различаются (273×206×163 мм / 4,5 кг у Exd против 205×140×210 мм / 2,5 кг у Exm) — при проектировании крепежа и посадочного места уточнять модель.
- Знак «Х» в маркировке — это не декоративное обозначение, а прямое требование по уходу (протирать только влажной тканью с дистиллированной водой); нарушение при обслуживании может повлиять на взрывозащиту.
Документация
- LUIS-LPA — Паспорт изделия LPA-10Exd, версия 1.1
- LUIS-LPA — Паспорт изделия LPA-10Exm, версия 1.2
