LPA-15Exd / LPA-15Exm — пожарные речевые оповещатели взрывозащищённого исполнения

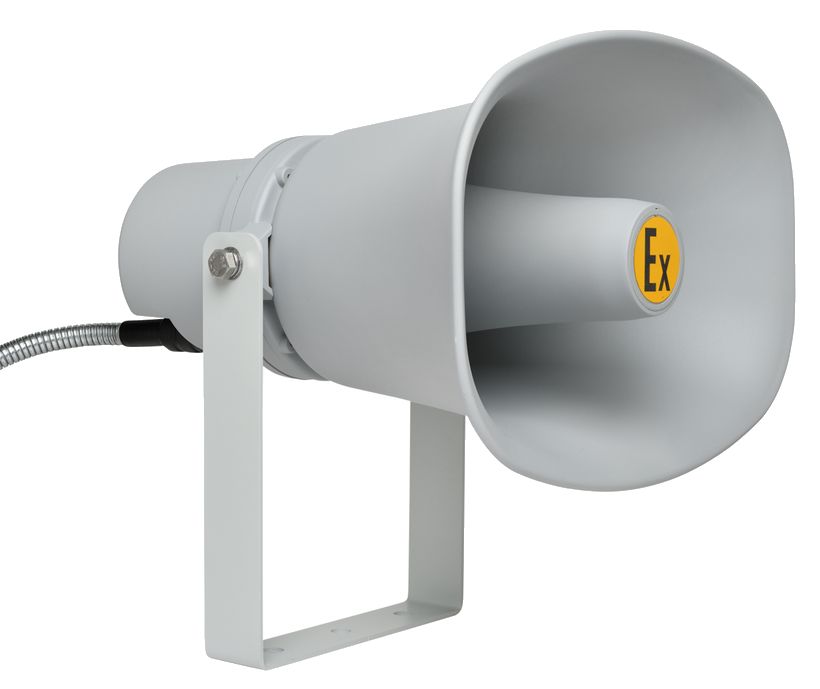

Речевые оповещатели на линию 100В для взрывоопасных зон, IP66, -65...+85 °C: LPA-15Exd (взрывонепроницаемая оболочка «d», алюминий) и LPA-15Exm (компаунд «m», ABS-пластик и алюминий).
Модели семейства
| Рабочее напряжение | 100 В |
| Мощность включения | 15 Вт |
| Частотный диапазон | 400 – 4500 Гц |
| Электрическое сопротивление (исполнения ГВР) | 500/1000 Ом |
| Уровень звукового давления на 1 м, не менее | 108 дБ |
| Тип корпуса | алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85 °C |
| Размеры | 245×245×345 мм |
| Вес | 4,9 кг |
| Рабочее напряжение | 100 В |
| Мощность включения | 15 Вт |
| Частотный диапазон | 400 – 4500 Гц |
| Уровень звукового давления на 1 м, не менее | 110 дБ |
| Тип корпуса | ABS-пластик и алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db mb IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65°C…+85°C |
| Размеры | 295×297×285 мм |
| Вес | 5,7 кг |
Как это работает и подключается
- Оба оповещателя работают на линию 100В, мощность включения 15 Вт, частотный диапазон 400–4500 Гц.
- Взрывобезопасность обеспечивается разными видами защиты: у LPA-15Exd — взрывонепроницаемая оболочка «d» с взрывонепроницаемыми резьбовыми соединениями и сеткой С-200 по ГОСТ 3187; у LPA-15Exm — герметизация компаундом «m» уровня b в сочетании с оболочкой «d» и защитой двумя сетками С-200.
- Класс защиты от поражения электрическим током — I по ГОСТ 12.2.007.0-75 у обеих моделей.
Монтаж
- При монтаже и эксплуатации принять меры по защите рупора оповещателя от механических воздействий и ударов; у LPA-15Exm прямо запрещены удары величиной более 0,9 Дж на рупор.
- Монтаж и эксплуатация — по требованиям главы 7.3 «Правил устройства электроустановок», ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IЕС 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Линию связи прокладывать вдали от силовых кабелей; пересечение с силовым кабелем — только под прямым углом.
- Заземление экрана — надёжное, только в одной точке.
- Знак «X» в маркировке взрывозащиты LPA-15Exm означает, что оповещатель нужно протирать только влажной тканью, смоченной в дистиллированной воде.
Примеры
Оба исполнения ставят на линию 100В там, где нужна взрывозащита по ГОСТ 31610.0-2019 (IEC 60079-0:2017); LPA-15Exd — компактнее (245×245×345 мм), LPA-15Exm даёт на 2 дБ больше SPL при большем весе (5,7 кг).
Частые вопросы
Чем LPA-15Exd отличается от LPA-15Exm?
Видом взрывозащиты (LPA-15Exd — оболочка «d»; LPA-15Exm — оболочка «d» с герметизацией компаундом «m»), материалом корпуса (алюминий против ABS-пластика с алюминием), габаритами и весом (4,9 кг против 5,7 кг); SPL у LPA-15Exm выше на 2 дБ (110 против 108 дБ).
Какая мощность и напряжение линии у этих оповещателей?
100В, мощность включения 15 Вт у обеих моделей.
Нюансы и грабли
- LPA-15Exd и LPA-15Exm — разные виды взрывозащиты («d» против «d»+«m») и разные габариты/вес (245×245×345 мм, 4,9 кг против 295×297×285 мм, 5,7 кг) при одинаковой мощности 15 Вт — подбирать по маркировке взрывозащиты объекта, а не только по цифре в названии.
- Срок эксплуатации LPA-15Exd — 10 лет по паспорту; следить за этим сроком отдельно от гарантийного (1 год).
- Для LPA-15Exd электрическое сопротивление указано отдельно «для исполнений ГВР» (500/1000 Ом) — уточнять исполнение перед расчётом линии.
Документация
- LUIS-LPA — Паспорт изделия LPA-15Exd, версия 1.1
- LUIS-LPA — Паспорт изделия LPA-15Exm, версия 1.2
