LUIS-LPA · громкоговорители 100В (настенные двухполосные)
LPA-20MW / LPA-40MB / LPA-40MW — настенные двухполосные громкоговорители 100В
Настенные двухполосные громкоговорители на линию 100В, IP42, диапазон -40...+60 °C: LPA-20MW (20 Вт, белый) и LPA-40MB/40MW (40 Вт, чёрный/белый) — та же линейка на большей мощности.
Модели семейства
| Рабочее напряжение | 100 В |
| Мощность включения | 20 / 10 / 5 / 2,5 Вт |
| Частотный диапазон | 40 Гц – 20 кГц |
| Угол направленности | 180° (1 кГц) / 90° (4 кГц) / 80° (8 кГц) |
| SPL, Вт/м | 94 дБ |
| Тип корпуса | пластик, металл |
| Исполнение | внутреннее |
| Степень защиты | IP42 |
| Рабочая температура | -40°С…+60°С |
| Размеры | 220×150×135 мм |
| Вес | 2,1 кг |
| Цвет | белый |

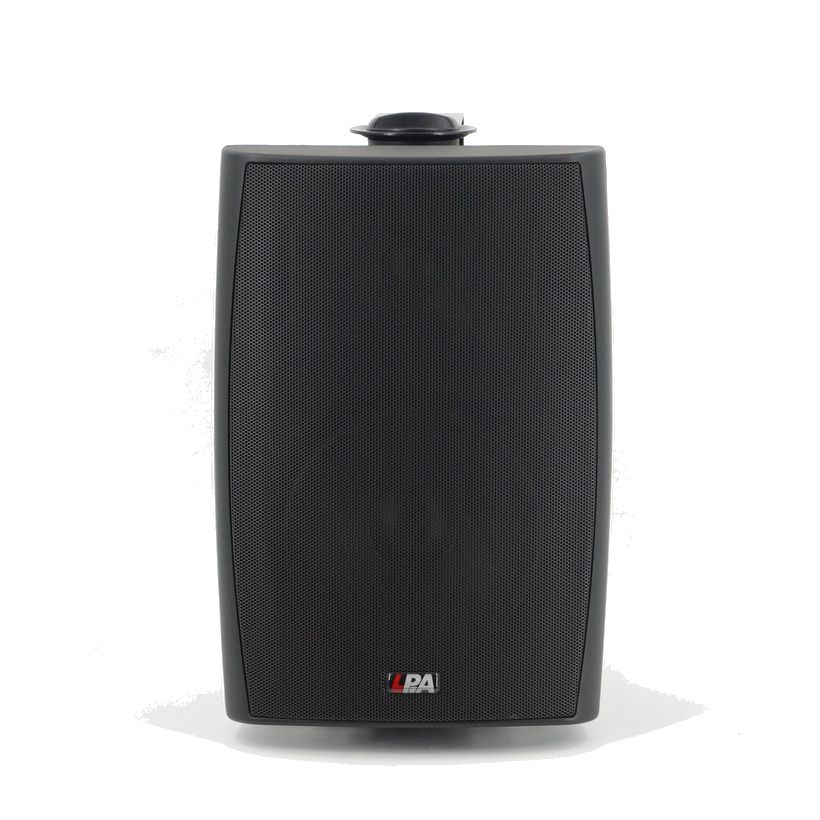

| Рабочее напряжение | 100 В |
| Мощность включения | 40 Вт |
| Частотный диапазон | 40 Гц – 20 кГц |
| Угол направленности | 180° (1 кГц) / 90° (4 кГц) / 80° (8 кГц) |
| SPL, Вт/м | 94 дБ |
| Тип корпуса | пластик, металл |
| Исполнение | внутреннее |
| Степень защиты | IP42 |
| Рабочая температура | -40°С…+60°С |
| Размеры | 310×213×195 мм |
| Вес | 3,7 кг |
| Цвет | чёрный |

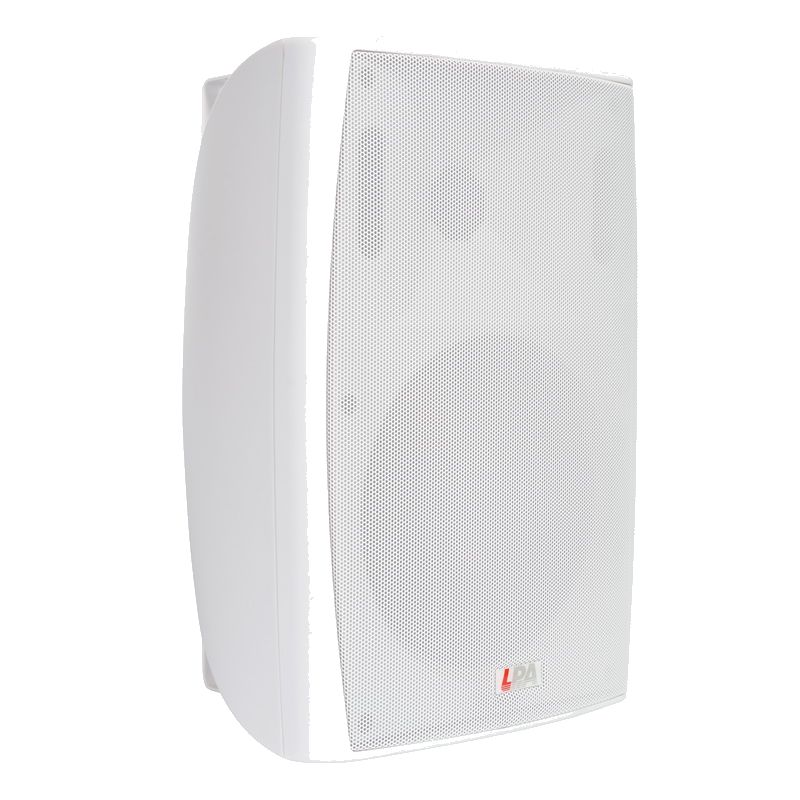

| Рабочее напряжение | 100 В |
| Мощность включения | 40 Вт |
| Частотный диапазон | 40 Гц – 20 кГц |
| Угол направленности | 180° (1 кГц) / 90° (4 кГц) / 80° (8 кГц) |
| SPL, Вт/м | 94 дБ |
| Тип корпуса | пластик, металл |
| Исполнение | внутреннее |
| Степень защиты | IP42 |
| Рабочая температура | -40°С…+60°С |
| Размеры | 310×213×195 мм |
| Вес | 3,7 кг |
| Цвет | белый |
Как это работает и подключается
- Все три модели — настенные двухполосные громкоговорители на линию 100В, IP42, рабочий диапазон -40°С…+60°С, угол направленности 180°/90°/80° на 1/4/8 кГц.
- LPA-20MW переключается по четырём отводам трансформатора (20/10/5/2,5 Вт) в корпусе 220×150×135 мм; LPA-40MB и LPA-40MW — фиксированная мощность 40 Вт в корпусе 310×213×195 мм, различаются только цветом (чёрный/белый).
Монтаж
- Перед подключением убедиться, что выходное напряжение усилителя не превышает 100В.
- Все подключения — только при отключённом электропитании; не подавать на вход сигналы, не предусмотренные назначением входа.
- Допускается дооснащение громкоговорителя резистором, конденсатором, термопредохранителем.
- Не бросать громкоговоритель, не допускать падений и сильной тряски; перевозить и хранить в оригинальной упаковке.
Примеры
LPA-20MW на отводе 20/10/5/2,5 Вт — для холлов и торговых залов; LPA-40MB/40MW (40 Вт) — там, где нужна большая громкость с тем же настенным креплением, цвет корпуса подбирается под интерьер (чёрный MB или белый MW).
Частые вопросы
Чем LPA-40MB отличается от LPA-40MW?
Только цветом корпуса: MB — чёрный, MW — белый. Остальные параметры (40 Вт, 310×213×195 мм, IP42, диапазон -40…+60°С) одинаковые.
Можно ли ставить LPA-40MW в помещении с высокой влажностью?
Паспорт прямо допускает установку в раздевалках, душевых, бассейнах и на открытых спортивных площадках под навесом. Для LPA-20MW паспорт формулирует иначе — прямой запрет на воздействие воды.
Нюансы и грабли
- LPA-20MW паспорт прямо запрещает воздействие воды на громкоговоритель, а LPA-40MB/40MW паспорт разрешает установку в помещениях с повышенной влажностью (раздевалки, бассейны, открытые спортплощадки под навесом) — при одинаковой степени защиты IP42; проверять требование именно для своей модели, не переносить правило с одной на другую.
- LPA-40MB и LPA-40MW электрически и по размеру идентичны (40 Вт, 310×213×195 мм, 3,7 кг) — отличие только в цвете корпуса, подбирать по проекту, а не по табличке мощности.
- У LPA-20MW мощность переключается по отводам (20/10/5/2,5 Вт), у 40-серии — фиксированные 40 Вт без отводов; при расчёте линии не путать регулируемую и фиксированную мощность.
Документация
- LUIS-LPA — Паспорт изделия LPA-20MW, версия 1.0
- LUIS-LPA — Паспорт изделия LPA-40MB, версия 1.0 (из папки задания luis-pasport-lpa-40mb)
- LUIS-LPA — Паспорт изделия LPA-40MW, версия 1.0 (из папки задания luis-pasport-lpa-40mw)
