LUIS-LPA · оповещатели пожарные речевые (взрывозащищённое исполнение)
LPA-30Exd / LPA-30Exm — пожарные речевые оповещатели взрывозащищённого исполнения
Рупорные пожарные речевые оповещатели во взрывозащищённом исполнении, линия 100В, IP66, -65...+85 °C: LPA-30Exd (алюминиевый сплав, «d») и LPA-30Exm (ABS-пластик + алюминий, «d»+«m»).
Модели семейства
LPA-30Exdвзрывозащищённый пожарный речевой оповещатель, корпус алюминиевый сплав
| Рабочее напряжение | 100 В |
| Мощность включения | 30 / 15 / 7.5 / 3.75 Вт |
| Частотный диапазон | 400-4500 Гц |
| Электрическое сопротивление (для исполнений ГВР) | 400 / 750 Ом |
| SPL на 1 м, не менее | 118-120 / 111-114 дБ |
| Тип корпуса | алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85°C |
| Размеры | 211×282×345 мм |
| Вес | 4.9 кг |

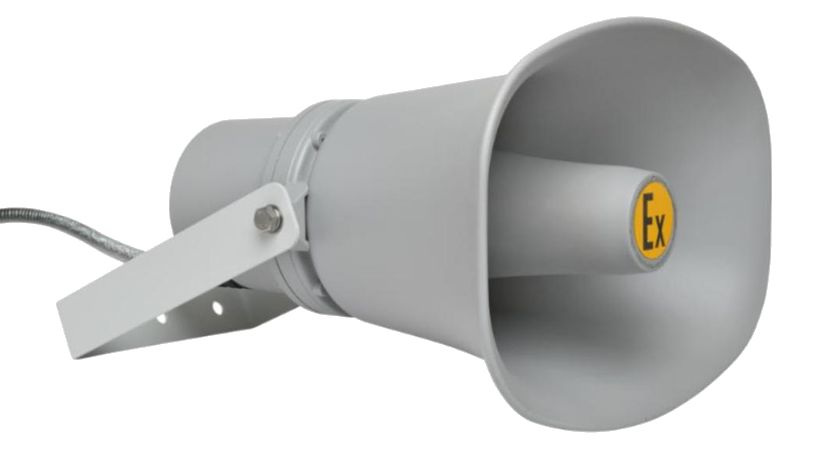

LPA-30Exmвзрывозащищённый пожарный речевой оповещатель, корпус ABS-пластик + алюминиевый сплав
| Рабочее напряжение | 100 В |
| Мощность включения | 30 / 15 / 7.5 / 3.75 Вт |
| Частотный диапазон | 400-4500 Гц |
| SPL на 1 м, не менее | 110 дБ |
| Тип корпуса | ABS пластик и алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db mb IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85°C |
| Размеры | 205×295×297 мм |
| Вес | 6 кг |
Как это работает и подключается
- Оба оповещателя — рупорные, на линию 100В, мощность включения 30/15/7.5/3.75 Вт, диапазон 400–4500 Гц.
- LPA-30Exd — взрывонепроницаемая оболочка «d», корпус алюминиевый сплав, SPL 118-120/111-114 дБ; LPA-30Exm — сочетание оболочки «d» и герметизации компаундом «m», корпус ABS-пластик с алюминием, SPL 110 дБ.
- Взрывобезопасность обеспечена по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ IEC 60079-1-2013: токоведущие и искрящие части заключены во взрывонепроницаемую оболочку, оболочка выдерживает давление взрыва, защита свободного объёма — двумя сетками С-200 по ГОСТ 3187.
Монтаж
- Монтаж и эксплуатация — по главе 7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IЕС 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- При монтаже и эксплуатации у обеих моделей прямо запрещены механические воздействия и удары величиной более 0,9 Дж на рупор оповещателя.
- Линию связи прокладывать вдали от силовых кабелей; пересечение силового кабеля с линией связи — только под прямым углом. Заземление экрана — надёжное, в одной точке.
- Знак «Х» в маркировке взрывозащиты означает, что оповещатель необходимо протирать только влажной тканью, смоченной в дистиллированной воде.
- По ГОСТ 12.2.007.0-75 оповещатель относится к классу защиты I от поражения электрическим током.
Примеры
Оповещение во взрывоопасной зоне
LPA-30Exd/30Exm ставят там, где по проекту нужна маркировка взрывозащиты (1Ex db IIC T6 Gb X или 1Ex db mb IIC T6 Gb X) — обычный речевой оповещатель туда не допускается.
Частые вопросы
Чем LPA-30Exd отличается от LPA-30Exm?
Видом взрывозащиты и материалом корпуса: Exd — взрывонепроницаемая оболочка «d», корпус алюминиевый сплав, SPL 118-120/111-114 дБ; Exm — оболочка «d» плюс герметизация компаундом «m», корпус ABS-пластик с алюминиевым сплавом, SPL 110 дБ. Мощность (30/15/7.5/3.75 Вт) и частотный диапазон (400–4500 Гц) одинаковые.
Можно ли протирать оповещатель обычной тряпкой с бытовым чистящим средством?
Нет — знак «Х» в маркировке взрывозащиты требует протирать только влажной тканью, смоченной в дистиллированной воде.
Нюансы и грабли
- LPA-30Exd и LPA-30Exm похожи по назначению и электрике, но у них разная маркировка взрывозащиты и разный корпус (алюминиевый сплав против ABS-пластика с алюминием) — при замене на объекте с разрешительной документацией сверять именно маркировку взрывозащиты, а не только модельный номер.
- Габариты и вес заметно различаются (211×282×345 мм / 4,9 кг у Exd против 205×295×297 мм / 6 кг у Exm) — при проектировании крепежа и посадочного места уточнять модель.
- Электрическое сопротивление 400/750 Ом (для исполнений ГВР) указано в паспорте только для LPA-30Exd — для LPA-30Exm паспорт этот параметр не приводит, уточнять по факту.
- В обоих паспортах пункт 1 списка «Взрывобезопасность обеспечивается» упоминает герметизацию компаундом «m» уровня b, хотя маркировка взрывозащиты LPA-30Exd — «1Ex db IIC T6 Gb X» (без «mb»). Похоже на общий для Exd/Exm текст списка в документе производителя; ориентироваться на маркировку взрывозащиты на самом изделии, а не на этот пункт списка.
Документация
- LUIS-LPA — Паспорт изделия LPA-30Exd, версия 1.1
- LUIS-LPA — Паспорт изделия LPA-30Exm, версия 1.2 (из папки задания luis-pasport-lpa-30exm)
