LUIS-LPA · громкоговорители 100В (рупорные)
LPA-30H1 / LPA-50H — рупорные громкоговорители 100В, IP66
Уличные рупорные громкоговорители на линию 100В, степень защиты IP66, диапазон -60...+60 °C: LPA-30H1 (30 Вт, пластиковый корпус) и LPA-50H (50 Вт, металлический корпус).
Модели семейства
LPA-30H1рупорный громкоговоритель, пластиковый корпус, 30/15/7,5/3,75 Вт
| Рабочее напряжение | 100 В |
| Мощность включения | 30 / 15 / 7.5 / 3.75 Вт |
| Частотный диапазон | 200 Гц – 8 кГц |
| Угол направленности | 60° (1 кГц) / 50° (4 кГц) / 40° (8 кГц) |
| SPL, Вт/м | 110 дБ |
| Тип корпуса | пластик |
| Исполнение | уличное |
| Степень защиты | IP66 |
| Температура/влажность | -60°C…+60°C, ≤95 % |
| Размеры | 285×205×280 мм |
| Вес | 2,0 кг |

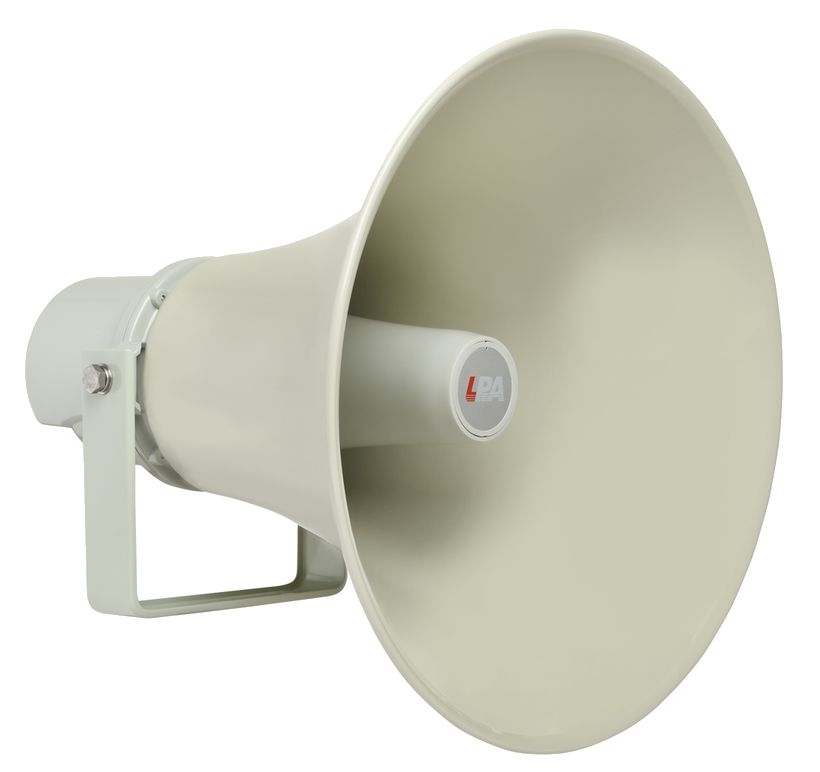

LPA-50Hрупорный громкоговоритель, металлический корпус, 50/25 Вт
| Рабочее напряжение | 100 В |
| Мощность включения | 50 / 25 Вт |
| Частотный диапазон | 200 Гц – 7 кГц |
| Угол направленности | 60° (1 кГц) / 50° (4 кГц) / 40° (8 кГц) |
| SPL, Вт/м | 110 дБ |
| Тип корпуса | металл |
| Исполнение | уличное |
| Степень защиты | IP66 |
| Температура/влажность | -60°C…+60°C, ≤95 % |
| Размеры | 325×350 мм |
| Вес | 2,3 кг |
Как это работает и подключается
- Обе модели — трансляционные рупоры на линию 100В с переключением мощности по отводам трансформатора, углы направленности одинаковые (60°/50°/40° на 1/4/8 кГц), SPL 110 дБ, IP66, диапазон -60°C…+60°C.
- LPA-30H1 (30/15/7,5/3,75 Вт, пластик, 285×205×280 мм, 2,0 кг) шире по верхней границе диапазона (до 8 кГц); LPA-50H (50/25 Вт, металл, 325×350 мм, 2,3 кг) мощнее и тяжелее, верхняя граница диапазона у него ниже (7 кГц).
Монтаж
- Перед подключением убедиться, что выходное напряжение усилителя не превышает 100В.
- Все подключения — только при отключённом электропитании; не подавать на вход сигналы, не предусмотренные назначением входа.
- Допускается дооснащение резистором, конденсатором, термопредохранителем.
- Не бросать громкоговоритель, не допускать падений и сильной тряски; перевозить и хранить в оригинальной упаковке.
Примеры
Оповещение на открытой площадке
LPA-30H1 (пластиковый корпус, 2,0 кг) — для лёгкого монтажа на парковке или дворе; LPA-50H (металлический корпус, 50/25 Вт) — там, где нужна большая мощность и прочность.
Частые вопросы
Чем LPA-30H1 отличается от LPA-50H?
Мощностью (30/15/7,5/3,75 Вт против 50/25 Вт), материалом корпуса (пластик против металла), размером (285×205×280 мм против 325×350 мм) и весом (2,0 кг против 2,3 кг); SPL 110 дБ, IP66 и диапазон -60…+60°C одинаковые у обоих.
Нюансы и грабли
- LPA-30H1 (пластик) и LPA-50H (металл) — разные материалы корпуса при одинаковом IP66 и температурном диапазоне -60°C…+60°C; для агрессивной среды или прямого солнца это может влиять на срок службы, паспорт разницы не уточняет.
- Мощность подбирается отводом трансформатора (30/15/7,5/3,75 Вт у LPA-30H1, 50/25 Вт у LPA-50H) — не путать номинал с максимумом при расчёте линии.
- Верхняя граница частотного диапазона у LPA-50H ниже (7 кГц против 8 кГц у LPA-30H1) — учитывать при подборе на объект с требованиями к разборчивости речи в верхних частотах.
Документация
- LUIS-LPA — Паспорт изделия LPA-30H1, версия 1.0
- LUIS-LPA — Паспорт изделия LPA-50H, версия 1.0 (из папки задания luis-pasport-lpa-50h)
