LPA-50Exd / LPA-50Exm — пожарные речевые оповещатели взрывозащищённого исполнения
Рупорные пожарные речевые оповещатели во взрывозащищённом исполнении, линия 100В, IP66, -65...+85 °C: LPA-50Exd (алюминиевый сплав, «d») и LPA-50Exm (ABS-пластик + алюминий, «d»+«m»).
Модели семейства
LPA-50Exdвзрывозащищённый пожарный речевой оповещатель, корпус алюминиевый сплав
| Рабочее напряжение | 100 В |
| Мощность включения | 50 / 25 Вт |
| Частотный диапазон | 400-4500 Гц |
| Электрическое сопротивление (для исполнений ГВР) | 250 / 450 Ом |
| SPL на 1 м, не менее | 126 / 125-124 дБ |
| Тип корпуса | алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85°C |
| Размеры | 325×325×402 мм |
| Вес | 5.3 кг |

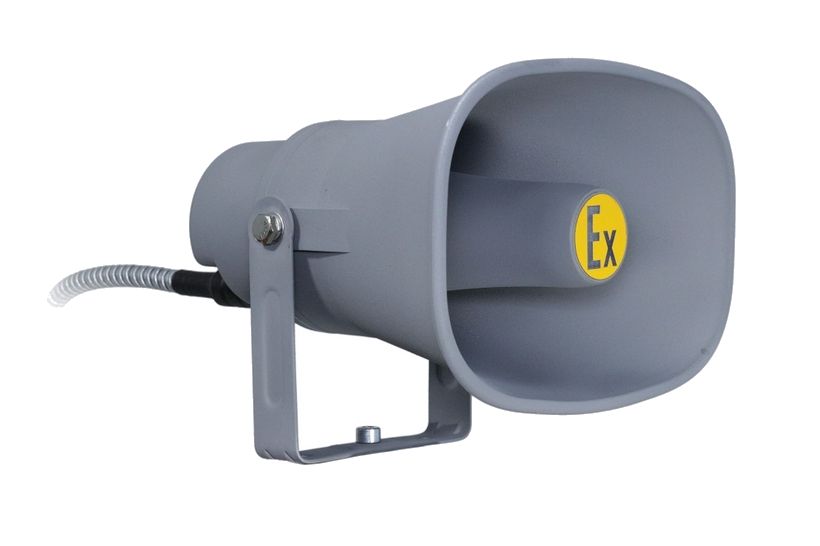

LPA-50Exmвзрывозащищённый пожарный речевой оповещатель, корпус ABS-пластик + алюминиевый сплав
| Рабочее напряжение | 100 В |
| Мощность включения | 50 / 25 Вт |
| Частотный диапазон | 400-4500 Гц |
| SPL на 1 м, не менее | 126 / 125-124 дБ |
| Тип корпуса | ABS пластик и алюминиевый сплав |
| Маркировка взрывозащиты | 1Ex db mb IIC T6 Gb X / Ex tb IIIC T85°C Db X |
| Класс защиты | IP66 |
| Рабочая температура | -65…+85°C |
| Размеры | 350×325×355 мм |
| Вес | 6 кг |
Как это работает и подключается
- Оба оповещателя — рупорные, на линию 100В, мощность включения 50/25 Вт, диапазон 400–4500 Гц, SPL 126/125-124 дБ на 1 м.
- LPA-50Exd — взрывонепроницаемая оболочка «d», корпус алюминиевый сплав; LPA-50Exm — сочетание оболочки «d» и герметизации компаундом «m», корпус ABS-пластик с алюминием.
- Взрывобезопасность обеспечена по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ IEC 60079-1-2013: токоведущие и искрящие части заключены во взрывонепроницаемую оболочку, оболочка выдерживает давление взрыва, защита свободного объёма — двумя сетками С-200 по ГОСТ 3187.
Монтаж
- Монтаж и эксплуатация — по главе 7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IЕС 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- При монтаже и эксплуатации у обеих моделей прямо запрещены механические воздействия и удары величиной более 0,9 Дж на рупор оповещателя.
- Линию связи прокладывать вдали от силовых кабелей; пересечение силового кабеля с линией связи — только под прямым углом. Заземление экрана — надёжное, в одной точке.
- Знак «Х» в маркировке взрывозащиты означает, что оповещатель необходимо протирать только влажной тканью, смоченной в дистиллированной воде.
- По ГОСТ 12.2.007.0-75 оповещатель относится к классу защиты I от поражения электрическим током.
Примеры
Оповещение во взрывоопасной зоне
LPA-50Exd/50Exm ставят там, где по проекту нужна маркировка взрывозащиты (1Ex db IIC T6 Gb X или 1Ex db mb IIC T6 Gb X) — обычный речевой оповещатель туда не допускается.
Частые вопросы
Чем LPA-50Exd отличается от LPA-50Exm?
Видом взрывозащиты и материалом корпуса: Exd — взрывонепроницаемая оболочка «d», корпус алюминиевый сплав, размер 325×325×402 мм; Exm — оболочка «d» плюс герметизация компаундом «m», корпус ABS-пластик с алюминиевым сплавом, размер 350×325×355 мм. Мощность (50/25 Вт), частотный диапазон (400–4500 Гц) и SPL (126/125-124 дБ) одинаковые.
Можно ли протирать оповещатель обычной тряпкой с бытовым чистящим средством?
Нет — знак «Х» в маркировке взрывозащиты требует протирать только влажной тканью, смоченной в дистиллированной воде.
Нюансы и грабли
- LPA-50Exd и LPA-50Exm похожи по назначению и электрике (мощность, частотный диапазон, SPL совпадают), но у них разная маркировка взрывозащиты и разный корпус (алюминиевый сплав против ABS-пластика с алюминием) — при замене на объекте с разрешительной документацией сверять именно маркировку взрывозащиты, а не только модельный номер.
- Габариты заметно различаются (325×325×402 мм / 5,3 кг у Exd против 350×325×355 мм / 6 кг у Exm) — при проектировании крепежа и посадочного места уточнять модель.
- Электрическое сопротивление 250/450 Ом (для исполнений ГВР) указано в паспорте только для LPA-50Exd — для LPA-50Exm паспорт этот параметр не приводит.
- В обоих паспортах пункт 1 списка «Взрывобезопасность обеспечивается» упоминает герметизацию компаундом «m» уровня b, хотя маркировка взрывозащиты LPA-50Exd — «1Ex db IIC T6 Gb X» (без «mb»). Похоже на общий для Exd/Exm текст списка в документе производителя; ориентироваться на маркировку взрывозащиты на самом изделии, а не на этот пункт списка.
Документация
- LUIS-LPA — Паспорт изделия LPA-50Exd, версия 1.1
- LUIS-LPA — Паспорт изделия LPA-50Exm, версия 1.2 (из папки задания luis-pasport-lpa-50exm)
