LUIS-LPA · оповещатели звуковые и речевые (уличные IP-колонны)
LPA-6191A03/A06/A12 — уличные IP-звуковые колонны трёх мощностей
Уличные IP-звуковые колонны LUIS-LPA: A03 (24 В/PoE, 30 Вт), A06 (24 В, 60 Вт) и A12 (110–240 В (AC), 120 Вт) — одна платформа SIP/ONVIF/мультикаст, разная громкость.
Модели семейства
| Питание | 24 В (DC), PoE (IEEE802.3af/at) |
| Выходная мощность | 30 Вт (при 24 В (DC)); 15 Вт (при PoE/PoE+) |
| Частотный диапазон | 100-15 кГц |
| Чувствительность | 85 дБ ±3 дБ (1 M/1 Вт/1 кГц) |
| Развиваемый УЗД | 96 дБ ±3 дБ (1 M/30 Вт/1 кГц) |
| Размеры | 296*140*130 мм |
| Вес | 1,69 кг |

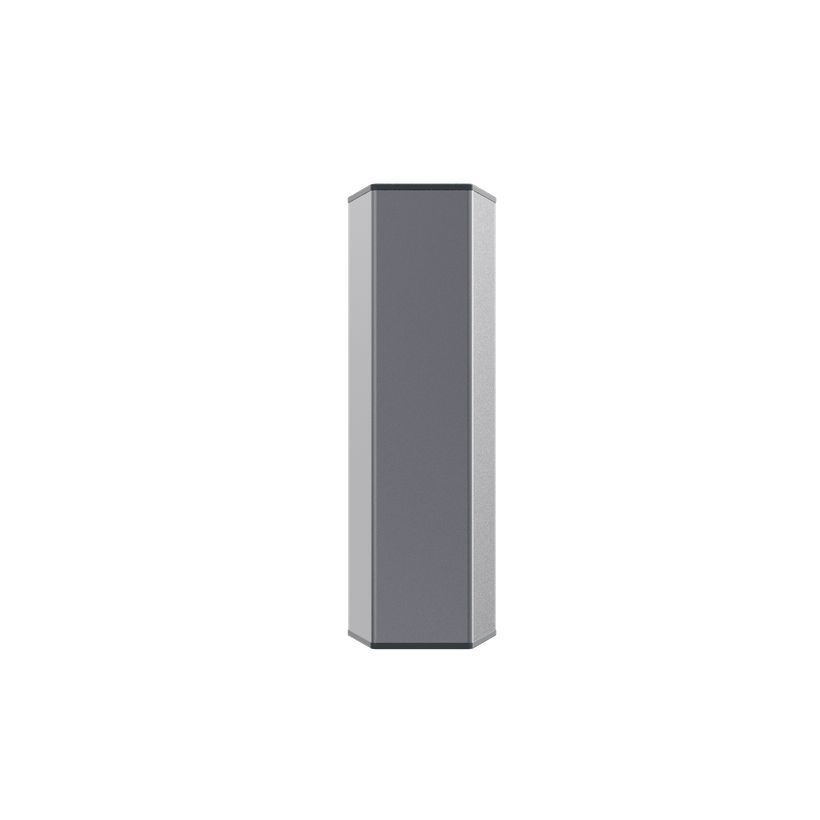

| Питание | 24 В (DC) |
| Выходная мощность | 60 Вт (при 24 В (DC)) |
| Частотный диапазон | 100-15 кГц |
| Чувствительность | 87 дБ ±3 дБ (1 M/1 Вт/1 кГц) |
| Развиваемый УЗД | 102 дБ ±3 дБ (1 M/60 Вт/1 кГц) |
| Размеры | 436*140*130 мм |
| Вес | 2,56 кг |

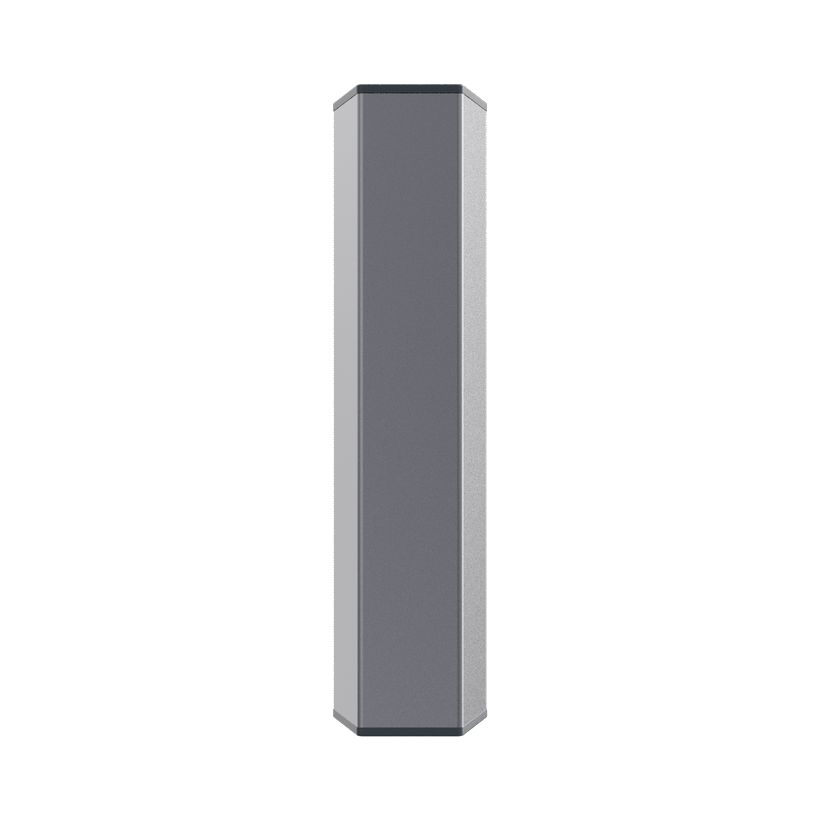

| Питание | 110~240 В (AC) 50/60 Гц |
| Выходная мощность | 120 Вт (при 110~240 В (АС)) |
| Частотный диапазон | 80-18 кГц |
| Чувствительность | 90 дБ ±3 дБ (1 M/1 Вт/1 кГц) |
| Развиваемый УЗД | 107 дБ ±3 дБ (1 M/120 Вт/1 кГц) |
| Размеры | 916*140*130 мм |
| Вес | 6,85 кг |
Как это работает и подключается
- Общая платформа: TCP/IP, UDP, HTTP, RTP, RTSP, ARP, ICMP, NTP, SIP, ONVIF, сетевой интерфейс 100 BASE-TX RJ45; настройка через веб-интерфейс или Device Config Tool.
- Мультикаст-приём до 20 потоков (настраивается), кодеки Opus, PCMU (G.711u), PCMA (G.711a), G.722; хранилище — максимум 20 файлов WAV/MP3, до 80 Мб.
- Соотношение сигнал/шум ≥85 дБ, аудиовход ×1 500 мВ, Bluetooth ×1 2,4 ГГц, один вход управления — на всех трёх моделях.
- Только PoE-питание у A03 отличает её от A06/A12: у A06 — исключительно 24 В (DC), у A12 — 110–240 В (AC).
- Разъём POWER у A03 держит вход DC 24 В/1,5 А или DC 24 В/2,7 А.
- Вход управления ALARM IN + GND принимает сигнал «сухого контакта»: по нему запускаются паттерн воспроизведения, SIP/P2P-вызов или отключение трансляции; сигнал настраивается как уровневый (самоблокирующийся) или импульсный (кнопка), контакт — как нормально разомкнутый или нормально замкнутый.
- Приоритеты задач настраиваются в веб-интерфейсе (Priority): 1 — самый высокий приоритет, далее по убыванию; задача высокого приоритета прерывает низкоприоритетную, и та возобновляется после её завершения — так тревога/экстренная трансляция всегда перекрывает фоновую музыку.
- Калибровка порога (Threshold calibration) — отдельная кнопка в Advanced Settings для входов Line и Bluetooth; во время калибровки на эти входы нельзя подавать сигнал.
Монтаж
- Исполнение уличное, класс защиты IPX5, рабочая температура -30…+55°С, влажность ≤90% без конденсации — общее для всех трёх моделей.
- Корпус — алюминиевый сплав с железной сеткой, цвет серебристо-серый; чем выше мощность модели, тем больше габариты и вес (см. таблицы моделей).
- Колонна устанавливается только вертикально на три винта диаметром 8 мм — горизонтальный монтаж не допускается.
- Заводские сетевые настройки: IP-адрес 192.168.1.101, маска 255.255.255.0, шлюз 192.168.1.1; вход в веб-интерфейс — admin/admin.
- Кнопка СБРОС на корпусе: удержание 10 секунд возвращает устройство к заводским настройкам (устройство перезагружается автоматически).
Примеры
A06/A12 перекрывают большую площадь при работе от 24 В или 110–240 В (AC).
A03 — единственная модель линейки с питанием по PoE (IEEE802.3af/at), не нужен отдельный кабель питания.
Частые вопросы
Чем отличаются A03, A06 и A12?
Мощностью и напряжением питания: A03 — 30 Вт, 24 В (DC) или PoE; A06 — 60 Вт, 24 В (DC); A12 — 120 Вт, 110–240 В (AC). Частотный диапазон и УЗД растут вместе с мощностью.
Можно ли запитать колонну по PoE?
Только LPA-6191A03 — по стандарту PoE/PoE+ (IEEE802.3af/at). A06 и A12 работают от 24 В (DC) или 110–240 В (AC) соответственно.
Как войти в веб-интерфейс и что делать, если забыли IP или пароль?
По умолчанию адрес 192.168.1.101, логин/пароль admin/admin. При утере — удержать кнопку СБРОС на корпусе 10 секунд до перезагрузки: устройство вернётся к 192.168.1.101 и admin/admin. Если и адрес неизвестен — найти устройство сканером IP в локальной сети или подключить его сетевой порт напрямую к порту компьютера.
Как подключить внешнюю тревожную кнопку или датчик?
К клеммам ALARM IN и GND — вход принимает сигнал «сухого контакта» (NO или NC, уровневый или импульсный). В веб-интерфейсе (Event) на этот вход назначается действие: локальный паттерн, SIP-вызов или отключение трансляции.
Нюансы и грабли
- Мощность усилителя жёстко привязана к источнику питания: для A03 — 30 Вт от 24 В (DC), но только 15 Вт при переходе на PoE/PoE+ — планируя звуковое давление, учитывать реальный источник, а не паспортный максимум.
- A06 и A12 не поддерживают PoE — при проектировании линии для них закладывать отдельное питание (24 В или 110–240 В (AC) соответственно).
- Перед доступом к веб-интерфейсу проверить связь по ping — иначе страница входа не откроется; после изменения настроек обязательно нажимать Save и дожидаться подтверждения, иначе они не сохранятся после перезагрузки.
- Веб-интерфейс не держит две активные сессии: новый вход с другого браузера/ПК выкидывает прежнего, а без действий сессия закрывается за 60 секунд.
- Reset в Advanced Settings удаляет и настройки, и загруженные аудиофайлы — перед сбросом их нужно сохранить отдельно.
- В РЭ есть расхождение между разделами: в описании интерфейсов кнопка сброса — 10 секунд, в таблице неисправностей (забыли пароль) — «~5 секунд». Скорее всего, это границы допустимого с разными допусками — подходят оба варианта, удержание 10 секунд покрывает и меньший порог.
- Broadcast Disabled (отключение трансляции по тревожному входу) работает только в Level mode — в других режимах такое действие не сработает.
Документация
- LUIS-LPA — LPA-6191A03/A06/A12, Паспорт изделия v1.0
- LUIS-LPA — LPA-6191A03, Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-6191A06, Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-6191A12, Руководство по эксплуатации v1.0
