LUIS-LPA · оповещатели звуковые и речевые (рупорные IP-громкоговорители)

LPA-6393A01/A03 — рупорные IP-громкоговорители IP66 с выходом тревоги 12 В

Уличные рупорные IP-громкоговорители LUIS-LPA: A01 — 15 Вт/116 дБ, A03 — 30 Вт/121 дБ; питание 12–24 В (DC) или PoE, IP66, -50…+60°С.

Рупорный IP-громкоговоритель системы диспетчерской и технологической связи LUIS-LPA

Модели семейства

LPA-6393A01рупорный IP-громкоговоритель, 15 Вт

Питание	12-24 В (DC), PoE (IEEE802.3af/at)
Выходная мощность	15 Вт (адаптер 24 В (DC)); 15 Вт (адаптер 12 В (DC)); 15 Вт (PoE/PoE+)
Частотный диапазон	100 Гц - 18000 Гц
SPL, Ватт/метр	105 дБ
Максимальный УЗД	116 дБ
Размеры / вес	232163222 мм / 1,3 кг

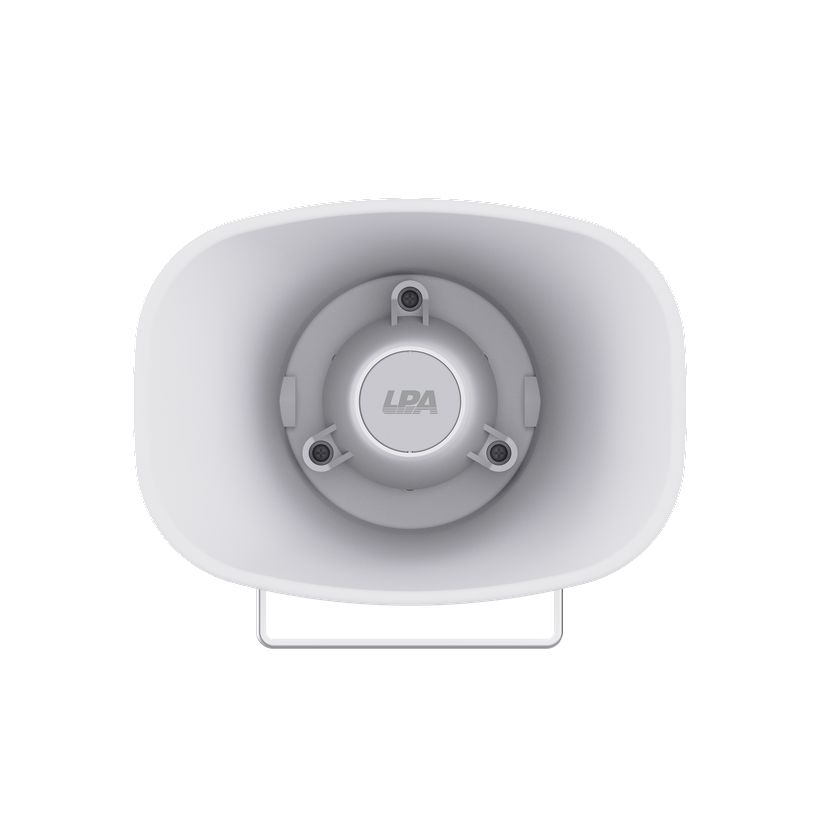

LPA-6393A03рупорный IP-громкоговоритель, 30 Вт

Питание	12-24 В (DC), PoE (IEEE802.3af/at)
Выходная мощность	30 Вт (адаптер 24 В (DC)); 15 Вт (адаптер 12 В (DC)); 15 Вт (PoE/PoE+)
Частотный диапазон	100 Гц - 18000 Гц
SPL, Ватт/метр	107 дБ
Максимальный УЗД	121 дБ
Размеры / вес	282204287 мм / 1,95 кг

Как это работает и подключается

Общая платформа: приём SIP-аудио, ONVIF-аудио и мультикаста (до 20 потоков), кодеки Opus/PCMU/PCMA/G.722, хранилище 20 файлов WAV/MP3 до 80 Мб.
Порты 1, 2 — тревожные входы (шаблон, SIP/P2P-звонок, отключение трансляции); порты 3, 4 — тревожный выход 12 В (DC), порт 3 — земля, порт 4 — плюс.
Встроенный микрофон — двусторонняя связь; управление также через HTTP API.
Тревожный вход настраивается как level signal (непрерывный, самоблокирующийся) или edge signal (импульсный, кнопка), контакт — как normally open (срабатывает при замыкании) или normally closed (срабатывает при размыкании); действие Broadcast Disabled по тревоге работает только в Level mode.
Приоритеты задач настраиваются в веб-интерфейсе (Priority) перетаскиванием: задачи высокого приоритета (экстренные трансляции, сигналы тревоги) всегда идут первыми и прерывают низкоприоритетные (фоновую музыку, таймерные трансляции), которые возобновляются после завершения высокоприоритетной задачи.

Монтаж

Монтаж на стену или столб, корпус ABS с нержавеющим кронштейном, степень защиты IP66, диапазон -50…+60°С, влажность ≤90% без конденсации.
Питание — 12–24 В (DC, адаптер опционально в комплекте) или PoE (IEEE802.3af/at); реальная выходная мощность у A03 максимальна именно от адаптера 24 В (30 Вт), от 12 В или PoE — 15 Вт, как у A01.
Заводские сетевые настройки: IP-адрес 192.168.1.101, маска 255.255.255.0, шлюз 192.168.1.1; вход в веб-интерфейс — admin/admin.
Кнопка сброса на корпусе перезагружает устройство и возвращает параметры к заводским настройкам; при утере пароля в веб-интерфейсе — удерживать её ~5 секунд до сброса.

Примеры

Уличная зона с тревожным выходом

Выход управления (сухой контакт/12 В DC, переключаемый) можно завести на сирену или сигнальную лампу при получении задачи.

Частые вопросы

Чем отличаются A01 и A03?

Мощностью и УЗД: A01 — 15 Вт/116 дБ, A03 — 30 Вт (от 24 В DC)/121 дБ; частотный диапазон и питание одинаковые.

Есть ли тревожный выход для сирены?

Да, порты 3–4 — переключаемый выход: сухой контакт либо 12 В (DC), порт 4 — плюс, порт 3 — земля.

Как войти в веб-интерфейс и что делать, если забыт пароль?

Адрес по умолчанию 192.168.1.101, логин/пароль admin/admin. Если пароль утерян — удержать кнопку сброса на корпусе ~5 секунд: устройство перезагрузится и вернётся к заводским настройкам.

Нюансы и грабли

У A03 мощность 30 Вт достигается только на адаптере 24 В (DC) — при питании 12 В или PoE обе модели выдают одинаковые 15 Вт; не путать паспортный максимум с реальной мощностью на объекте.
Тревожный выход переключаемый: сухой контакт или 12 В (DC) — при подключении внешнего устройства проверять полярность (порт 3 — земля, порт 4 — плюс).
Веб-интерфейс не держит две активные сессии одновременно: новый вход с другого браузера/ПК выкидывает прежнего, а без действий сессия закрывается за 60 секунд — сохранять настройки (Save) сразу после изменения.
