LPA-6C — потолочный широкополосный громкоговоритель 100В
Потолочный громкоговоритель на линию 100В, пластик с металлической решёткой, для помещений. LPA-6C 0,75 (четыре отвода, белый/серый/чёрный), LPA-6C EVA (три отвода), LPA-10C (10/5/2,5 Вт).
Модели семейства
LPA-6C 0,75 (белый/серый/чёрный)Потолочная модель с отводом до 0,75 Вт.
| Рабочее напряжение | 100 В |
| Номинальная мощность | 6 / 3 / 1,5 / 0,75 Вт |
| Частотный диапазон | 80 Гц – 20 кГц |
| Угол направленности | 180° (1 кГц) / 90° (4 кГц) / 80° (8 кГц) |
| SPL, Вт/м | 94 дБ |
| Тип корпуса | пластик, металл |
| Исполнение | внутреннее |
| Степень защиты | IP41 |
| Температура/влажность | -40°C…+60°C, ≤93%, без конденсации влаги |
| Габариты | 203×80 мм |
| Вес | 0,7 кг |

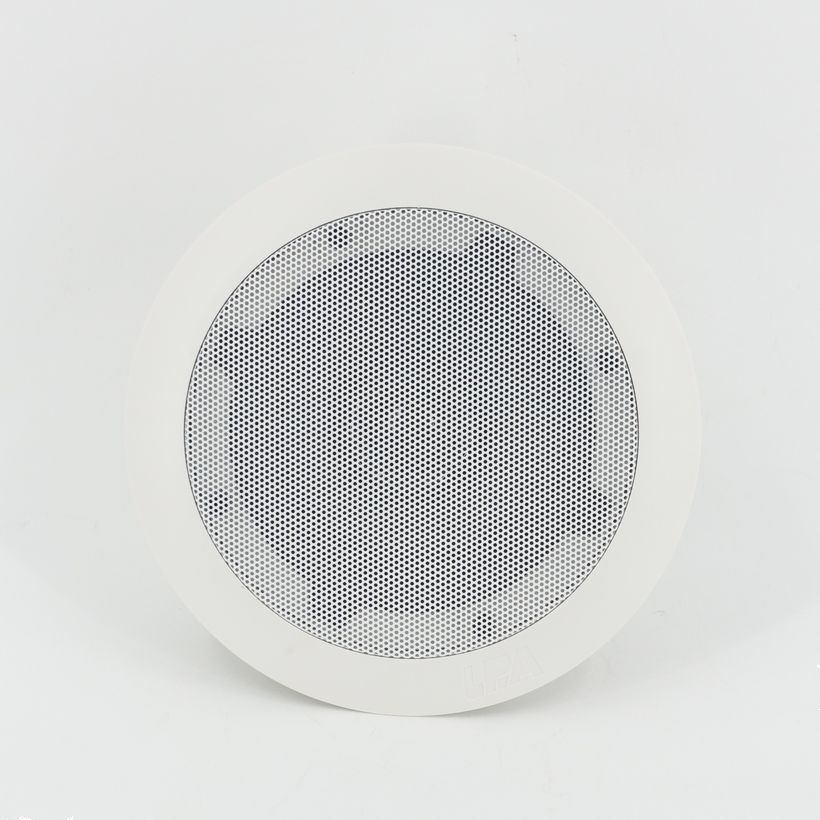

LPA-6C EVAПотолочная модель без нижнего отвода 0,75 Вт.
| Рабочее напряжение | 100 В |
| Номинальная мощность | 6 / 3 / 1,5 Вт |
| Частотный диапазон | 80 Гц – 20 кГц |
| Угол направленности | 180° (1 кГц) / 90° (4 кГц) / 80° (8 кГц) |
| SPL, Вт/м | 94 дБ |
| Тип корпуса | пластик, металл |
| Исполнение | внутреннее |
| Степень защиты | IP41 |
| Температура/влажность | -40°C…+60°C, ≤93%, без конденсации влаги |
| Габариты | 203×80 мм |
| Вес | 0,7 кг |

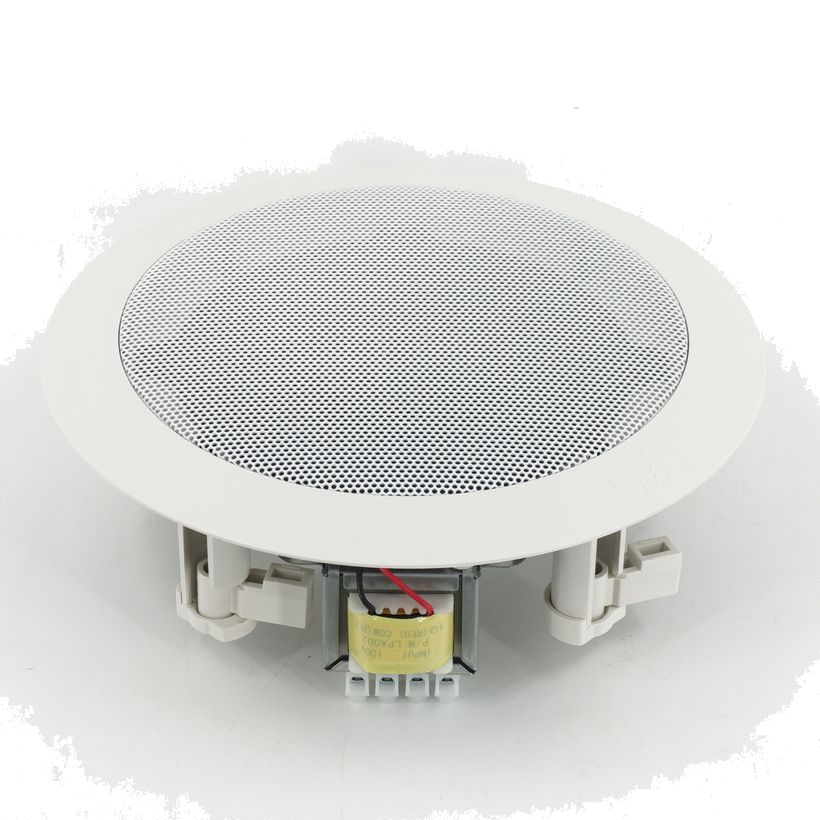

LPA-10CТот же потолочный корпус, отвод до 10 Вт.
| Рабочее напряжение | 100 В |
| Номинальная мощность | 10 / 5 / 2,5 Вт |
| Частотный диапазон | 80 Гц – 20 кГц |
| Угол направленности | 180° (1 кГц) / 90° (4 кГц) / 80° (8 кГц) |
| SPL, Вт/м | 94 дБ |
| Тип корпуса | пластик, металл |
| Исполнение | внутреннее |
| Степень защиты | IP41 |
| Температура/влажность | -40°C…+60°C, ≤93%, без конденсации влаги |
| Габариты | 203×80 мм |
| Вес | 0,7 кг |
Как это работает и подключается
- Все три версии работают на линии 100В с одинаковым корпусом и посадочным местом (203×80 мм, 0,7 кг); отличие — в наборе отводов трансформатора: 0,75 Вт есть только у LPA-6C 0,75, а LPA-10C поднимает верхний отвод до 10 Вт (10/5/2,5 Вт вместо 6/3/1,5).
Монтаж
- Перед подключением проверить, что выходное напряжение усилителя не превышает 100В.
- Исполнение внутреннее, IP41 — не для влажных и уличных зон.
- Все подключения — при отключённом электропитании.
Примеры
Подвесной потолок офиса
Врезной потолочный монтаж 203×80 мм, отвод мощности подбирается перемычкой трансформатора.
Частые вопросы
Чем LPA-6C 0,75 отличается от LPA-6C EVA?
Набором отводов трансформатора: у 0,75 их четыре (6/3/1,5/0,75 Вт), у EVA — три (6/3/1,5 Вт); корпус и остальные характеристики одинаковые по паспортам.
В каких цветах есть LPA-6C 0,75?
Паспорта подтверждают белый, серый и чёрный — характеристики во всех трёх идентичны.
Чем LPA-10C отличается от LPA-6C?
Только набором отводов трансформатора: у LPA-10C максимум 10 Вт (10/5/2,5 Вт), у LPA-6C — 6 Вт (6/3/1,5/0,75 Вт); корпус, крепление и остальные параметры по паспорту одинаковые.
Нюансы и грабли
- LPA-6C EVA не имеет отвода 0,75 Вт, который есть у LPA-6C 0,75 — при проектировании линии с большим числом точек и малым запасом мощности усилителя уточнять, какая версия паспорта у поставляемой партии.
- Габариты и корпус у всех трёх версий совпадают (203×80 мм, 0,7 кг) — механически взаимозаменяемы, различие только в наборе отводов мощности (0,75–6 Вт у 6C, 2,5–10 Вт у LPA-10C).
- LPA-10C паспортно выдерживает вдвое большую верхнюю мощность (10 Вт против 6 Вт), но при этом заявлен тот же SPL 94 дБ — сравнивать модели по паспортной мощности отвода, а не по чувствительности.
