LUIS-LPA · приборы управления оповещением (панель управления звуком)
LPA-8000CW / LPA-8000DW — панели управления звуком, RS485
Панели управления звуком: питание 24В DC, интерфейс RS485 по RJ45, удаление от контроллера до 1 км. LPA-8000CW — без микрофона, LPA-8000DW — со встроенным микрофонным входом.
Модели семейства
LPA-8000CWпанель управления звуком, без микрофона
| Питание | 24 В (DC) |
| Разъём для подключения | RJ45 |
| Интерфейс связи | RS485 |
| Скорость передачи данных | 57600 бит/с |
| Расстояние панели управления | до 1 км |
| Габариты | 86×86×33 мм |
| Вес | 73 г |

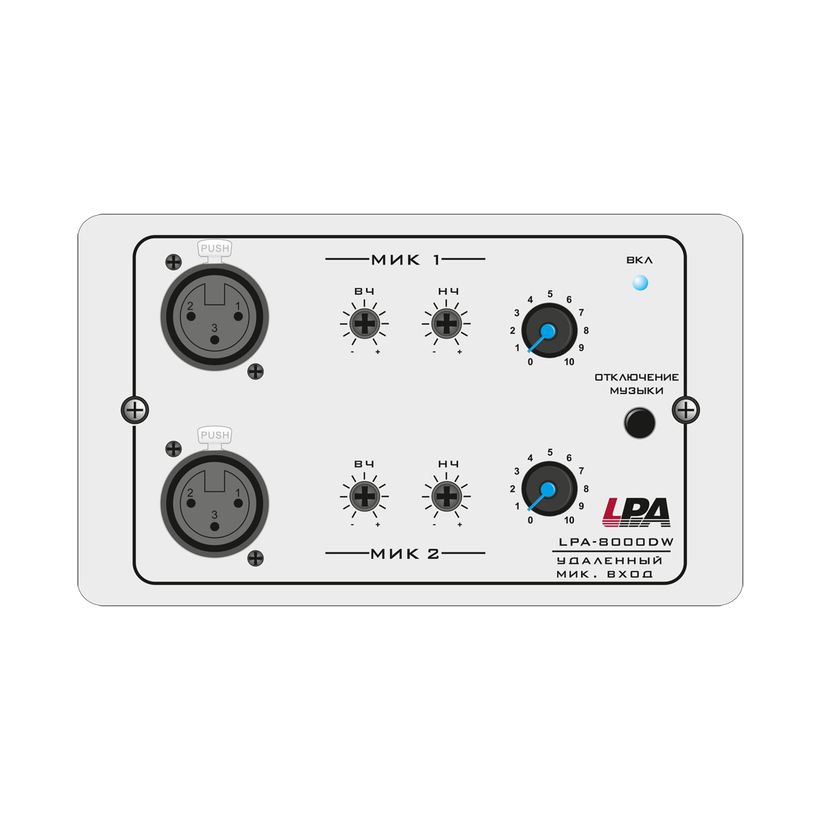

LPA-8000DWпанель управления звуком со встроенным микрофонным входом
| Питание | 24 В (DC) |
| Разъём для подключения | RJ45 |
| Интерфейс связи | RS485 |
| Расстояние панели управления | до 1 км |
| Микрофонный вход | 10 мВ |
| Частотный диапазон | 50 Гц – 18 кГц (±10 дБ) |
| Линейный выход | 775 мВ |
| Соотношение сигнал/шум | ≥70 дБ |
| Коэффициент нелинейных искажений | ≤1 % на 1 кГц |
| Габариты | 86×146×33 мм |
| Вес | 161 г |
Как это работает и подключается
- Обе панели подключаются по RJ45 на интерфейс RS485, питание 24В DC, удаление от контроллера — до 1 км.
- LPA-8000DW дополнительно несёт микрофонный вход (10 мВ), линейный выход (775 мВ), частотный диапазон 50 Гц – 18 кГц (±10 дБ), соотношение сигнал/шум ≥70 дБ и Кг ≤1 % на 1 кГц — этих параметров у LPA-8000CW в паспорте нет.
- LPA-8000CW заметно компактнее и легче (86×86×33 мм, 73 г) по сравнению с LPA-8000DW (86×146×33 мм, 161 г).
Монтаж
- Перед использованием убедиться, что входное напряжение не превышает 24В.
- Рабочий диапазон температур +5°С…+40°С — не подвергать оборудование сильному электромагнитному излучению.
- Не погружать оборудование в жидкость; не допускать падений и сильной тряски.
- Все подключения выполнять только при отключённом электропитании.
- Не подавать на вход сигналы, не предусмотренные назначением этого входа — может привести к выходу устройства из строя.
- Конфигурирование лицом без соответствующей компетенции может привести к сбоям в работе и выходу устройства из строя.
Примеры
Точка управления звуком
LPA-8000DW ставят там, где нужен свой микрофонный вход на панели; LPA-8000CW — там, где панель только управляет системой по RS485, без собственного микрофона.
Частые вопросы
Чем LPA-8000DW отличается от LPA-8000CW?
У LPA-8000DW есть встроенный микрофонный вход (10 мВ) и линейный выход (775 мВ) с заявленными аудиопараметрами (диапазон 50 Гц – 18 кГц, сигнал/шум ≥70 дБ); LPA-8000CW — панель управления без микрофона, компактнее и легче.
На каком расстоянии от контроллера можно ставить панель?
До 1 км по интерфейсу RS485 через разъём RJ45, у обеих моделей.
Нюансы и грабли
- LPA-8000CW и LPA-8000DW внешне похожи (то же питание 24В, тот же разъём RJ45 и интерфейс RS485), но DW заметно длиннее (146 мм против 86 мм) и тяжелее (161 г против 73 г) — при заказе уточнять модель, а не только «панель LPA-8000».
- Рабочий диапазон панелей по правилам эксплуатации всего +5°С…+40°С — узкий диапазон, учитывать при выборе места установки.
Документация
- LUIS-LPA — Паспорт изделия LPA-8000CW, версия 1.0
- LUIS-LPA — Паспорт изделия LPA-8000DW, версия 1.0 (из папки задания luis-pasport-lpa-8000dw)
