LUIS-LPA · сетевые IP-усилители мощности системы LPA-IP

LPA-8505BNAS / -B12NAS / -120CP / -60CP — сетевые IP-усилители на линию 100В

Настенные сетевые IP-усилители LPA-IP на линию 100В: 60 и 120 Вт, RJ-45, управление через ПО LPA-8500NAS. У части исполнений микрофонный вход и ЖКИ, у части аудио 3,5 мм jack без них.

Сетевые IP-усилители мощности LUIS-LPA 8505BNAS

Модели семейства

LPA-8505BNAS-120CP / LPA-8505NAS-60CPсетевой трансляционный IP-усилитель, крепление на стену, чип ARM+DSP, аудио 3,5 мм jack

Назначение	звуковая трансляция на 1 линию 100В в составе системы LPA-IP
Выход линии оповещения	100В: -60CP — 60 Вт (потребление 75 Вт, масса 4,3 кг), -120CP — 120 Вт (потребление 150 Вт, масса 5,1 кг) — по спецификации Руководства по быстрой установке LPA-8505BNAS
Питание	100–240 В (AC), 50 Гц
Сетевой интерфейс	RJ-45, 10/100 Мбит/с, TCP/IP, UDP, ARP, ICMP, IGMP
Аудиовход/выход	3,5 мм jack (1 аудиовход, 1 аудиовыход)
Частотная характеристика	60–10 000 Гц (+1 дБ; -3 дБ)
Загрузка устройства	менее 3 секунд (чип ARM + DSP)
Управление	внешняя панель регулировки громкости; сухие контакты с обратной связью от внешних устройств; тревожный вход/выход (макс. ток нагрузки выхода — 1 А/100 В AC или 24 В DC)
Монтаж	настенный

LPA-8505BNASсетевой IP-усилитель мощности, 60 Вт (100В), с ЖКИ и микрофонным входом

Энергопотребление	110–240 В (AC), 50 Гц, 75 Вт
Сетевой протокол	TCP, UDP, ARP, ICMP, IGMP
Скорость сети	10/100 Мбит/с
Частотная характеристика	50 Гц – 18 кГц (+1 dB; -3 dB)
Интерфейсы	1 динамический микрофонный вход, 2 линейных входа, 2 вспомогательных линии, 1 линейный выход, 1 выход питания, 1 порт RJ45
Выход на громкоговорители	60 Вт (100В)
Дисплей	ЖКИ дисплей 144х32
Аудио кодек	MP2/MP3/PCM/ADPCM
Дискретизация аудио	8…44,1 кГц, 16 бит, 8…320 Кбит/с
Температура / влажность	-10°C…+50°C, 10…90%
Габариты / вес	483x408x44 мм / 5.7 кг

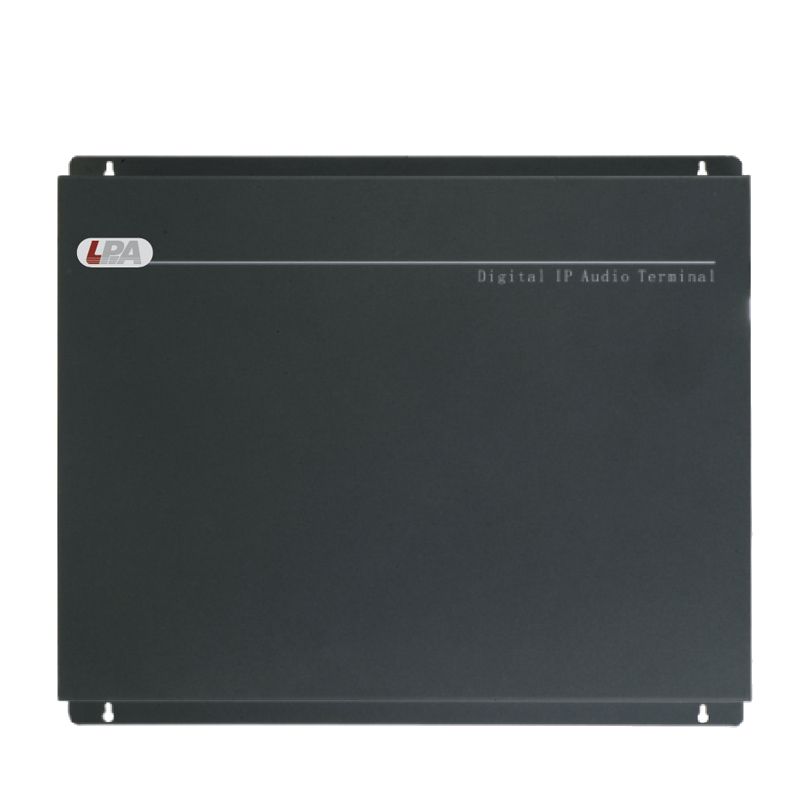

LPA-8505B12NASсетевой IP-усилитель мощности, 120 Вт (100В)

Энергопотребление	100–240 В (АC), 50 Гц
Сетевой протокол	TCP/IP, UDP, ARP, ICMP, IGMP
Скорость сети	10/100 Мбит/с
Частотная характеристика	60–10 000 Гц (+1 дБ; -3 дБ)
Интерфейсы	1 аудиовход, 1 аудиовыход, 1 тревожный вход, 1 тревожный выход, 1 выход питания, 1 RJ-45
Выход на громкоговорители	120 Вт (100В)
Аудио кодек	MP2 / MP3 / PCM / ADPCM
Дискретизация аудио	8…44,1 кГц, 16 бит, 8…320 Кбит/с
Температура / влажность	-10°C…+50°C, ≤ 90 %
Габариты / вес	337x283,5x50 мм / 5,1 кг

Как это работает и подключается

Усилитель — сетевой узел системы LPA-IP: включается в IP-сеть по RJ-45. Исполнение -120CP/-60CP настраивается утилитой «IP Audio Config Tools» (Terminal ID, Server IP, Terminal IP, Gateway IP), дальше — через веб-интерфейс; управляется отдельным ПО LPA-8500NAS.
По спецификации из Руководства по быстрой установке LPA-8505BNAS-120CP совпадает по всем параметрам (сеть, частотный диапазон, интерфейсы, габариты 337×283,5×50 мм, вес 5,1 кг) с паспортным LPA-8505B12NAS — вероятно, одно изделие под двумя обозначениями производителя. LPA-8505BNAS-60CP по этой же спецификации — компактный корпус 337×283,5×50 мм, 4,3 кг, без микрофона и дисплея; паспортный LPA-8505BNAS (60 Вт) — отдельный крупный корпус 483×408×44 мм/5,7 кг с микрофонным входом и ЖКИ 144×32 — совпадения размеров с -60CP в тексте нет.
На задней панели -120CP/-60CP — сервисный порт обновления прошивки, кнопка перезагрузки, разъём подключения внешней панели управления, выключатель питания.

Монтаж

Устанавливать на ровной поверхности, вдали от источников тепла и жидкости; не устанавливать в ограниченном пространстве (полки, стопки другого оборудования).
Все соединения — только после проверки напряжения питания; для питания использовать сетевые фильтры или разветвители.
Место установки — защищённое от доступа посторонних лиц и животных.
Не открывать верхнюю крышку самостоятельно — риск поражения током; обслуживание только квалифицированным персоналом.
Питание BNAS/B12NAS универсальное: 100/110–240 В (AC), 50 Гц; выход на громкоговорители — линия 100 В, не превышать паспортную мощность (60 или 120 Вт) при расчёте трансформаторов.

Примеры

Трансляционная зона на 60 или 120 Вт

Один усилитель -60CP держит линию 100В на группу динамиков суммарной мощностью до 60 Вт (потребление 75 Вт); -120CP — до 120 Вт (потребление 150 Вт).

Локальное объявление с микрофона

У LPA-8505BNAS (RJ45-исполнение) есть динамический микрофонный вход и ЖКИ-дисплей — объявление можно сделать прямо с усилителя, без отдельной консоли.

100-вольтовая линия на 120 Вт

LPA-8505B12NAS принимает поток по IP и выдаёт 120 Вт на линию 100В, есть тревожный вход/выход на автоматику.

Частые вопросы

Можно ли подключить усилитель напрямую к линии без сети?

РЭ описывает работу усилителя как сетевого узла системы LPA-IP: подключение и первоначальная настройка идут через IP (утилита IP Audio Config Tools), автономного режима без сети в тексте не описано.

Чем -120CP отличается от -60CP?

Мощностью линии и потреблением: -60CP — 60 Вт на линию 100В при потреблении 75 Вт (масса 4,3 кг), -120CP — 120 Вт при потреблении 150 Вт (масса 5,1 кг); остальные параметры (сеть, аудиокодек, частотный диапазон) по спецификации одинаковые.

Есть ли у усилителя вход для микрофона?

У LPA-8505BNAS (паспортное RJ45-исполнение) — да, 1 динамический микрофонный вход и ЖКИ-дисплей 144×32; у -120CP/-60CP (аудио 3,5 мм) микрофонного входа и дисплея в тексте не описано.

На какую линию рассчитан LPA-8505B12NAS?

На 100-вольтовую линию громкоговорителей, максимум 120 Вт, питание 100–240 В (AC) универсальное.

Нюансы и грабли

В инструкциях по эксплуатации на -120CP и -60CP (2017) техническое описание и цифра мощности линии («не более 60 Вт») совпадают дословно — ошибка производителя при подготовке двух документов из одного шаблона. Уточняется по более новому документу — Руководству по быстрой установке LPA-8505BNAS (2021): спецификация там прямо разделяет модификации — -60CP даёт 60 Вт на линию при потреблении 75 Вт (масса 4,3 кг), -120CP — 120 Вт при потреблении 150 Вт (масса 5,1 кг).
LPA-8505B12NAS (паспорт) и LPA-8505BNAS-120CP (руководство по быстрой установке) совпадают по всем указанным параметрам, включая габариты 337×283,5×50 мм и вес 5,1 кг — по документам это одно изделие под двумя обозначениями. LPA-8505BNAS (паспорт, 60 Вт, микрофонный вход, ЖКИ, корпус 483×408×44 мм/5,7 кг) — судя по габаритам и набору интерфейсов, отдельное, более крупное исполнение; с компактным LPA-8505BNAS-60CP (337×283,5×50 мм/4,3 кг по тому же руководству) размеры не совпадают. Перед заменой уточнять модель по этикетке на изделии, а не только по обозначению в проекте.
LPA-8505BNAS (60 Вт, RJ45) — вместо повышенной мощности линии даёт микрофонный вход, 2 линейных входа и ЖКИ; для более мощной линии в этой же серии есть LPA-8505B12NAS (120 Вт).
Управляется усилитель отдельным программным продуктом LPA-8500NAS — без него это не автономное устройство, планировать сервер/ПО системы LPA-IP заранее.

Документация

LUIS-LPA — Руководство по быстрой установке LPA-8505BNAS, версия 1.0 (2021)
LUIS-LPA — Инструкция по эксплуатации для LPA-8505BNAS-120CP
LUIS-LPA — Инструкция по эксплуатации для LPA-8505BNAS-60CP
LUIS-LPA — LPA-8505BNAS (60 Вт), Паспорт изделия
LUIS-LPA — LPA-8505B12NAS, Паспорт изделия v2.0
