LPA-8515/8516/8525/8526NAS — вызывные панели аудио интеркома
Сетевые вызывные панели интеркома LPA-IP с LCD-дисплеем 16×2, есть исполнения с цифровой клавиатурой (8516/8526) и без (8515/8525). Питание 12 В, интерфейс RJ45.
Модели семейства
LPA-8515NAS / LPA-8525NASвызывная панель аудио интеркома, без цифровой клавиатуры
| Энергопотребление | 12В (DC), ≤5 Вт |
| Сеть | 10/100 Мбит/с; TCP, UDP, ARP, ICMP, IGMP |
| Дисплей | LCD-экран, 16 символьный 2-х строчный |
| Дискретизация аудио | 8…44,1 кГц, 16 бит, 8…320 Кбит/с |
| Интерфейсы | 1 RJ45 вход, 1 тревож. вход, 1 тревож. выход, 1 лин. выход, 1 микрофонный вход |
| Габариты | 195×95,7×50,6 мм |
| Вес | 0,3 кг |
| Температура | -10°C…+65°C |
| Влажность | 10…90% |
| Комплект поставки | панель, адаптер питания 12В 2А, РЭ, паспорт |

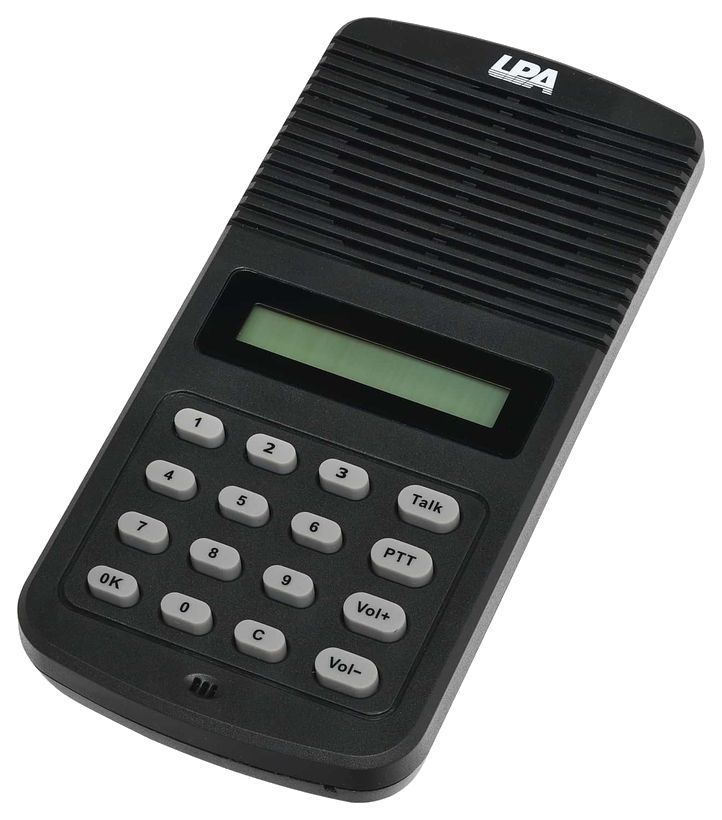

LPA-8516NAS / LPA-8526NASвызывная панель аудио интеркома с цифровой клавиатурой
| Энергопотребление | 12В (DC), ≤5 Вт |
| Сеть | 10/100 Мбит/с; TCP, UDP, ARP, ICMP, IGMP |
| Дисплей | LCD-экран, 16 символьный 2-х строчный |
| Дискретизация аудио | 8…44,1 кГц, 16 бит, 8…320 Кбит/с |
| Интерфейсы | 1 RJ45 вход, 1 тревож. вход, 1 тревож. выход, 1 лин. выход, 1 микрофонный вход |
| Габариты | 195×95,7×50,6 мм |
| Вес | 0,3 кг |
| Температура | -10°C…+65°C |
| Влажность | 10…90% |
| Комплект поставки | панель, адаптер питания 12В 2А, РЭ, паспорт |
Как это работает и подключается
- Панель — сетевой узел системы LPA-IP: подключается по RJ45, аудио 8…44,1 кГц/16 бит, тревожные вход и выход для приёма сигнала тревоги и управления внешним устройством (например, замком).
- LCD-дисплей 16×2 символа — показывает состояние вызова/номер, одинаков у всех четырёх моделей.
Монтаж
- Питание — только штатный адаптер 12 В 2 А из комплекта поставки.
- Рабочий диапазон -10°C…+65°C, влажность 10…90% — учитывать при выборе места установки.
- Все подключения выполнять только при отключённом электропитании (общее правило РЭ LUIS-LPA).
Примеры
Пост вызова без набора номера
LPA-8515/8525NAS — панель с LCD и одной кнопкой вызова, для связи с заранее заданным адресатом.
Пост с набором номера
LPA-8516/8526NAS с цифровой клавиатурой — вызов конкретной панели по номеру в системе LPA-IP.
Частые вопросы
Чем 8516/8526 отличаются от 8515/8525?
Наличием цифровой клавиатуры для набора номера — по остальным характеристикам паспорта идентичны.
Какой дисплей у этих панелей?
LCD-экран, 16 символов, 2 строки — одинаковый у всех четырёх моделей.
Нюансы и грабли
- Паспорта на все четыре модели (8515/8516/8525/8526) содержат идентичную таблицу характеристик и одинаковые габариты 195×95,7×50,6 мм — различие в тексте описано только словом «с цифровой клавиатурой» у 8516/8526; внешний вид клавиатуры и фактическую разницу панелей 8515↔8525 и 8516↔8526 паспорта не поясняют, уточнять у поставщика.
- Тревожный вход/выход общий для всех моделей — не путать назначение контактов между разными панелями при монтаже нескольких постов одновременно.
Документация
- LUIS-LPA — LPA-8515NAS, Паспорт изделия v2.0
- LUIS-LPA — LPA-8516NAS, Паспорт изделия v2.0
- LUIS-LPA — LPA-8525NAS, Паспорт изделия v2.0
- LUIS-LPA — LPA-8526NAS, Паспорт изделия v2.0
