LPA-8523C/CV/D/DVNAS — сетевые вызывные панели интеркома и видеоинтеркома

Настенные IP-панели интеркома LPA-IP с питанием по PoE: аудиопанели 8523C/D (1 или 2 кнопки вызова) и видеопанели 8523CV/DV с камерой 1080P.

Модели семейства

LPA-8523CNAS / LPA-8523DNASаудиопанель интеркома, встроенный динамик и микрофон, 1 или 2 кнопки вызова

Питание	24 В / 12 В (DC), 1 А, PoE (IEEE802.3af)
Потребляемая мощность	3 Вт
Номинальная мощность динамика	1 Вт
Чувствительность микрофона	-45 дБ ±3 дБ
Импеданс	8 Ом
Сеть	10/100 Мбит/с; TCP/IP, UDP, ARP, ICMP, IGMP, SIP, HTTP, FTP
Интерфейсы	1 RJ-45, 1 аудиовыход, 2 тревожных входа, 1 тревожный выход, 1 вход питания, 3-цветный светодиод
Температура/влажность	-20°C…55°C, 25%–90% без конденсации
Габариты	101×46×191 мм
Вес	1,1 кг
Материал/цвет корпуса	алюминий, серебристый

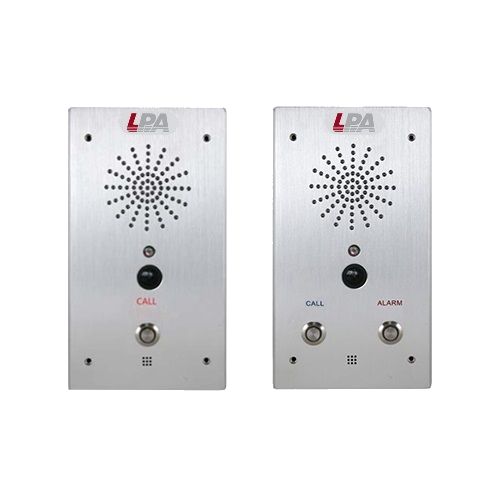

LPA-8523CVNAS / LPA-8523DVNASвидеопанель интеркома со встроенной камерой 1080P

Питание	24В/12В (DC), 1А, PoE (IEEE802.3at)
Потребляемая мощность	≤30 Вт
Видеокамера	CMOS, 1 Мп, 1080P, видеобитрейт 96–512 кбит/с, кодек H.264
Аудиокодеки	G.711a, G.711u, PCM, ADPCM
Дискретизация аудио	8–44,1 кГц, 16 бит, 8–320 кбит/с
Интерфейсы	1 RJ-45, 1 тревожный вход, 1 тревожный выход, 1 линейный вход, 1 линейный выход/выход записи, 1 каскадный порт
Сетевые протоколы	TCP/IP, UDP, ARP, ICMP, IGMP, SIP, HTTP, FTP, ONVIF
Температура/влажность	-10°C…55°C, ≤90% без конденсации
Габариты	101×191×51 мм
Вес	0,95 кг

Панель работает по PoE (802.3af для аудио-версий, 802.3at — для видео, из-за камеры и подсветки/энкодера), либо от отдельного адаптера 24/12 В.
На задней панели: сетевой разъём (PoE/без PoE), вход питания 24/12 В, выходной разъём питания 12 В на внешнее устройство, резервный вход тревоги.
У видеопанелей есть каскадный порт для подключения блока управления сигнализацией — отдельно от резервного тревожного входа.
Кольцевой индикатор на лицевой панели (общий для всех четырёх исполнений): непрерывно горит в режиме ожидания, быстро мигает в режиме вызова/вещания, медленно мигает в режиме экономии энергии.

Монтаж на стену: просверлить отверстия по монтажной схеме, вставить 4 пластиковые распорные втулки, закрепить корпус винтами М4×25, лицевую крышку — винтами М3×12 с внутренним шестигранником.
В комплекте панелей C/D — 3 проводных терминала (3.5-3P, 3.5-4P, 3.5-6P), кабель 2.54-2P, шестигранный ключ; у DV — терминалы 3.5-3P/3.5-2P, адаптер питания DC 24В/1А, заглушки HP-16 и SMR7/8BK1.
Все подключения — только при отключённом электропитании; обслуживание только квалифицированным персоналом.

Пост вызова у двери без видео

8523C — 1 кнопка вызова на конкретный терминал; 8523D — 2-я кнопка добавляет вызов серверного ПО, для более сложной маршрутизации звонка.

Пост с видеоподтверждением

8523CV/DV снимают вызывающего на встроенную 1080P-камеру (ONVIF), удобно для видеонаблюдения за постом одновременно с интеркомом.

Нужен ли PoE-коммутатор с поддержкой 802.3at для видеопанелей?

Да, паспорт указывает PoE IEEE802.3at для 8523CV/DV — обычный 802.3af может не обеспечить мощность (потребление до ≤30 Вт).

Чем 8523C отличается от 8523D?

По паспорту и руководству — количеством кнопок вызова (одна или две), остальные характеристики идентичны.

Какое разрешение у камеры видеопанелей?

1080P, матрица CMOS 1 Мп, кодек H.264, видеобитрейт 96–512 кбит/с.

У видеопанелей (CV/DV) требование к PoE строже — IEEE802.3at, а не 802.3af как у аудио C/D: коммутатор без поддержки at не даст камере и энкодеру полную мощность (потребление до ≤30 Вт против 3 Вт у аудиопанели).
Кнопка «2-я» на 8523D — не второй линия вызова, а обращение к программному обеспечению терминала; не путать с обычным дублирующим вызовом.
Материал корпуса — алюминий: заявленный диапазон -20°C…55°C у C/D относится к электронике, для наружной установки проверять реальные условия обдува и осадков отдельно от паспорта.
