LPA-8530 — сетевая микрофонная станция оператора LPA-IP
Пульт оператора системы LPA-IP для голосовых объявлений и трансляции по IP-сети. Есть версии с видеосвязью (HV, HVNAS) и модули расширения зон (LNAS, LVNAS).
Модели семейства
LPA-8530HNASСетевая микрофонная станция без видеосвязи.
| Питание | 12В (DC), ≤15 Вт |
| Протоколы | TCP, UDP, ARP, ICMP, IGMP, HTTP, FTP |
| Сеть | 10/100 Мбит/с |
| Аудио | 8…44,1 кГц, 16 бит, 8 – 320 кб/с |
| АЧХ | 20 Гц – 20 кГц |
| Дисплей | 4.3-дюймовый TFT, 480x272 |
| Интерфейсы | 1 RJ45, 1 линейный вход, 1 линейный выход, 1 вход тревоги, 1 выход тревоги |
| Габариты | 300x257x77.5 мм |
| Вес | 2.3 кг |
| Температура | -10˚C…+65˚C |
LPA-8530HVNASСетевая микрофонная станция с видеосвязью (паспорт 2017 года).
| Питание | 12В (DC), ≤15 Вт |
| Протоколы | TCP, UDP, ARP, ICMP, IGMP, SIP 2.0, HTTP, FTP |
| Видео | камера высокой четкости, H.264 |
| АЧХ | 20 Гц – 20 кГц |
| Дисплей | 4.3-дюймовый TFT, 480x272 |
| Клавиатура | 32 функциональные клавиши (F1-F8, Emergency, File, Information, Monitor, Broadcast, Intercom, 0-9) |
| Процессор | двухъядерный ARM+DSP, время запуска <1 сек |
| Каскадирование | до 6 модулей расширения LPA-8530LVNAS (16 клавиш каждый) либо модуль-трубка LPA-8530TNAS |
| Габариты | 300x257x77.5 мм |
| Вес | 2.3 кг |
| Температура | -10˚C…+65˚C |

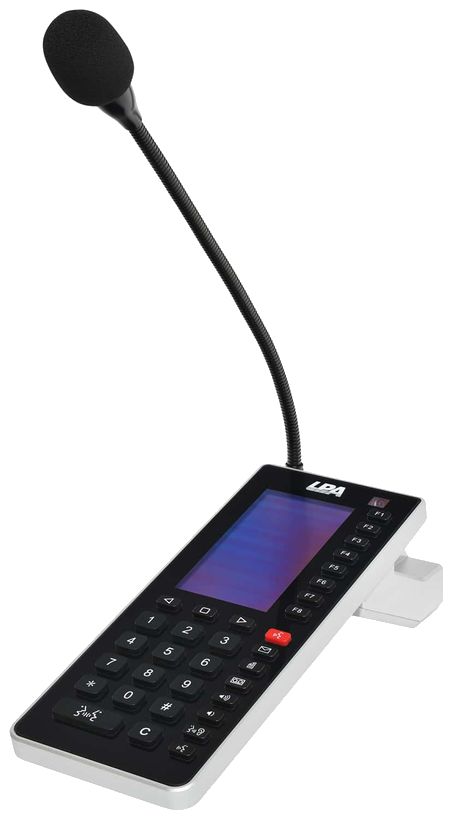

LPA-8530HVСетевая микрофонная консоль с видеосвязью, актуальный паспорт 2024 года.
| Питание | 12 В постоянного тока/2 А, ≤15 Вт |
| Протоколы | TCP/IP, UDP, ARP, ICMP, SIP, IGMP |
| Видео | камера CMOS, H.264, 96–512 Кбит/с |
| Встроенный громкоговоритель | 3 Вт |
| АЧХ | 60 Гц-9 кГц |
| Дисплей | TFT 4,3 дюйма, 480x272 |
| Габариты | 300 x 257,3 x 77,5 мм |
| Вес | 2,3 кг |
| Температура | -10℃-55℃, ≤90% |
LPA-8530LNASМодуль расширения клавиш для сетевой микрофонной станции (без видео).
| Питание | 12В (DC), ≤15 Вт |
| Габариты | 100x257x77.5 мм |
| Вес | 2.3 кг |
| Комплект | соединительная пластина, винт М3х5 — 4 шт. |
LPA-8530LVNASМодуль расширения с видеомодулем для сетевой микрофонной станции.
| Питание | 12В (DC), ≤15 Вт |
| Клавиатура | 16 функциональных клавиш с индикацией (быстрый вызов терминала или запуск трансляции в сеть LPA-IP) |
| Экраны | 2 цветных ЖКИ 4,3 дюйма (терминалы или группы терминалов) |
| Совместимость | по РЭ 2017 года — работает в связке с LPA-8530HVNAS или LPA-8530HNAS |
| Габариты | 100x257x77.5 мм |
| Вес | 2.3 кг |
| Комплект | соединительная пластина, винт М3х5 — 4 шт. |
Как это работает и подключается
- Станция подключается по RJ45 к серверу LPA-IP; настройка — с клавиатуры (пароль по умолчанию 123456) или через веб-интерфейс по адресу 192.168.1.101 (логин и пароль admin).
- Кнопки консоли переключают режимы интерком/мониторинг/трансляция; F1-F8 — быстрый доступ к аудиофайлам на FTP-сервере, кнопка «Аварийный режим» запускает трансляцию на все зоны.
- LNAS и LVNAS — не самостоятельные устройства: это модули расширения клавиш, которые пристыковываются к станции HNAS/HVNAS/HV соединительной пластиной; на них кнопки F1-F16 настраиваются как кнопки быстрого вызова (по ID устройства) с функцией «вызов», «трансляция», «зона трансляции» или SIP-интерком.
- Настройка сети с клавиатуры устройства: кнопка «Информация» → пароль 123456 → F4 (сетевые параметры) → F2 меняет ID устройства, F3 — IP-адрес устройства, F6 — IP-адрес сервера, F7 — сохранить.
- Триггерный вход/выход настраивается в веб-интерфейсе в одном из двух режимов — нормально замкнутый или нормально разомкнутый; клавиша «*» на консоли принудительно активирует триггерный выход во время SIP-интеркома на 160 мсек.
- Приоритет трансляции задаётся выбором «трансляция» или «интерком»: при выборе интеркома можно приостановить трансляцию и включить интерком, при выборе трансляции остановить её нельзя.
- Есть три способа настройки сети: с клавиатуры станции, утилитой «IP Audio Config Tools» (порт терминала 2046, порт сервера 2048) или через веб-интерфейс по умолчанию 192.168.1.101 (admin/admin).
- Аудио: уровни громкости интеркома и трансляции — 0-15 (уровень 6 = 0 дБ), частота дискретизации 8000-22050 Гц, формат PCM (без сжатия) или ADPCM (со сжатием); SIP-порт по умолчанию 5060.
Монтаж
- Питание — 12 В (DC) через адаптер 2…2,5 А из комплекта; рабочий диапазон -10…+65°C (у LPA-8530HV — до +55°C), влажность до 90%.
- ID и IP-адрес устройства должны быть уникальными в сети LPA-IP — задаются через Devconfigtool или веб-интерфейс перед вводом в эксплуатацию.
- Пароль по умолчанию для входа в Devconfigtool — 123456, для веб-интерфейса — admin; менять при вводе в эксплуатацию.
- Восстановление настроек в веб-интерфейсе даёт выбор: Last settings (вернуться к последним пользовательским настройкам) или Factory settings (полный сброс к заводским).
- Аудиофайлы станции загружаются по FTP (тот же IP, admin/admin), формат только WAV; папка Ring Files содержит 6 заводских звуковых файлов — их не удалять, а файл входящего звонка для терминала N называть N.wav (например, 001.wav).
Примеры
Голосовое объявление по зданию
Оператор выбирает зону кнопками 0-9 и объявляет через микрофон либо запускает трансляцию на все зоны кнопкой «Аварийный режим» (LPA-8530HV).
Видеосвязь с постом охраны
Консоли HV и HVNAS оснащены камерой и поддерживают входящие и исходящие видеовызовы по SIP.
Частые вопросы
Чем HVNAS отличается от HNAS?
Наличием видеокамеры и поддержкой видеосвязи; остальные параметры питания и сети по паспортам совпадают.
Можно ли добавить зоны вызова к уже установленной станции?
Да, для этого предусмотрены модули расширения LNAS (без видео) и LVNAS (с видеомодулем), которые крепятся к станции соединительной пластиной; их кнопки F1-F16 настраиваются как кнопки быстрого вызова устройств.
Как поменять IP-адрес станции с клавиатуры, без веб-интерфейса?
Кнопка «Информация» → пароль 123456 → F4 (сетевые параметры) → F3 меняет IP-адрес самого устройства, F6 — IP-адрес сервера, F7 сохраняет настройки.
Сколько модулей LVNAS можно подключить к одной станции?
По РЭ HVNAS — не более 6 модулей LPA-8530LVNAS в каскаде, у каждого по 16 функциональных клавиш и 2 экрана 4,3″.
Нюансы и грабли
- Паспорт LPA-8530HVNAS (2017 год) и паспорт LPA-8530HV (2024 год) дают разные значения частотного диапазона (20 Гц–20 кГц против 60 Гц-9 кГц) — сверяться с паспортом конкретной поставки, а не считать HV прямым аналогом HVNAS без проверки.
- LNAS и LVNAS сами по себе не работают — это модули расширения клавиш для станции, а не отдельный микрофонный пульт; на одну станцию HVNAS/HNAS можно каскадировать не более 6 модулей LVNAS.
- LVNAS — это 16 клавиш и 2 экрана 4,3″, отдельно от станции не функционирует; РЭ 2017 года на LVNAS называет совместимой связку с HVNAS или HNAS, а более новый паспорт HV (2024) не входит в этот перечень — уточнять совместимость LVNAS с HV у поставщика перед заказом.
- Если выбран приоритет «трансляция», остановить её штатно нельзя — учитывать это при сценарии, где оператору может понадобиться прервать объявление интеркомом.
Документация
- LUIS-LPA — LPA-8530HNAS, Паспорт изделия v2.0
- LUIS-LPA — LPA-8530HVNAS, Паспорт изделия v2.0
- LUIS-LPA — LPA-8530HV, Паспорт изделия v2.0
- LUIS-LPA — LPA-8530HV, Руководство по эксплуатации v1.0
- LUIS-LPA — LPA-8530LNAS, Паспорт изделия v2.0
- LUIS-LPA — LPA-8530LVNAS, Паспорт изделия v2.0
- LUIS-LPA — Инструкция по эксплуатации для LPA-8530HVNAS (в.2.0)
- LUIS-LPA — Инструкция по эксплуатации для LPA-8530LVNAS (в.2.0)
