LUIS-LPA · контроллер системы оповещения с усилителем 500 Вт и модуль расширения, 19"

LPA-DUO-M/S — контроллер и модуль расширения системы оповещения, усилитель 500 Вт на 8 линий 100В

Система оповещения LPA-DUO: контроллер DUO-M (усилитель класса D 500 Вт, аварийный микрофон, MP3, журнал) на 8 линий 100 В и модуль расширения DUO-S без микрофона и памяти.

Модели семейства

LPA-DUO-M (контроллер)основной блок системы: усилитель, аварийный микрофон, голосовые сообщения, журнал событий

Питание AC	220 В, 50 Гц, до 750 Вт
Питание DC (резерв)	24 В; 1,21 А дежурный / 3,75 А режим СОУЭ
Усилитель	500 Вт, класс D
Линии трансляции	8 линий, 100 В, 10–400 Вт на линию
Аварийный микрофон	чувствительность 2,5 мВ, импеданс 1 kΩ
Линейные входы	4 шт., 350 мВ, 20 kΩ, СШ > 70 дБ
Микрофонные входы	2 шт., 2,5 мВ, 1 kΩ, СШ > 70 дБ
Управляющие выходы	8 программируемых реле + выход 24В + реле неисправности и АПС
Триггерные входы	8 шт., до 3,3 В
Голосовые сообщения	MP3, microSD, хранение >10 лет
Журнал событий	HEX, 1000 сообщений, хранение >10 лет
Габариты	484×360×88 мм (19", 2U)
Вес	11,4 кг
Линейные входы: частотная характеристика, искажение	80 Гц – 20 кГц; <0,1% (номинальная мощность, 1 кГц)
Микрофонные входы: частотная характеристика, искажение	200 Гц – 10 кГц; <0,1% (номинальная мощность, 1 кГц)
Рабочая температура / влажность	+5°C…+40°C; <95%

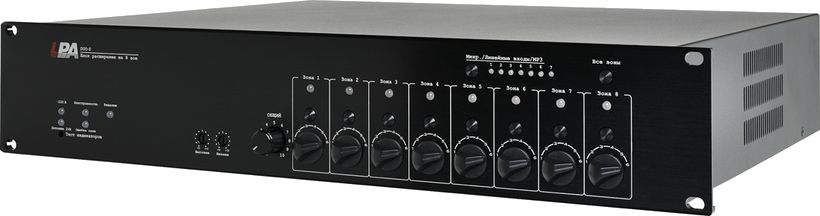

LPA-DUO-S (модуль расширения)тот же усилитель и 8 линий, без аварийного микрофона и хранения сообщений

Питание AC	220 В, 50 Гц, до 750 Вт; предохранитель 250 В / 3,5 А
Питание DC (резерв)	24 В; 1,21 А дежурный / 3,75 А режим СОУЭ
Усилитель	500 Вт, класс D
Линии трансляции	8 линий, 100 В, 10–400 Вт на линию
Линейные входы	4 шт., 350 мВ, 20 kΩ, СШ > 70 дБ
Микрофонные входы	2 шт., 2,5 мВ, 1 kΩ, СШ > 70 дБ
Управляющие выходы	8 программируемых реле + выход 24В
Триггерные входы	8 шт., до 3,3 В
Габариты	484×360×88 мм (19", 2U)
Вес	11,4 кг
Линейные входы: частотная характеристика, искажение	80 Гц – 20 кГц; <0,1% (номинальная мощность, 1 кГц)
Микрофонные входы: частотная характеристика, искажение	200 Гц – 10 кГц; <0,1% (номинальная мощность, 1 кГц)
Рабочая температура / влажность	+5°C…+40°C; <95%

Как это работает и подключается

Оба блока физически идентичны по корпусу и усилителю (500 Вт класс D, 8 линий 100В по 10–400 Вт каждая, 19" 2U, 11,4 кг): DUO-M — головной блок с аварийным микрофоном и хранением сообщений/журнала, DUO-S — модуль расширения без этих функций.
Резервное питание двойное: основное 220В и резервное DC24В — ток по DC в режиме СОУЭ (3,75 А) втрое выше дежурного (1,21 А), это одинаково для обоих блоков.
В системе 36 приоритетов сигналов (1 — максимальный, 36 — минимальный), настраиваются программно; аварийный микрофон на лицевой панели контроллера имеет наивысший приоритет в системе.
Из 4 линейных входов один — приоритетный (вход 3): на него заводится сигнал ГО и ЧС с триггерным контактом, чувствительность выставляется на максимум; остальные 3 линейных и 2 микрофонных входа — для обычных источников трансляции и фоновой музыки.
Фоновую музыку можно брать со встроенного MP3-плеера контроллера (USB/TF-карта), FM-тюнера или линейных аудиовходов; трансляция с внешних источников — локальная, только на зоны того блока, к которому источник подключён, а с MP3-плеера контроллера — на зоны и контроллера, и подключённых расширений.
8 триггерных входов типа «сухой контакт» программируются с контролем целостности линии или без; каждый вход можно назначить на одно из четырёх действий: трансляция тревожного сообщения, трансляция эвакуационного сообщения, трансляция с приоритетного аудиовхода в выбранные зоны или управление релейными выходами.
Уровни доступа к лицевой панели: уровень 1 — дежурный персонал, без авторизации (только визуальный/звуковой контроль по 24 индикаторам и звуковой сигнализации); уровень 2 — ответственный за пожарную безопасность, доступ по механическому ключу из комплекта стойки (запуск/остановка тревожных и эвакуационных сообщений, управление тангентным аварийным микрофоном, фоновой музыкой по зонам); уровень 3 — обслуживающая организация, удалённо по Ethernet через ПО LPA-DUO-ST (конфигурирование зон, контроль целостности линий, журнал неисправностей); уровень 4 — сервис производителя, обновление прошивки.

Монтаж

Питающее напряжение не должно превышать 260 В по паспорту устройства.
Рабочий диапазон +5°C…+40°C, влажность <95%, не подвергать сильному электромагнитному излучению.
Все подключения — при отключённом электропитании; не подавать на вход сигналы, не предусмотренные его назначением.
Конфигурирование лицом без соответствующей компетенции может привести к сбоям и выходу устройства из строя.
Линии трансляции — клеммы «100В» и «0В» (клемма «Е» не используется), у каждой из 8 зон по две линии А и Б, можно использовать одну или обе. Суммарная мощность громкоговорителей одной зоны — 10–500 Вт, суммарно по всем зонам устройства — не больше 500 Вт.
После подключения линий и включения питания подождать 10 секунд и нажать кнопку записи номинального значения импеданса — иначе контроль целостности линии будет ошибаться. Контроль отклонения импеданса настраивается на 15/20/25/30/35%, интервал проверки — 100 с, 15 мин или 12 ч.
Резервный усилитель подключается к отдельным клеммам, не к клеммам АКБ (иначе выход из строя), и должен быть мощностью не менее 500 Вт; включается автоматически при отказе встроенного усилителя, но функцию резервирования нужно отдельно включить при программировании.
Кнопка сброса сетевого адреса на задней панели возвращает IP к заводскому значению 192.168.1.253.

Примеры

Основной контроллер здания

DUO-M ведёт аварийное оповещение с живого микрофона, хранит до 1000 записей журнала и голосовые MP3-сообщения на microSD.

Расширение ещё на 8 линий

DUO-S добавляет ещё 8 линий 100В с тем же усилителем 500 Вт, но без собственного аварийного микрофона и хранилища сообщений — управляется контроллером DUO-M.

Частые вопросы

Чем DUO-S отличается от DUO-M?

У DUO-S нет раздела «аварийный микрофон» и нет хранения голосовых сообщений/журнала событий — по остальным параметрам (усилитель 500 Вт, 8 линий 100В, питание, габариты) блоки идентичны по паспорту.

Сколько линий держит один блок DUO-M или DUO-S?

8 линий трансляции 100В, от 10 до 400 Вт на линию, суммарно по всему устройству — не больше 500 Вт.

Как система проверяет целостность линий громкоговорителей?

Встроенный блок контроля измеряет импеданс линии; отклонение для сигнала неисправности настраивается на 15/20/25/30/35%, интервал проверки — 100 с, 15 мин или 12 ч. Номинальное значение импеданса записывается кнопкой на панели через 10 секунд после включения.

Как сбросить IP-адрес устройства, если он неизвестен?

Кнопкой сброса сетевого адреса на задней панели — она возвращает адрес к заводскому значению 192.168.1.253.

Нюансы и грабли

Резерв DC24В — не опция: ток в режиме СОУЭ (3,75 А) втрое выше дежурного (1,21 А) для обоих блоков — считать ёмкость АКБ по режиму СОУЭ, а не по дежурному току.
DUO-S не имеет своего аварийного микрофона и хранения сообщений — не путать его с DUO-M при закупке, если на объекте нужна именно головная станция.
Оба блока — 11,4 кг в 19" 2U — учитывать нагрузку на направляющие стойки при установке нескольких модулей DUO-S рядом с DUO-M.
РЭ не рекомендует ставить аттенюаторы в трансляционных линиях — они сбивают работу блока контроля целостности линий.
Суммарная мощность громкоговорителей ограничена не только на зону (500 Вт), но и на всё устройство сразу (500 Вт) — при расчёте нагрузки считать не «8 зон по 500 Вт», а общий предел 500 Вт на блок.
