LUIS-LPA · система экстренной двусторонней связи (диспетчер — вызывная панель)
LPA-Duplex — контроллер и вызывные панели экстренной связи для СОУЭ и МГН
Громкая экстренная связь: контроллер с усилителем класса D и вызывные панели на шине с адресацией DIP-переключателем. Для зон оповещения СОУЭ, постов охраны и вызова помощи МГН.
Модели семейства
LPA-Duplex-1 (контроллер, базовый)4 линии по 6 панелей = до 24 вызывных панелей
| Питание | приоритет AC 230 В (макс. потребление 26 Вт, 0,5 А); резерв DC 24 В |
| Ток DC, дежурный / СОУЭ | 0,25 А / 1 А |
| Линии вызывных панелей | 4 линии, до 6 панелей на линию (до 24 панелей) |
| Предохранитель | 250 В / 1 А |
| Уровень / частотный диапазон сигнала в линии | 0,775 В±40 мВ; 200 Гц – 3,4 кГц ±3дБ |
| Сопротивление изоляции | 10 МОм |
| Корпус | 19″, высота 3U |
| Габариты / вес | 445×190×132 мм; 5,2 кг |

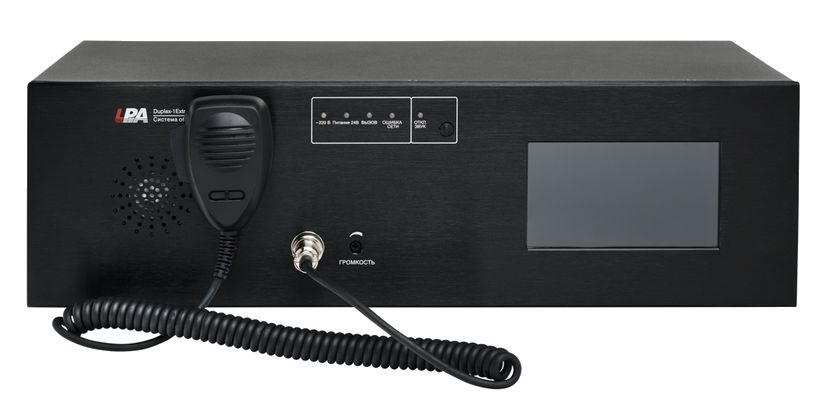

LPA-Duplex-1Extra (контроллер, расширенный)8 линий по 15 панелей = до 120 вызывных панелей
| Питание | AC 220 В, 50 Гц, макс. потребление 95 Вт, 0,5 А; резерв DC 24 В |
| Ток DC, дежурный / СОУЭ | 0,38 А / 3,88 А |
| Линии вызывных панелей | 8 линий, до 15 панелей на линию (до 120 панелей) |
| Длина линии без доп. питания / с доп. питанием | 300 м / 1000 м |
| Разъём линии | RJ-45 |
| Чувствительность аварийного микрофона | 120 мВ±10 мВ |
| Монтаж | настольный или 19″ |
| Габариты / вес | 445×190×132 мм; 5,2 кг |

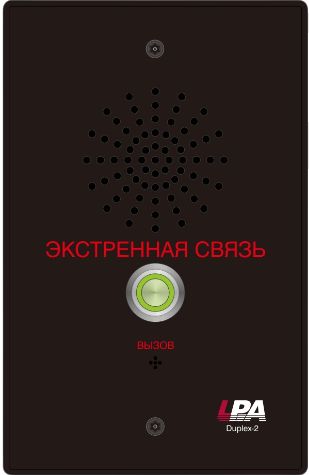

LPA-Duplex-2 / LPA-Duplex-2 MGN (вызывная панель)вызывная панель на шину контроллера, серый/чёрный, версия MGN — для МГН
| Питание | 24 В (DC) по системной шине или внешнее |
| Ток, дежурный / СОУЭ | 0,01 А / 0,03 А |
| Входная чувствительность | линия 775 мВ±0 мВ; микрофон 180 мВ±20 мВ |
| Сопротивление изоляции | 10 МОм |
| Рабочая температура / влажность | +5…+40°C; <95% |
| Габариты / вес | 156×100×45 мм; 0,56 кг |
| Монтаж | врезной (нужен отдельно LPA-Duplex-IN) или накладной; LPA-Duplex-2 MGN — только накладной |
| Цвет | серый или чёрный (Duplex-2); Duplex-2 MGN — серый |
| Монтажная коробка LPA-Duplex-IN | металл, 136×80×40 мм; гарантия 1 год, срок эксплуатации 10 лет |
Как это работает и подключается
- Контроллер и вызывные панели соединяются по интерфейсной линии (RS-485-подобная связь, разъём RJ-45, обжим по 8 проводам стандартной раскладкой); адрес панели на линии задаётся DIP1–DIP4 (6 доступных адресов), DIP8 включает оконечный резистор линии.
- Панели работают на удалении до 300 м без дополнительного питания и до 1000 м — с независимым адаптером питания на линии.
- Питание контроллера двойное с приоритетом переменного тока: основное AC (у Duplex-1 — 230 В, у Duplex-1Extra — 220 В/50 Гц), резервное DC 24 В — потребление по DC в режиме СОУЭ в разы выше дежурного (у Duplex-1Extra: 3,88 А против 0,38 А).
- Индикация на контроллере и панелях (ПИТАНИЕ, ВЫЗОВ, ОШИБКА СЕТИ, НЕИСПР) кодирует состояние цветом и характером мигания — есть отдельный признак «ошибочный адрес панели» (медленное мигание красного с интервалом 1,2 с).
Монтаж
- Перед первым пуском — сброс контроллера на заводские настройки: подать питание 230 В и удерживать кнопку УСТАНОВКА 3 секунды до тонального сигнала, все линии панелей при этом должны быть отключены.
- Адрес каждой панели выставляется DIP-переключателем ДО подключения к контроллеру; два одинаковых адреса на одной линии контроллер не различит.
- После разводки адресов — соединить контроллер и панели и повторно нажать УСТАНОВКА на 3 секунды до тонального сигнала.
- DIP8 на панели — оконечный резистор интерфейсной линии: включать на последней панели линии, как в любой шинной топологии.
- LPA-Duplex-2 врезного монтажа требует отдельно заказываемую монтажную коробку LPA-Duplex-IN; версия MGN — только накладной монтаж.
Примеры
Зона СОУЭ с несколькими постами
До 24 (Duplex-1) или до 120 (Duplex-1Extra) вызывных панелей на 4 или 8 линий — панели адресуются DIP-переключателем 1–6 на линию.
Помощь МГН в общественном месте
LPA-Duplex-2 MGN — накладная вызывная панель того же контроллера, для связи маломобильных групп населения с диспетчером.
Частые вопросы
Сколько панелей держит один контроллер?
LPA-Duplex-1 — до 24 (4 линии по 6), LPA-Duplex-1Extra — до 120 (8 линий по 15).
Нужен ли для панели отдельный блок питания?
Нет, панель питается по системной шине от контроллера (24 В DC); внешнее питание — опция, а не обязательное условие.
Чем LPA-DUO-ST отличается от Duplex?
LPA-DUO-ST по документации — программное обеспечение, а не отдельное физическое устройство; в эту карточку не включено.
Нюансы и грабли
- Duplex-1 и Duplex-1Extra — разные по ёмкости приборы (24 против 120 панелей, 4 против 8 линий): подбирать модель контроллера по реальному числу постов заранее, апгрейда «в поле» между ними нет.
- Одинаковые DIP-адреса на одной линии — типовая ошибка монтажа: контроллер не распознаёт ни одну из конфликтующих панелей, а не выбирает случайную.
- Не забыть включить оконечный резистор (DIP8) на последней панели линии — без него линия работает нестабильно, как любая непротерминированная шина.
- LPA-Duplex-2 MGN не имеет варианта врезного монтажа (в отличие от обычного Duplex-2) — заранее уточнять способ монтажа под конкретную панель, а не считать их взаимозаменяемыми.
Документация
- LUIS-LPA — Инструкция по эксплуатации LPA-Duplex (Duplex-1 и Duplex-2), версия 1.1
- LUIS-LPA — Инструкция по эксплуатации LPA-Duplex-1Extra, версия 1.0
- LUIS-LPA — Инструкция по эксплуатации LPA-Duplex-2 MGN, версия 1.0
- LUIS-LPA — Паспорта изделий LPA-Duplex-1/-1Extra/-2/-2 MGN/-2 чёрный
- LUIS-LPA — паспорт LPA-Duplex-IN v1.0
