LUIS-LPA · усилители мощности 100В для систем оповещения
LUIS-LPA EVA — усилители 100В класса D: 8500, 1/2/4 канала 120–500 Вт, резерв 24В
Усилители мощности класса D для оповещения LPA-EVA: восьмизонный LPA-EVA-8500 (500 Вт) и 1/2/4-канальные по 120–500 Вт на канал, линия 100В. Питание ~220–230В, резерв DC 24В для СОУЭ.
Модели семейства
LPA-EVA-8500усилитель на 8 независимых зон, суммарная мощность 500 Вт, корпус 2U 19″
| Выходная мощность | 500 Вт, выходной импеданс 20 Ом |
| Питание AC | 230 В, 50 Гц; максимальный ток 3 А; предохранитель 5 А/250 В; потребление СОУЭ 650 Вт |
| Питание DC | 24 В ±20%; ток предохранителя 25 А; потребление дежурное 0,88 А, СОУЭ 7,88 А |
| Линейный / микрофонный вход | 350 мВ/10 кОм; 5 мВ/600 Ом; частотный диапазон 80 Гц – 20 кГц |
| Соотношение сигнал/шум | свыше 70 дБ |
| Размеры и вес | 484×88×446 мм, 11,4 кг |
| Защита | плавный пуск, перегрев, перегрузка, короткое замыкание |

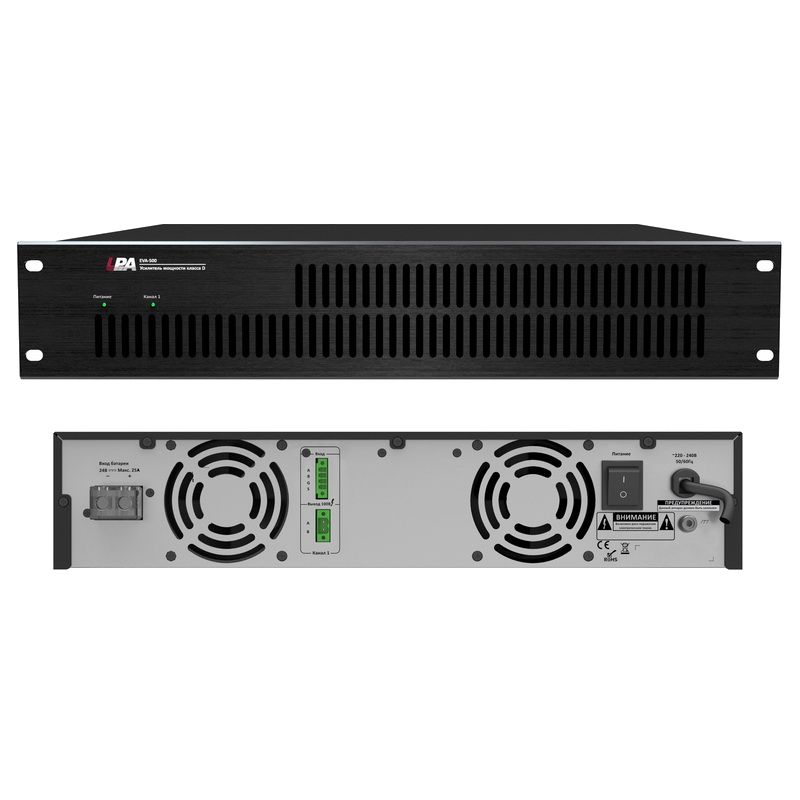

LPA-EVA-120/240/350/500 (1 канал)одноканальный усилитель, линия 100В, авто-вентилятор с 55°C
| Питание | ~220 В, 50 Гц; резерв DC 24 В ±20% |
| Потребление AC (120/240/350/500) | 191 / 352 / 486 / 660 Вт |
| Потребление DC, дежурный режим | 0,44 А |
| Потребление DC, режим СОУЭ (120/240/350/500) | 2,08 / 3,73 / 5,79 / 7,9 А |
| Вход | симметричный, 385 мВ, разъём Phoenix |
| Частотный диапазон | 40 Гц – 20 кГц ±3 дБ |
| Искажения / соотношение сигнал-шум | ≤1% на номинальной мощности (1 кГц); ≤90 дБ |
| Габариты / вес | 484×478×88 мм; 8,1 кг |
| Охлаждение / защита | вентилятор включается при 55°C; защита от перегрева, КЗ и перегрузки |
| Температура / влажность | +5…+40°C, ≤95% |

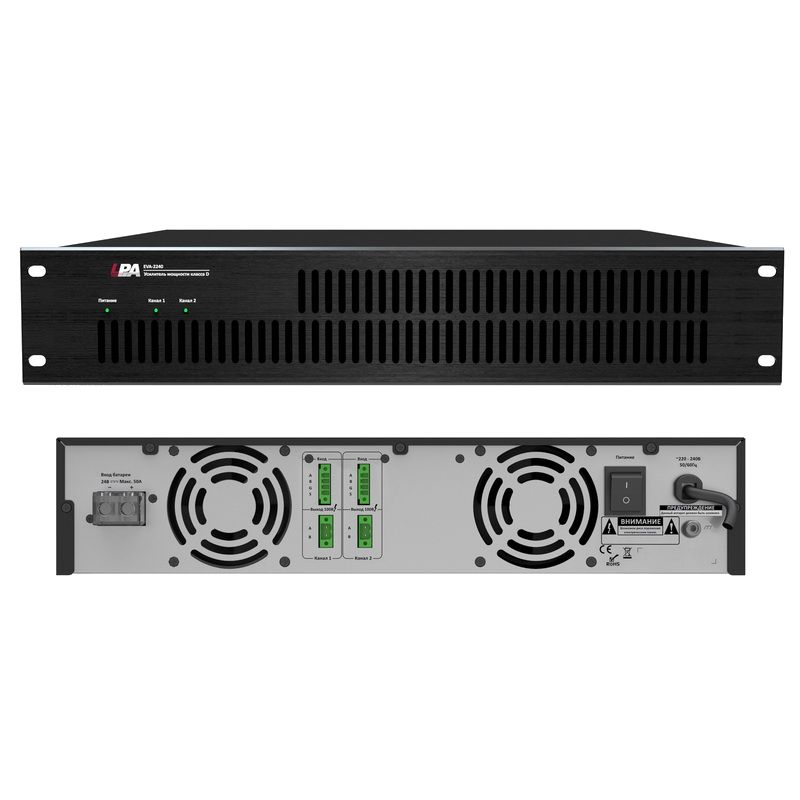

LPA-EVA-2120/2240/2350/2500 (2 канала)двухканальный усилитель, та же линия 100В, принудительное охлаждение
| Выходная мощность (2120/2240/2350/2500) | 2×120 / 2×240 / 2×350 / 2×500 Вт |
| Питание | ~220 В, 50 Гц; резерв DC 24 В ±20% |
| Максимальный ток AC | 1,4 / 2,8 / 4 / 6 А |
| Предохранитель DC | 13 / 26 / 36 / 50 А |
| Вход | симметричный, 385 мВ, разъём Phoenix |
| Частотный диапазон | 40 Гц – 20 кГц ±3 дБ |
| Искажения / соотношение сигнал-шум | ≤1% на номинальной мощности (1 кГц); ≤90 дБ |
| Вес (2120/2240/2350/2500) | 9,8 / 10 / 10,3 / 10,5 кг |
| Габариты | 484×478×88 мм |
| Охлаждение / защита | принудительное, воздухом, автозапуск при 55°C; защита от перегрева, КЗ и перегрузки |
LPA-EVA-4120/4240/4350/4500 (4 канала)четырёхканальный усилитель, та же линия 100В
| Выходная мощность (4120/4240/4350/4500) | 4×120 / 4×240 / 4×350 / 4×500 Вт |
| Питание | ~220 В, 50 Гц; резерв DC 24 В ±20% |
| Максимальный ток AC | 2,8 / 5,6 / 8 / 12 А |
| Предохранитель DC | 19,5 / 52 / 72 / 100 А |
| Частотный диапазон | 40 Гц – 20 кГц ±3 дБ |
| Искажения / соотношение сигнал-шум | ≤1% на номинальной мощности (1 кГц); ≤90 дБ |
| Вес | 13,7 кг (все варианты) |
| Габариты | 484×478×88 мм |
| Охлаждение / защита | принудительное, воздухом, автозапуск при 55°C; защита от перегрева, КЗ и перегрузки |
Как это работает и подключается
- Каждый канал — отдельный усилитель на линию 100В с симметричным входом 385 мВ (разъём Phoenix); частотный диапазон 40 Гц – 20 кГц ±3 дБ.
- Питание двойное: основное ~220В/50Гц и резервное DC 24В ±20% — по DC отдельно указано потребление в дежурном режиме и в режиме СОУЭ (при аварии сети нагрузка на DC-ввод растёт в разы).
- Защита встроенная: от перегрева, короткого замыкания и перегрузки; охлаждение у 1-канальной версии автоматическое, у 2- и 4-канальных — принудительное (вентилятор), включается при 55°C.
- В одну систему LPA-EVA допускается подключение не более 32 блоков LPA-EVA-8500; к серверу управления системой они подключаются по сети LAN/WAN кабелем UTP 5e.
- К LPA-EVA-8500 отдельно от сети можно подключить внешний резервный усилитель: линейный выход со «ждущим» сигналом идёт на его вход, а его выход 100В — обратно на отдельный вход LPA-EVA-8500. При обрыве, КЗ или утечке на «землю» в линии система переключается на резервный усилитель за 1–10 секунд и возвращается на основной через 1–10 секунд после устранения неисправности.
- Питание 24 В на линейку 120…4500 подаётся от блока LPA-EVA-BC; недопустимо использовать один и тот же усилитель для разных блоков системы.
Монтаж
- Входное напряжение сети не должно превышать 260 В — паспорт прямо ограничивает это значение.
- Все подключения — только при отключённом электропитании; на вход нельзя подавать сигналы, не предусмотренные его назначением.
- Место установки — рабочая температура +5…+40°C, влажность ≤95%, без сильных источников электромагнитного излучения.
- Конфигурирование — только лицом с соответствующей компетенцией: ошибка в настройке, по тексту паспорта, может вывести усилитель из строя.
- Корпус 2U для 19″ стойки; при установке нескольких блоков LPA-EVA-MA/MS/BC/8500 в стойку нужен зазор для вентиляции.
- Для контроля линии «до последнего оповещателя» (СП 3.13130.2026, ГОСТ Р 59639-2021 п. Б.5) на клеммы последнего громкоговорителя ставится резистор MO-200 10 кОм 5% 2 Вт и конденсатор по таблице мощности (0,75 Вт — 3,3 мкФ … 100 Вт — 50 мкФ, 250 В); для громкоговорителей EVA конденсатор не нужен — он встроен.
- Топология трансляционных линий не предусматривает ветвлений.
Примеры
8 зон с одного блока
LPA-EVA-8500 закрывает восемь зон 100 В независимо: индивидуальная громкость, контроль обрыва/КЗ/утечки на землю по каждой зоне.
Основная линия оповещения
Выход 100В на громкоговорители трансляционной линии; вход — симметричный сигнал 385 мВ через Phoenix.
Резерв при пропадании сети
Второй ввод DC 24В держит режим СОУЭ, пока не вернётся 220В; потребление по DC в дежурном режиме и в режиме СОУЭ в паспорте разное.
Частые вопросы
Можно ли работать без резервного питания 24В?
Паспорт описывает резервный ввод DC 24В как штатную часть схемы питания (для режима СОУЭ при пропадании сети) — расчёт тока по DC в дежурном режиме и в режиме СОУЭ приведён отдельно для каждой мощности.
Чем отличаются 120/240/350/500 в одной модели?
Это варианты по выходной мощности одного и того же усилителя (1/2/4-канального) — паспорт объединяет их в одну спецификацию с отдельной колонкой цифр на каждый вариант.
Чем LPA-EVA-8500 отличается от линейки 120…4500?
LPA-EVA-8500 — это 8 независимых зон в одном блоке на 500 Вт суммарно; линейка 120…4500 — 1/2/4-канальные усилители той же системы для более гибкой конфигурации по мощности на канал.
Сколько блоков LPA-EVA-8500 можно поставить в одну систему?
Не более 32.
Нюансы и грабли
- Резервный ввод DC 24В — не опция, а отдельная строка расчёта питания: ток в режиме СОУЭ в разы больше дежурного (например, у EVA-500 — 7,9 А против 0,44 А), это нужно закладывать в ёмкость АКБ резерва.
- У модели на 4 канала предохранитель по DC доходит до 100 А (EVA-4500) — подбирать сечение проводки и коммутацию резервного ввода под конкретный вариант мощности, а не «по типовой схеме».
- 1-канальная версия описана в паспорте без принудительного обдува (только автозапуск вентилятора при 55°C), у 2- и 4-канальных — обдув принудительный; при замене одной версии на другую в том же месте проверять требования к вентиляции шкафа.
- При коротком замыкании в линии громкоговорителя усилитель немедленно отключает аудиосигнал для этой зоны, защищая себя; обрыв или утечка на землю не отключают трансляцию, но пишутся в журнал и включают индикацию неисправности.
- Линейка 120…4500 питается от 24 В через блок LPA-EVA-BC — при проектировании резерва учитывать ток предохранителя каждой модели отдельно, он растёт с мощностью канала.
Документация
- LUIS-LPA — Паспорт LPA-EVA-120/240/350/500, версия 1.0
- LUIS-LPA — Паспорт LPA-EVA-2120/2240/2350/2500, версия 1.0
- LUIS-LPA — Паспорт LPA-EVA-4120/4240/4350/4500, версия 1.0
- LUIS-LPA — Инструкция пользователя LPA-EVA-8500 v1.4
- LUIS-LPA — Инструкция пользователя усилителей мощности LPA-EVA (класс D) v1.4
- LUIS-LPA — Паспорт LPA-EVA-8500
