LUIS-LPA · микрофонные консоли и блок расширения зон, 8 зон / удалённые по Ethernet

LPA-EVA-FM/RM/AA/EM — микрофонные консоли системы оповещения EVA на 8 зон и удалённая консоль по Ethernet

Микрофонные консоли для системы EVA: локальная и удалённая на 8 зон (FM/RM) с одинаковыми характеристиками, удалённая консоль AA по Ethernet и блок расширения EM, добавляющий ещё 8 зон.

Микрофонные консоли системы LPA-EVA (LUIS-LPA)

Модели семейства

LPA-EVA-FM / LPA-EVA-RM (консоль на 8 зон, локальная / удалённая)Электротехнические и звуковые характеристики по паспорту идентичны; функционально не идентичны — по РЭ пожарную тревогу/эвакуацию запускает только FM (тангентный микрофон, переключатель аварийного режима, кнопки Эвакуация/Тревога), у RM их нет.

Питание	DC 24 В ±20%
Потребляемая мощность	2,4 Вт
Ток дежурный / СОУЭ	0,09 А / 0,09 А
Сбалансированный выход	500 мВ, 10 kΩ, 80 Гц–16 кГц, СШ > 70 дБ, THD <1%
Линейный вход	350 мВ, 10 kΩ, 80 Гц–16 кГц, СШ > 70 дБ, THD <1%
Микрофон	чувствительность 5 мВ, импеданс 600 Ω
Монтаж	настольный или 19″ исполнение
Габариты	256×52×149 мм
Вес	1,5 кг

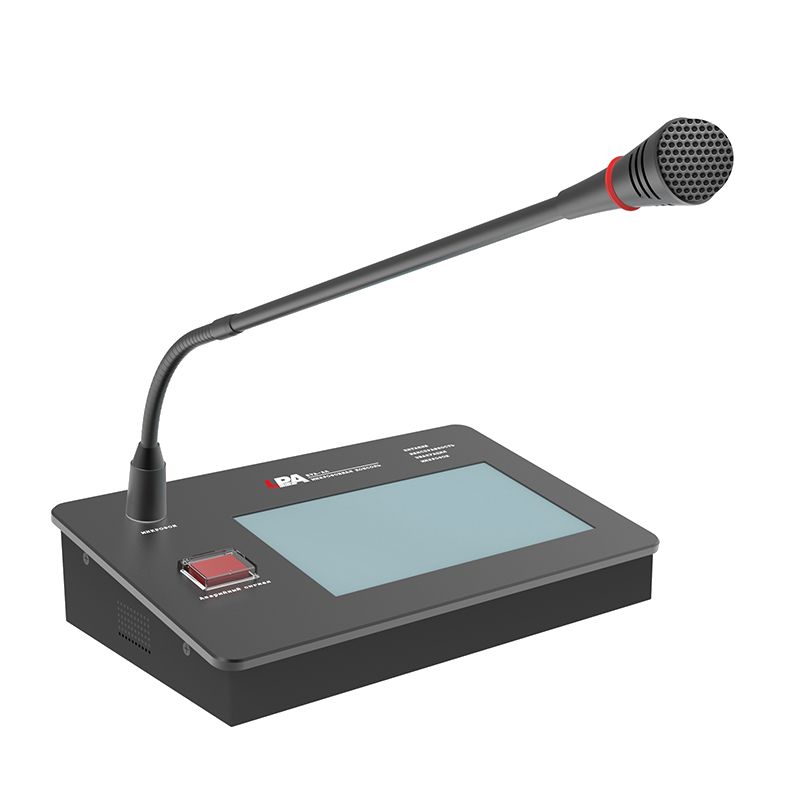

LPA-EVA-AA (удалённая консоль по Ethernet)Подключается по Ethernet (5E, RJ-45) к системе, потребляет заметно больше, чем FM/RM; сенсорный экран 7″.

Питание	DC 24 В ±20% (через сетевой адаптер, вход адаптера ≤240 В)
Потребляемая мощность	12 Вт
Ток дежурный / СОУЭ	0,38 А / 0,5 А
Интерфейс	Ethernet, кабель 5E, разъём RJ-45; основной и резервный порт Ethernet
Дисплей	сенсорный 7″: названия зон/групп, индивидуальная громкость каждой зоны, встроенный динамик для прослушивания
Сбалансированный выход	500 мВ, 10 kΩ, 80 Гц–16 кГц, СШ > 70 дБ, THD <1%
Линейный вход	350 мВ, 10 kΩ, 80 Гц–16 кГц, СШ > 70 дБ, THD <1%
Микрофон	чувствительность 5 мВ, импеданс 600 Ω
Монтаж	настольный или 19″ исполнение
Габариты	256×52×149 мм
Вес	1,5 кг

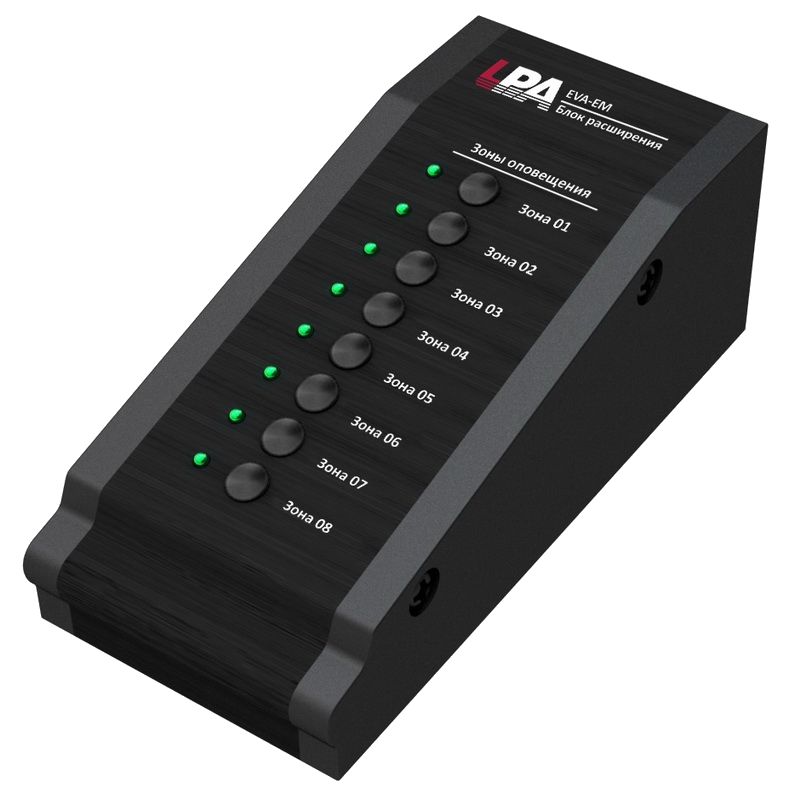

LPA-EVA-EM (блок расширения на 8 зон)Добавляет ещё 8 зон к консоли; питается от самой консоли, а не от сети.

Питание	DC 5 В ±3%
Максимальный ток	0,1 А
Мощность	0,5 Вт
Монтаж	настольный
Габариты	66×52×149 мм
Вес	0,5 кг

Как это работает и подключается

FM и RM — один и тот же по паспорту 8-зонный пульт (одинаковые 256×52×149 мм, 1,5 кг, DC24В 2,4Вт), но по РЭ разной комплектации: у FM есть тангентный аварийный микрофон, переключатель «Аварийный режим» и кнопки Эвакуация/Тревога для запуска пожарного оповещения, у RM вместо тангенты — обычное гнездо для микрофона и нет ни переключателя, ни этих кнопок.
Переключатель «Аварийный режим» на FM: быстро мигает красным — идёт перезагрузка системы, ручные действия невозможны; медленно мигает красным — система в аварийном режиме (можно транслировать сообщения эвакуации, которые не воспроизводятся в обычном режиме); не горит — нормальный режим. Аварийный режим включается вручную нажатием переключателя либо автоматически при срабатывании триггера.
AA — принципиально другая консоль: работает через Ethernet, питается от отдельного сетевого адаптера (вход адаптера не выше 240В) и потребляет 12 Вт против 2,4 Вт у FM/RM.
EM подключается к консоли и питается от неё по DC5В — не требует собственного ввода 220В.
По РЭ система поддерживает до 4 микрофонных консолей с разными приоритетами; приоритет «Ручное» управление выше «Автоматического», локальное управление выше удалённого (настройки по умолчанию, меняются в ПО).
Контроль зон оповещения различает обрыв линии, короткое замыкание и утечку на землю: короткое замыкание немедленно отключает вывод аудиосигнала в этой зоне (защита усилителя), обрыв или утечка — сигнал не отключается, но включается звуковая/световая индикация неисправности и запись в журнал (журнал — не более 1000 записей).
Общее количество аудиофайлов речевых сообщений на всех картах памяти системы не может превышать 100.

Монтаж

Для FM/RM/EM питающее напряжение по паспорту не должно превышать 260 В; для AA — входное напряжение на адаптер питания не должно превышать 240 В.
Рабочий диапазон +5°C…+40°C, влажность <95% — для всех консолей и блока расширения.
Все подключения — при отключённом электропитании; не подавать на вход сигналы, не предусмотренные его назначением.
AA использует кабель 5E и разъём RJ-45 — прокладывать линию по правилам структурированных сетей, а не как аналоговую пару FM/RM.
К одной консоли FM/RM можно подключить до 7 блоков расширения LPA-EVA-EM (каждый добавляет клавиатуру на 8 зон); питание консоли по кабелю UTP5e — на расстояние до 1000 м, но при удалении консоли от контроллера свыше 60 м требуется дополнительный источник 24В (подключается через разъём типа AP008, в комплект не входит).
На задней панели FM/RM — DIP-переключатели режимов: DIP1–2 задают сетевой адрес консоли (1–4, у каждой консоли в системе — свой), DIP3 переключает режим кнопки «Разговор» (тумблер/PTT), DIP4–5 — приоритет консоли (основная/резервная), DIP6 включает выход на наушники.

Примеры

Пост оповещения на 8 зон рядом с оборудованием

FM — консоль, подключаемая напрямую к системе, тот же корпус и электрика, что и у RM.

Диспетчерская в другой части здания

AA соединяется по Ethernet (RJ-45, кабель 5E) — не нужно тянуть аналоговую линию консоли до диспетчерской.

Расширение зон на посту

Один EM добавляет ещё 8 зон выбора к существующей консоли, не требуя отдельного блока питания от сети.

Частые вопросы

Чем LPA-EVA-AA отличается от FM/RM?

AA подключается по Ethernet (RJ-45, кабель 5E) и питается от сетевого адаптера, потребляя 12 Вт; FM/RM — аналоговые консоли на DC24В, 2,4 Вт, с одинаковыми электрическими характеристиками (но не функциями — FM умеет запускать пожарную тревогу/эвакуацию, RM нет).

Чем FM отличается от RM, если по паспорту у них одинаковые числа?

По РЭ — комплектацией передней панели: у FM есть тангентный аварийный микрофон, переключатель «Аварийный режим» и кнопки Эвакуация/Тревога для запуска пожарного оповещения, у RM вместо тангенты обычное гнездо микрофона и нет ни переключателя, ни этих кнопок. Для поста управления пожарным оповещением нужен FM.

Нужен ли для EM отдельный блок питания?

Нет, EM питается от консоли по DC5В (максимум 0,1 А, 0,5 Вт).

Нюансы и грабли

FM и RM по паспорту электрически одинаковы, но не взаимозаменяемы функционально: пожарную тревогу/эвакуацию можно запустить только с FM (тангентный микрофон, переключатель аварийного режима, кнопки Эвакуация/Тревога) — если по проекту нужен пост управления пожарным оповещением, ставить FM, а не RM.
AA потребляет в 5 раз больше, чем FM/RM (12 Вт против 2,4 Вт) и требует отдельного адаптера питания — нельзя запитать AA от того же источника, что рассчитан на аналоговую консоль.
EM питается от консоли по DC5В (0,1 А) — при подключении нескольких блоков расширения к одной консоли считать суммарный ток, отдельного блока питания у EM нет.
EM по паспорту — только настольное исполнение, а FM/RM/AA допускают ещё и 19″ монтаж: если консоль ставится в рэк, для блока расширения нужна отдельная полка.
РЭ прямо требует: подключение микрофонных консолей должно производиться в соответствии с их адресом в системе (DIP1–2 на задней панели, значения 1–4) — перед вводом в эксплуатацию сверять адрес каждой консоли, а не оставлять заводскую настройку по умолчанию.
