LPA-LX240/480/650 — моноблочная система оповещения и трансляции 5 зон, RS-485, встроенный контроль линий
Моноблочная система оповещения и трансляции на 5 линий 100 В: до 5 микрофонных консолей LPA-M1 по RS-485, встроенный контроль линий «до последнего оповещателя», резерв от АКБ.
Модели семейства
LPA-LX240трансляционный микшер-усилитель 240 Вт, 5 линий по 100 В
| Выходная мощность | 240 Вт |
| Микрофонные/линейные входы | 2 / 3 |
| Линейные выходы | 1 |
| Питание | 230 В (AC) / 50 Гц; резерв 24 В (DC) |
| Макс. потребляемая мощность | 480 Вт |
| Ток в дежурном режиме / в режиме СОУЭ | 1,14 А / 5,42 А |
| Ёмкость АКБ | 2 х 75 А*ч |
| Выходы на линии | 5 x 100 В |
| Частотный диапазон | 40 Гц - 18 кГц |
| Соотношение сигнал/шум | ≥60 дБ |
| Размеры / вес | 484х375х88 мм / 8,2 кг |

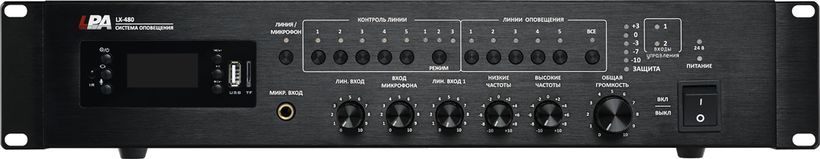

LPA-LX480трансляционный микшер-усилитель 480 Вт, 5 линий по 100 В
| Выходная мощность | 480 Вт |
| Микрофонные/линейные входы | 2 / 3 |
| Линейные выходы | 1 |
| Питание | 230 В (AC) / 50 Гц; резерв 24 В (DC) |
| Макс. потребляемая мощность | 850 Вт |
| Ток в дежурном режиме / в режиме СОУЭ | 1,92 А / 6,67 А |
| Ёмкость АКБ | 2×75 А*ч / 40-60 А*ч (паспорт/РЭ) |
| Выходы на линии | 5 x 100 В |
| Частотный диапазон | 40 Гц - 18 кГц |
| Соотношение сигнал/шум | ≥60 дБ |
| Размеры / вес | 484х375х88 мм / 8,3 кг |

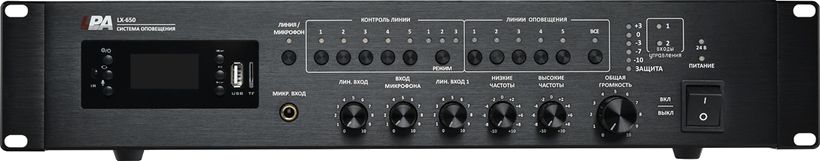

LPA-LX650трансляционный микшер-усилитель 650 Вт, 5 линий по 100 В
| Выходная мощность | 650 Вт |
| Микрофонные/линейные входы | 2 / 3 |
| Линейные выходы | 1 |
| Питание | 230 В (AC) / 50 Гц; резерв 24 В (DC) |
| Макс. потребляемая мощность | 1050 Вт |
| Ток в дежурном режиме / в режиме СОУЭ | 2,18 А / 8,96 А |
| Ёмкость АКБ | 2 х 90 А*ч |
| Выходы на линии | 5 x 100 В |
| Частотный диапазон | 40 Гц - 18 кГц |
| Соотношение сигнал/шум | ≥60 дБ |
| Размеры / вес | 484х375х88 мм / 9 кг |
Как это работает и подключается
- К разъёму на задней панели по цепочке подключаются микрофонные консоли LPA-M1 (по РЭ усилителя — до 5, по РЭ самой консоли — не более 4, см. pits); приоритет консоли задаётся идентификатором (ID1 — максимальный).
- Приоритет аудиосигналов по убыванию: аварийное сообщение, линейный вход ГО и ЧС (по «сухим» контактам), удалённая микрофонная консоль, микрофонный вход MIC, линейный вход LINE (музыка).
- Встроенный блок контроля линий постоянно измеряет импеданс: индикатор зелёный — норма, красный — КЗ/обрыв, мигающий красный — изменение импеданса линии более 15%; работает только при нагрузке линии выше 10 Вт.
- Встроенный MP3-плеер/FM-тюнер: USB и SD-карта до 32 Гб, форматы MP3/WAV/WMA/AEC/FLAC; аварийные сообщения записываются на SD-карту как файлы T001-XXX.mp3 и запускаются замыканием контакта 24.
Монтаж
- Питание 230 В (AC), допустимый диапазон сети 187-242 В при 50 Гц; корпус монтируется в стойку 19” (высота 2U) или настольно.
- АКБ подключать бескислородным медным проводом сечением более 6 мм², оба конца — под мощные клеммы; сначала закрепить клемму устройства, затем аккумулятор, соблюдая полярность; подключать и отключать АКБ только при выключенном питании.
- Кабель до микрофонной консоли — UTP cat.5e 4x2x0.51; консоль дальше 150 м требует внешнего питания 24 В, максимальное удаление — 1000 м.
- На незадействованные линии оповещения обязательно ставить нагрузочный резистор 1 кОм / 3-5 Вт — трансляция в пустую линию запрещена, контроль линий не отключается.
- Для контроля «до последнего оповещателя» по СП 3.13130.2026 и ГОСТ Р 59639-2021 (п. Б.5) на клеммы последнего громкоговорителя линии ставится оконечный резистор и конденсатор; топология линии — без ветвлений.
Примеры
Общественное здание на 5 зон вещания
Один блок обслуживает 5 линий 100 В с раздельным включением зон и встроенным контролем каждой линии по импедансу.
Резерв при пропадании сети
При исчезновении 230 В система автоматически переходит на 24 В от АКБ и возвращается на сеть при её восстановлении.
Частые вопросы
Сколько микрофонных консолей можно подключить?
РЭ усилителя LPA-LX допускает до 5 консолей LPA-M1 по цепочке, но РЭ самой консоли LPA-M1 ограничивает цепочку 4 консолями — документы расходятся, для проекта закладывать более строгое значение (4). На расстоянии свыше 150 м консолям нужно внешнее питание 24 В, максимальное удаление — 1000 м.
Что происходит при пропадании сети 230 В?
Система автоматически переходит на резервное питание 24 В от АКБ и возвращается на сеть при её восстановлении или при снижении напряжения на АКБ до 20 В.
Чем отличаются LX240, LX480 и LX650?
Выходной мощностью (240/480/650 Вт) и соответствующими потреблением сети, токами и ёмкостью АКБ; остальные функции, разъёмы и габариты корпуса одинаковы.
Нюансы и грабли
- Модели различаются не только выходной мощностью (240/480/650 Вт), но и потреблением сети (480/850/1050 Вт), токами и ёмкостью АКБ — характеристики брать строго по таблице своей модели, не пересчитывать по соседней.
- Ёмкость АКБ по паспорту различается по модели: LX240 — 2×75 А*ч, LX480 — 2×75 А*ч, LX650 — 2×90 А*ч. У LX480 в паспорте и РЭ есть расхождение: паспорт — 2×75 А*ч, инструкция по эксплуатации — 40-60 А*ч. Скорее всего, это границы допустимого с разными допусками — подходят оба варианта, перед закупкой АКБ сверяться с фактической моделью.
- Режим триггерных входов (сухой контакт / по уровню напряжения) переключается тумблером только при выключенном питании усилителя — на ходу режим не меняется.
- Блок контроля линий не фиксирует неисправность при нагрузке линии ниже 10 Вт — это минимальный порог для контролируемой линии.
- В РЭ есть расхождение: РЭ усилителя LPA-LX допускает в цепочке до 5 консолей LPA-M1, а РЭ самой консоли LPA-M1 — не более 4. Для проекта закладывать более строгое значение (4).
