LUIS-LPA · настольные микшеры-усилители 100В с аудиоматрицей

LPA-MATRIX-2120/2240/4120/4240 — настольный микшер-усилитель на 2 или 4 канала

Настольный микшер-усилитель для трансляции и оповещения: 2 или 4 канала по 120 или 240 Вт, линия 100В или 4–16 Ом, входы «Авария»/«Тревога», TF-карта, Bluetooth, USB-плеер.

Настольные микшеры-усилители LUIS-LPA MATRIX

Модели семейства

LPA-MATRIX-21202 канала × 120 Вт

Питание	230 В / 50 Гц
Выходная мощность	2×120 Вт
Потребляемая мощность	370 Вт
Выход линии	4–16 Ом или 100 В (переключается)
Частотный диапазон	80–16 кГц (+1/-3 дБ)
Соотношение сигнал/шум	INPUT1-4: 66 дБ; LINE1-2: 80 дБ
Искажение	менее 0,5% (1 кГц, 1/3 номинальной мощности)
Фантомное питание	48 В (±2 В)
Охлаждение / защита	принудительное вентилятором; от перегрева, перегрузки, короткого замыкания
Габариты / вес	484×395×88 мм; 6,0 кг

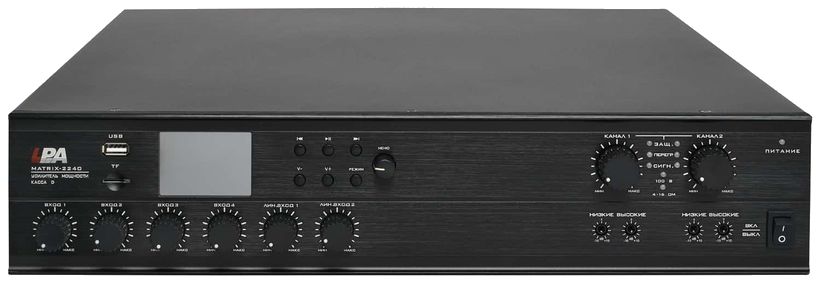

LPA-MATRIX-22402 канала × 240 Вт

Питание	230 В / 50 Гц
Выходная мощность	2×240 Вт
Потребляемая мощность	650 Вт
Выход линии	4–16 Ом или 100 В (переключается)
Частотный диапазон	80–16 кГц (+1/-3 дБ)
Соотношение сигнал/шум	INPUT1-4: 66 дБ; LINE1-2: 80 дБ
Искажение	менее 0,5% (1 кГц, 1/3 номинальной мощности)
Фантомное питание	48 В (±2 В)
Охлаждение / защита	принудительное вентилятором; от перегрева, перегрузки, короткого замыкания
Габариты / вес	484×395×88 мм; 6,2 кг

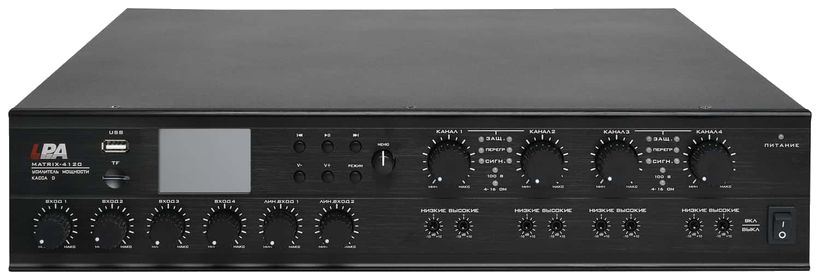

LPA-MATRIX-41204 канала × 120 Вт

Питание	230 В / 50 Гц
Выходная мощность	4×120 Вт
Потребляемая мощность	650 Вт
Выход линии	4–16 Ом или 100 В (переключается)
Частотный диапазон	80–16 кГц (+1/-3 дБ)
Соотношение сигнал/шум	INPUT1-4: 66 дБ; LINE1-2: 80 дБ
Искажение	менее 0,5% (1 кГц, 1/3 номинальной мощности)
Фантомное питание	48 В (±2 В)
Охлаждение / защита	принудительное вентилятором; от перегрева, перегрузки, короткого замыкания
Габариты / вес	484×395×88 мм; 7,3 кг

LPA-MATRIX-42404 канала × 240 Вт

Питание	230 В / 50 Гц
Выходная мощность	4×240 Вт
Потребляемая мощность	1200 Вт
Выход линии	4–16 Ом или 100 В (переключается)
Частотный диапазон	80–16 кГц (+1/-3 дБ)
Соотношение сигнал/шум	INPUT1-4: 66 дБ; LINE1-2: 80 дБ
Искажение	менее 0,5% (1 кГц, 1/3 номинальной мощности)
Фантомное питание	48 В (±2 В)
Охлаждение / защита	принудительное вентилятором; от перегрева, перегрузки, короткого замыкания
Габариты / вес	484×395×88 мм; 7,6 кг

Как это работает и подключается

Каждый канал усилителя переключается между режимом постоянного напряжения (100 В — трансляционная линия) и режимом постоянного сопротивления (4–16 Ом — прямое подключение динамиков); тип нагрузки задаётся отдельным переключателем на канал.
Приоритетные входы «Авария» и «Тревога» — триггерные: подать сигнал на «Трев.вход» достаточно для запуска, для «Авария» дополнительно нужна TF-карта со звуковым файлом в нужной папке.
Отдельный триггерный вход «Отключение звука» гасит канал по замыканию контактов, но не работает поверх сработавшей «Тревоги» — приоритет тревоги выше отключения.
Встроены Bluetooth-приём и USB-медиаплеер для фоновой музыки, экран с сенсорным управлением («Дом», «Аудиоматрица», «Мультимедиа», «Bluetooth», «Устранение неполадок»).

Монтаж

Перед включением проверить тип нагрузки (динамики постоянного напряжения или постоянного сопротивления) и выставить соответствующий режим выхода — переключать это на ходу, при включённом питании, запрещено.
Кабели и разъёмы для входного и выходного сигнала подбираются отдельно по разделам РЭ (4.1–4.2) под тип сигнала и нагрузки.
Для работы функции «Авария» обязательна TF-карта с одним аудиофайлом в папке _ALARM1_FOLDER / _ALARM2_FOLDER в корне карты — без неё вход не воспроизводит сигнал.
Устанавливать в условиях по паспорту устройства (стандартные ограничения LUIS-LPA по теплу/влаге/ударам).

Примеры

Оповещение по TF-карте

Перед пуском на TF-карту в папки _ALARM1_FOLDER / _ALARM2_FOLDER кладётся один аудиофайл; при срабатывании входа «Авария»/«Тревога» файл проигрывается циклически, экран переходит на главную страницу с индикацией тревоги.

Фоновая трансляция + приоритет

В дежурном режиме — Bluetooth или USB-медиаплеер, при сигнале «Тревога» приоритетный вход перекрывает канал; функция «Отключение звука» при этом не отключает канал, если сработала «Тревога».

Частые вопросы

Можно ли подключить динамики напрямую, без линии 100В?

Да, у каждого канала есть режим 4–16 Ом — переключатель выхода трансляции; только менять положение переключателя нужно при выключенном питании.

Чем отличаются 2120/2240/4120/4240 друг от друга?

Числом каналов (2 или 4) и мощностью канала (120 или 240 Вт) — остальные параметры (вход, эквалайзер, защита, приоритетные входы) у всех четырёх одинаковые по паспорту.

Нюансы и грабли

Переключение режима выхода (100 В ↔ 4–16 Ом) под напряжением запрещено производителем прямым текстом — это частая ошибка при смене типа нагрузки на объекте, обесточивать усилитель перед переключением.
Если в папке TF-карты для «Авария» лежит больше одного аудиофайла — распознаётся только один, остальные молча игнорируются; на объекте это выглядит как «тревога не звучит», хотя карта вставлена.
Функция «Отключение звука» не снимает канал с тревоги: если ожидать, что кнопка mute заглушит и аварийное оповещение, монтажник ошибётся — по РЭ это разные приоритеты.
Потребляемая мощность у старших моделей ощутимо выше габаритов корпуса (1200 Вт у 4240 в те же 484×395×88 мм) — при подборе автомата и кабеля питания ориентироваться на паспортное потребление, а не на «типовой» усилитель того же размера.

Документация

LUIS-LPA — Инструкция по эксплуатации LPA-MATRIX-2120/2240/4120/4240, версия 1.0
LUIS-LPA — Паспорт изделия LPA-MATRIX-2120/2240/4120/4240
